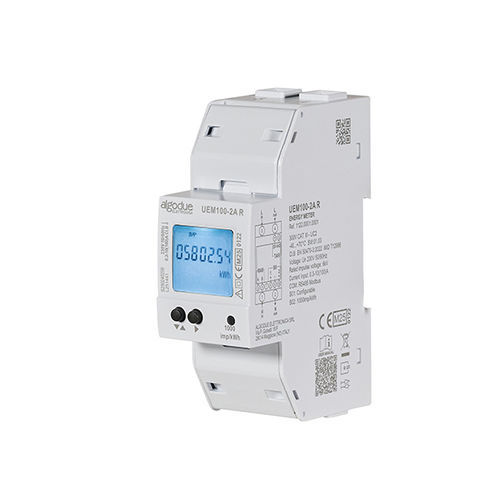

Compteur d'énergie électrique monophasé UEM100-2

sur rail DINavec communication intégréeRS-485

Aperçu du produit UEM100-2 est le nouveau compteur d'énergie monophase haute performance, certifié pour fonctionner jusqu'à 70°C. Son design compact en module 2-DIN permet une intégration facile dans des panneaux avec un espace limité, garantissant une mesure précise et des fonctionnalités avancées même sous des charges de courant élevées. Il prend en charge une connexion directe jusqu'à 100 A et la communication via RS485 Modbus RTU. Le compteur offre une mesure bidirectionnelle, conforme à la classe B MID (EN 50470-3), le rendant adapté à la facturation et à la comptabilité énergétique certifiée. Il mesure l'énergie et les principaux paramètres électriques, qui peuvent être visualisés à la fois sur l'écran LCD rétroéclairé et via le port de communication RS485. L'appareil dispose de deux sorties S0—une programmable et une fixe—supporte jusqu'à quatre réglages de gestion tarifaire, et inclut une LED métrologique et des bornes scellables pour une lecture et une protection immédiates. Un logiciel optionnel est disponible pour la gestion de l'appareil. - Compteur d'énergie monophase haute performance - Certifié pour fonctionner jusqu'à 70°C - Design compact en module 2-DIN pour une intégration facile dans les panneaux - Connexion directe jusqu'à 100 A - Communication RS485 Modbus RTU - Mesure bidirectionnelle, conforme à la classe B MID (EN 50470-3) - Mesure l'énergie et les principaux paramètres électriques - Écran LCD rétroéclairé et port de communication RS485 - Deux sorties S0 : une programmable, une fixe - Jusqu'à quatre réglages de gestion tarifaire - LED métrologique et bornes scellables - Logiciel de gestion optionnel Spécifications techniques - Alimentation : Alimenté par le circuit de tension. Plage : tension nominale ±20% - Tension et fréquence : Valeur nominale : 230 V 50/60 Hz - Courant : Courant de démarrage Ist : 0,04 mA ; Courant maximum Imax : 100 A - Précision : Classe B pour l'énergie active (EN 50470-3) ; Classe 2 pour l'énergie réactive (EN 62053-23) - Communication : RS485 Modbus RTU (2,4 – 38,4 kbps) ; M-Bus (600 – 9,6 kbps) - Sorties S0 : Deux sorties opto-isolées passives (IEC 62053-31) : - S01 : entièrement programmable via l'affichage ou le protocole, poids d'impulsion sélectionnable (0,001 / 0,01 / 0,1 / 1 En/imp) - S02 : sortie d'impulsion fixe : 1000 imp/kWh - Gestion tarifaire : Jusqu'à 4 tarifs gérés par HMI ou à distance via le protocole - Conditions environnementales : Température de fonctionnement : -40°C à +70°C ; Température de stockage : -40°C à +75°C ; Degré de protection : IP51 (panneau avant) / IP20 (bornes) Documents disponibles - Fiche technique (PDF) - Manuel d'utilisation (PDF) - Manuel du protocole Modbus (PDF)
