Chambre climatique THR

thermostatiqued'humiditéde température

Présentation

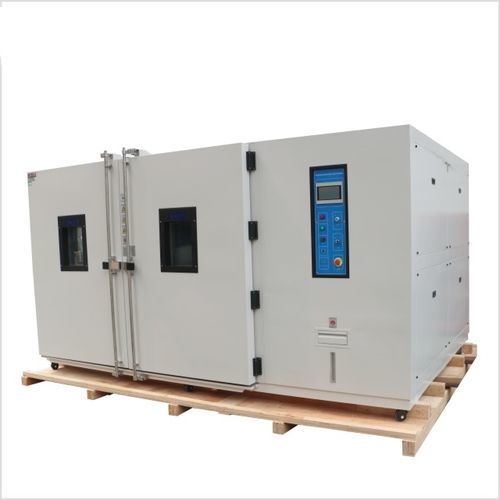

La chambre d'essai climatique walk-in THR Series est une salle climatique personnalisable destinée aux essais accélérés de température et d'humidité sur grandes pièces et produits complets, y compris les panneaux solaires photovoltaïques, l'électronique, les éléments automobiles, les systèmes LED et les appareils électroménagers. Le système combine contrôle de la température et de l'humidité, profils programmables, protections multiples et assistance d'installation sur site.

Série / Identité
THR Series — Temperature Humidity Room

Avantages clés

• Dimensions internes personnalisables pour s'adapter au DUT et à l'agencement du laboratoire, permettant des essais sur produits complets sans démontage.
• Six degrés de température basse sélectionnables (A–F) jusqu'à −70 °C ; température haute standard jusqu'à 80 °C avec option jusqu'à 150 °C.
• Contrôle combiné température et humidité en format walk-in pour des essais représentatifs sur ensembles de grande taille.
• Multiples couches de protection indépendantes pour la sécurité de l'échantillon, de l'opérateur et du système.
• Profils programmables et exportation des données via USB pour rapport et traçabilité.

Fonctionnalités (Ce que fournit le système)

• Personnalisation complète — taille de la chambre et agencement interne construits selon les spécifications client.
• Couverture de température — six degrés de basse température (A–F) jusqu'à −70 °C ; capacité haute température optionnelle jusqu'à 150 °C.
• Accès et manutention — porte walk-in et conception compatible chariot pour chargement aisé des panneaux et ensembles.
• Sécurité — protections redondantes : alimentation, moteur, compresseur, chauffage, manque d'eau, alarmes surtempérature et surhumidité.

Fonctions intégrées

• Contrôle PID de la température et de l'humidité pour une régulation stable et précise.
• Profils programmables : 100 motifs × 999 segments chacun ; prise en charge du contrôle de vitesse de rampe.
• Capteur d'humidité en temps réel et contrôle en boucle fermée de l'humidité.
• Thermostat de surchauffe indépendant pour coupure de protection.
• Passage de câble de 50 mm pour le routage des câbles pendant les essais.
• Stockage de données USB pour l'export des journaux d'essai.
• Hublot double vitrage chauffant (anti-sueur) avec éclairage intérieur.
• Option d'alimentation en eau externe pour le pot d'humidification avec auto-recyclage.

Normes compatibles

• IEC 68-2-1 (Froid)
• IEC 68-2-2 (Chaleur sèche)
• IEC 68-2-3 (Chaleur humide — État stable)
• IEC 68-2-30 (Chaleur humide — Cyclique)
• IEC 68-2-14 (Variation de température)
• MIL-STD-810G / MIL-STD-810F (Essais environnementaux)
• ISO 16750-3 (Véhicules routiers — Charges mécaniques)

Livraison et service (inclus)

• Manuel d'installation et d'exploitation avec schémas de câblage et liste de vérification de mise en service.
• Liste de colisage d'exportation et documents d'expédition.
• Garantie 12 mois couvrant la chambre, le système frigorifique et le contrôleur.
• Délai standard pour chambres walk-in personnalisées : 30–40 jours ouvrables à compter des dessins confirmés.
• Support technique distant à vie ; mise en service sur site disponible en option (coût additionnel).

Accessoires optionnels

• Rampe pour chariot
• Enregistreur de données
• Purificateur d'eau
• Déshumidificateur

Tableau — Spécifications de la chambre climatique walk-in THR Series
Paramètre — Spécification
Modèle — THR-volume (options basse température A–F)
Dimensions internes — Direct usine — dimensions internes personnalisables
Plage de température — Basse : (A) 25 °C / (B) 0 °C / (C) −20 °C / (D) −40 °C / (E) −60 °C / (F) −70 °C ; Haute : 80 °C (80 °C ~ 150 °C en option)
Plage d'humidité — 20% ~ 98% HR (10–98% / 5–98% disponibles en option spéciale avec déshumidificateur)
Résolution d'affichage / Uniformité de distribution — 0.1 °C ; 0.1% HR / ±2.5 °C ; ±3.5% HR
Précision de contrôle — ±0.5 °C ; ±2.5% HR
Vitesse de montée/descente — Montée env. 0.1 ~ 3.0 °C/min ; Descente env. 0.3 ~ 1.0 °C/min (vitesse plus rapide en option)
Système frigorifique — Refroidissement par eau ou par air
Compresseur — Tecumseh ou Bitzer
Dispositifs de protection — Interrupteur sans fusible ; protection surcharge compresseur ; protection tension haute/basse du fluide ; protection sur-humidité et sur-température ; fusibles ; système d'alerte de panne ; avertisseur manque d'eau
Accessoires optionnels — Rampe pour chariot ; enregistreur ; purificateur d'eau ; déshumidificateur
Alimentation — CA 380 V (±10%), 50/60 Hz, 3 phases, 5 conducteurs

Les dimensions internes, plages de température et d'humidité et exigences spéciales peuvent être personnalisées. Capacité de charge du plancher de laboratoire : 600 kg/m² (charge uniforme).

Caractéristiques techniques / spécifications

• Série : THR Series
• Modèle : THR-volume (options basse température A–F)
• Dimensions internes : personnalisables (direct usine)
• Plage de température : options basses A–F (jusqu'à −70 °C) ; haute standard 80 °C, option jusqu'à 150 °C
• Plage d'humidité : 20%–98% R.H. (options 10–98% / 5–98% avec déshumidificateur)
• Résolution / Uniformité : 0.1 °C ; 0.1% R.H. / ±2.5 °C ; ±3.5% R.H.
• Précision de contrôle : ±0.5 °C ; ±2.5% R.H.
• Taux de variation de température : montée 0.1–3.0 °C/min ; descente 0.3–1.0 °C/min (option plus rapide)
• Refroidissement : par eau ou air ; compresseurs Tecumseh ou Bitzer
• Protection : multiples protections indépendantes (alimentation, compresseur, sur-température, sur-humidité, manque d'eau, etc.)
• Alimentation requise : CA 380 V (±10%), 50/60 Hz, 3 phases, 5 conducteurs
• Capacité de charge au sol : 600 kg/m² (charge uniforme)
• Données & contrôle : contrôle PID, profils programmables, export USB
