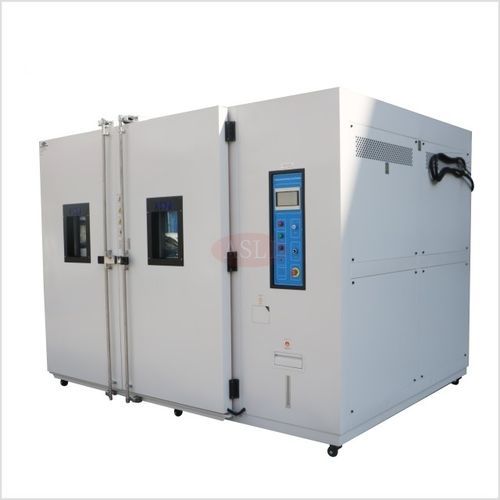

Chambre climatique THR

thermostatiqued'humiditéd'éclairage

Présentation
La chambre de préconditionnement UV IEC 61215 MQT 10 est une salle walk-in de température et humidité conçue pour les essais d'accélération, y compris UV+DH, sur modules photovoltaïques et grandes assemblées. Les dimensions internes, paliers de température et plages d'humidité sont personnalisables pour permettre des essais sur produit complet sans démontage.

Essais UV+DH et considérations matériaux
La composition des matériaux — en particulier l'EVA et le film arrière — influence l'apparition des snail trails et des microfissures. Les conditions UV+DH accélèrent les défauts liés à l'humidité et raccourcissent les durées d'essai par rapport aux cycles de chaleur humide classiques. Des conditions d'échantillonnage contrôlées (ex. bords découpés au laser) améliorent la reproductibilité en R&D.

Fonctions principales

• Contrôle PID de température et humidité pour une régulation stable en boucle fermée.
• Profils programmables : 100 patterns × 999 segments avec contrôle de la vitesse de rampe.
• Capteur d'humidité en temps réel et thermostat de surchauffe avec coupure indépendante.
• Prise d'essai câblée 50 mm pour acheminer les connexions vers l'échantillon en cours d'essai.
• Exportation des données via USB ; fenêtre d'observation double vitrage chauffée avec éclairage intérieur.
• Alimentation en eau externe avec recyclage automatique ; refroidissement par eau ou air.

Normes prises en charge

• IEC 68-2-1 / 68-2-2 / 68-2-3 / 68-2-30 / 68-2-14
• MIL-STD-810G / MIL-STD-810F
• ISO 16750-3

Applications

• Qualification et R&D de modules PV (UV+DH, chaleur humide)
• Électronique, LED et assemblages PCB
• Composants et sous-ensembles automobiles
• Essais de fiabilité d'appareils électroménagers et grandes machines
• Laboratoires de recherche et organismes de certification

Livrables & service

• Manuel d'installation et d'exploitation avec schémas de câblage et checklist de démarrage.
• Liste d'emballage pour exportation et documents d'expédition ; garantie de 12 mois couvrant chambre, réfrigération et contrôleur.
• Délai standard pour constructions sur mesure : 30–40 jours ouvrables après validation des plans.
• Assistance technique à distance et support mise en service disponibles.

Spécifications
Modèle : Série THR (THR-volume) — IEC 61215 MQT 10 (chambre de préconditionnement UV). Dimensions internes : personnalisables. Plages de température : paliers bas A–F (25 °C / 0 °C / −20 °C / −40 °C / −60 °C / −70 °C) ; haute standard 80 °C (option 80–150 °C). Humidité : standard 20%–98% H.R. (options 10–98% ou 5–98% avec déshumidificateur). Résolution d'affichage : 0,1 °C ; 0,1% H.R. Uniformité : ±2,5 °C ; ±3,5% H.R. Précision de contrôle : ±0,5 °C ; ±2,5% H.R. Vitesse de rampe : montée 0,1–3,0 °C/min ; descente 0,3–1,0 °C/min (taux plus rapides en option). Refroidissement : eau ou air. Compresseurs : Tecumseh ou Bitzer. Alimentation : CA 380 V ±10%, 50/60 Hz, triphasé 5 fils. Charge au sol requise : 600 kg/m² (charge uniforme).

Caractéristiques techniques

• Salle walk-in température-humidité adaptée aux tests produit complet.
• 100 profils programmables × 999 segments ; contrôle de rampe pour cycles complexes.
• Sécurité multi-couches : protections alimentation, moteur, compresseur, chauffage et alerte manque d'eau.
• Enregistrement des données via USB et enregistreurs optionnels.
• Personnalisation des dimensions internes et des plages environnementales pour s'adapter au produit et au laboratoire.
