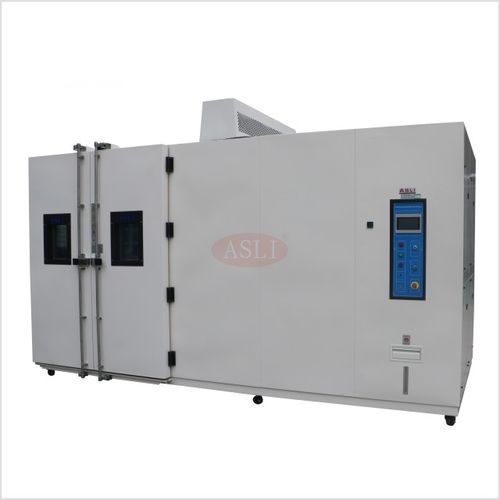

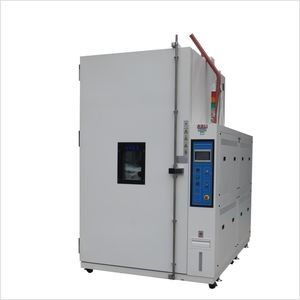

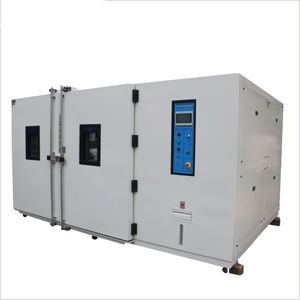

Chambre climatique THR

de températured'humiditépour variation rapide de température

Présentation

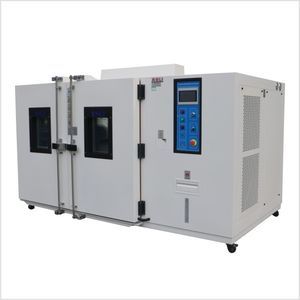

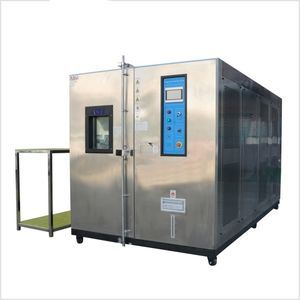

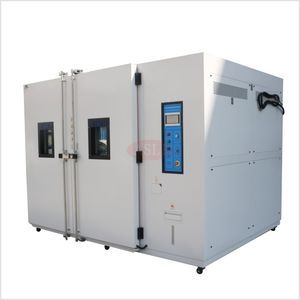

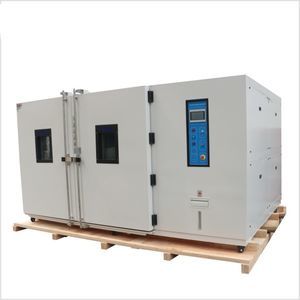

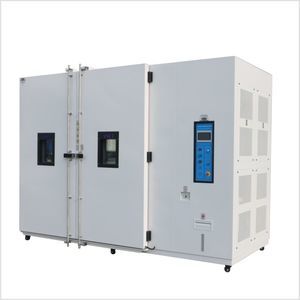

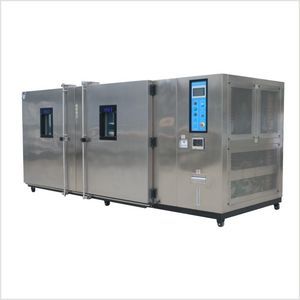

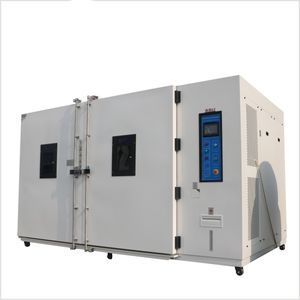

La série THR est une chambre climatique piétonne température et humidité personnalisable, conçue pour les essais de fiabilité sur produits complets, pièces volumineuses et machines. Elle intègre la conception des tuyauteries et conduits, un panneau de contrôle tactile tout-en-un et un automate programmable. Les dimensions internes, paliers de température et plages d'humidité sont adaptables selon le produit et l'agencement du laboratoire.

Applications

• Ordinateurs et écrans
• Imprimantes et télécopieurs
• Assemblages LED et cartes PCB
• Composants automobiles
• Appareils électroménagers
• Électronique et télécommunications
• Laboratoires de recherche et universités
• Organismes de test et de certification

Caractéristiques techniques (tableau)
Paramètre — Spécification
Modèle — THR Series — volume configurable
Dimensions internes — Direct usine — dimensions internes personnalisables
Plage de température — Basse : (A) 25 °C / (B) 0 °C / (C) −20 °C / (D) −40 °C / (E) −60 °C / (F) −70 °C ; Haute : 80 °C (80 °C ~ 150 °C en option)
Plage d'humidité — 20% ~ 98% H.R. (10–98% / 5–98% disponibles en option spéciale avec déshumidificateur)
Résolution d'affichage / Uniformité de distribution — 0,1 °C ; 0,1% H.R. / ±2,5 °C ; ±3,5% H.R.
Précision de contrôle — ±0,5 °C ; ±2,5% H.R.
Vitesse de montée/descente — Montée env. 0,1 ~ 3,0 °C/min ; Descente env. 0,3 ~ 1,0 °C/min (vitesse plus élevée en option)
Système de refroidissement — Refroidi par eau ou par air
Compresseur — Marque française Tecumseh ; Marque allemande Bizer
Dispositifs de protection — Interrupteur sans fusible ; protection contre surcharge du compresseur ; protection tension haute/basse du fluide frigorigène ; protection contre sur-humidité et sur-température ; fusibles ; système d'alerte de panne ; protection contre manque d'eau
Accessoires optionnels — Rampe pour chariot ; enregistreur ; purificateur d'eau ; déshumidificateur
Alimentation — CA 380 V (±10%), 50/60 Hz, triphasé 5 fils

Principales fonctionnalités

• Contrôle PID température et humidité : commande stable et précise sur l'ensemble de la chambre.
• Profils programmables : 100 schémas × 999 segments chacun, prise en charge du contrôle de la pente.
• Capteur d'humidité : mesure en temps réel pour contrôle en boucle fermée.
• Thermostat anti-surchauffe : coupure indépendante de sécurité.
• Prise de test câble 50 mm : pour acheminer les câbles vers l'échantillon pendant les essais.
• Stockage de données USB : export des données de test sur clé USB.
• Observation double vitrage chauffé : vitre anti-condensation avec éclairage intérieur.
• Alimentation eau externe : remplissage pratique du pot humidificateur ; recyclage automatique.

Normes prises en charge

• CEI 68-2-1 (froid)
• CEI 68-2-2 (chaleur sèche)
• CEI 68-2-3 (chaleur humide — état stable)
• CEI 68-2-30 (chaleur humide — cyclique)
• CEI 68-2-14 (variation de température)
• MIL-STD-810G (essais environnementaux)
• MIL-STD-810F (essais environnementaux)
• ISO 16750-3 (véhicules routiers — charges mécaniques)

Sécurité et protection

• Sept couches de protection indépendantes pour alimentation, moteur, compresseur, chauffage et alimentation en eau.
• Mises à la terre, protection contre fuite/coupure, protection contre court-circuit du chauffe-eau, surcharge du moteur de ventilation, protection sur-tension et surcharge du réfrigérateur, alerte manque d'eau.

Installation sur site & livraison

• Installation et mise en service sur site par des ingénieurs ; prise en charge de l'implantation, des raccordements et de la mise en route.
• Assistance : implantation du site et planification des utilités, assemblage et raccordement, étalonnage température/humidité, formation opérateur et passation.
• Livrables : manuel d'installation et d'utilisation, liste d'emballage export & documents d'expédition, garantie 12 mois, délai standard pour chambres walk-in personnalisées : 30–40 jours ouvrés, support technique distant à vie.

Remarques
Les dimensions internes, la plage de température, la plage d'humidité et les exigences spéciales peuvent être personnalisées. Capacité de charge du plancher de laboratoire : 600 kg/m² (charge uniforme).

Caractéristiques / spécifications techniques

• Model: THR Series
• Dimensions internes personnalisables (direct usine)
• Options de basse température A–F jusqu'à −70 °C ; température haute standard 80 °C (80–150 °C en option)
• Plage d'humidité : 20%–98% H.R. (options spéciales 10–98% ou 5–98% avec déshumidificateur)
• Précision de contrôle : ±0,5 °C ; ±2,5% H.R.
• Résolution : 0,1 °C ; 0,1% H.R.
• Taux de changement : montée env. 0,1–3,0 °C/min ; descente env. 0,3–1,0 °C/min (plus rapide en option)
• Refroidissement : eau ou air ; compresseurs Tecumseh ou Bizer
• Protection : dispositifs de sécurité intégrés et système d'alerte de panne
• Interfaces : prise câble 50 mm, exportation de données USB
• Observation : fenêtre double vitrage chauffée avec éclairage intérieur
• Alimentation : CA 380 V (±10%), 50/60 Hz, triphasé 5 fils
• Exigence plancher laboratoire : 600 kg/m² (uniforme)
• Délai typique pour fabrication sur mesure : 30–40 jours ouvrés
• Garantie : 12 mois ; support distant à vie
