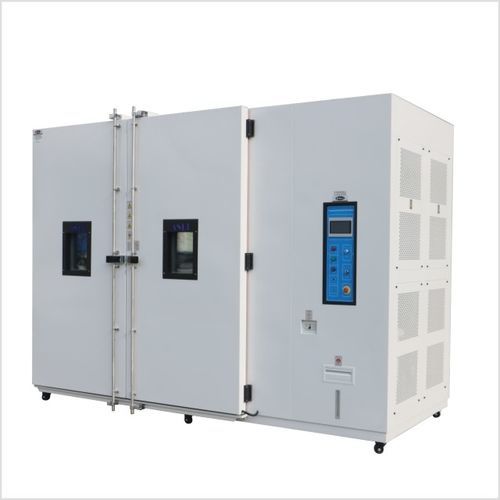

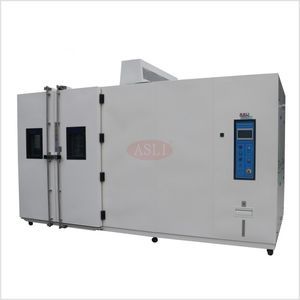

Chambre climatique THR

d'humiditéde températurede choc thermique

Résumé
Chambre d'essai climatique programmable à accès piéton pour chargeur VE : conçue pour tester la résistance à la chaleur, au froid, à la chaleur sèche et à la chaleur humide. Adaptée au contrôle qualité en électronique, équipements électriques, automobile, métaux, alimentation, chimie, matériaux de construction, bagages, ruban adhésif, impression, emballage et autres industries.

Série et certifications
Série THE — Temperature Humidity Room. Certifiée CE. Garantie standard de 12 mois. Tailles sur mesure disponibles. Support distant à vie.

Description générale
Conçue pour des produits qui ne rentrent pas dans des chambres de paillasse : accès piéton pour pièces et machines de grande taille avec contrôle combiné de la température et de l'humidité, adapté à l'agencement du DUT et au laboratoire. La série intègre une conception intégrée des tuyaux et conduits, un panneau de commande tactile tout-en-un et un automate programmable. Utilisée pour les essais de fiabilité de produits complets en électronique, automobile, LED, PCB et appareils électroménagers.

Caractéristiques

• Personnalisation : dimensions internes adaptées au DUT ; permet des essais sans démonter les équipements volumineux.
• Couverture : six niveaux de basse température (A–F) jusqu'à −70 °C ; option haute température jusqu'à 150 °C.
• Accès : porte d'entrée pour essais sur produit complet ; accepte chariots et plateaux coulissants.
• Sécurité : sept niveaux de protection indépendants pour l'alimentation, le moteur, le compresseur, le chauffe-eau et l'alimentation en eau.

Fonctions intégrées (points forts)

• Contrôle PID de la température et de l'humidité pour une régulation stable et précise dans toute la chambre.
• Profils programmables : 100 modèles × 999 segments chacun ; prise en charge du contrôle de la vitesse de rampe.
• Capteur d'humidité pour mesure en temps réel et contrôle en boucle fermée.
• Thermostat de surchauffe indépendant.
• Passage de câble d'essai de 50 mm pour acheminer les câbles vers le DUT.
• Stockage de données USB pour exporter les données d'essai.
• Vitre d'observation double vitrage chauffée avec éclairage intérieur.
• Alimentation en eau externe avec remplissage pratique et auto-recyclage.

Normes compatibles

• IEC 68-2-1 (Froid)
• IEC 68-2-2 (Chaleur sèche)
• IEC 68-2-3 (Chaleur humide : état stable)
• IEC 68-2-30 (Chaleur humide : cyclique)
• IEC 68-2-14 (Changement de température)
• MIL-STD-810G / MIL-STD-810F (Essais environnementaux)
• ISO 16750-3 (Véhicules routiers : charges mécaniques)

Installation et service
Le système est installé et mis en service sur site ; le fournisseur planifie l'implantation et les utilités, assemble et raccorde la chambre, calibre la température et l'humidité, et fournit la formation de l'opérateur. Délai typique pour chambres sur mesure : 30 à 40 jours ouvrables à partir des dessins confirmés.

Livrables

• Manuel d'installation et d'utilisation avec schémas et liste de vérification de mise en service.
• Liste de colisage à l'export et documents d'expédition (documents de fret).
• Garantie de 12 mois (couvre la chambre, le système de réfrigération et le contrôleur).
• Support technique à distance à vie ; mise en service sur site disponible en supplément.

Images et documentation
Photographies haute résolution et dessins de dimensions disponibles sur demande.

Caractéristiques techniques / spécifications

• Modèle : THE-volumen — options basse température A~F.
• Dimensions internes : standard usine ; dimensions internes personnalisables.
• Plage de température : Basse : (A) 25 °C / (B) 0 °C / (C) −20 °C / (D) −40 °C / (E) −60 °C / (F) −70 °C. Haute : 80 °C (80 °C ~ 150 °C en option).
• Plage d'humidité : 20% ~ 98% HR (10–98% / 5–98% disponible en option spéciale avec déshumidificateur).
• Résolution affichage / uniformité de distribution : 0,1 °C ; 0,1% HR / ±2,5 °C ; ±3,5% HR.
• Précision de contrôle : ±0,5 °C ; ±2,5% HR.
• Vitesse de montée/descente : Montée env. 0,1 ~ 3,0 °C/min. Descente env. 0,3 ~ 1,0 °C/min (option plus rapide disponible).
• Système de refroidissement : refroidi par eau ou refroidi par air.
• Compresseur : marque française Tecumseh ou marque allemande Bitzer.
• Dispositifs de protection : disjoncteur sans fusible ; protection contre la surcharge du compresseur ; protection haute/basse pression du réfrigérant ; protection contre l'humidité excessive et la surchauffe ; fusibles ; système d'alarme de défaut ; protection en cas de manque d'eau.
• Accessoires optionnels : rampe pour chariot ; enregistreur ; purificateur d'eau ; déshumidificateur.
• Alimentation / courant électrique : AC 380 V (±10%), 50/60 Hz, triphasé 5 fils.
• Capacité de charge du sol du laboratoire : 600 kg/m² (charge uniforme).
