Compresseur à piston Ace VI HE Zero Loss

à pistonalternatifpour hélium

Vue d'ensemble

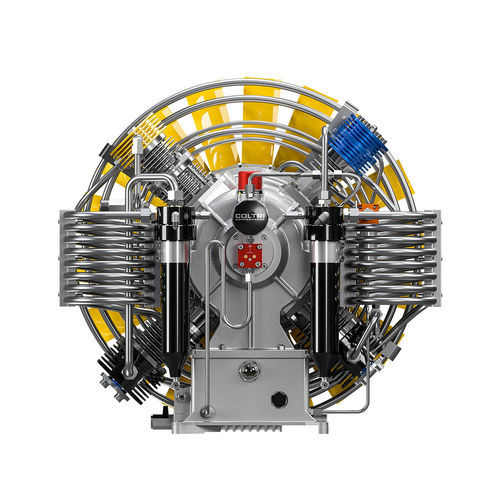

Le Ace VI Zero Loss est un compresseur 4 étages de la ligne Helium, conçu pour la récupération et le traitement des gaz techniques avec un fonctionnement à très faible bruit. Il associe une unité de pompage monobloc en aluminium à une gestion avancée des condensats et au système de purification Hyperfilter à charbon actif.

Unité de pompage et composants

• Unité de pompage à 4 étages avec récupération des gaz (première étape dédiée)
• Monobloc en aluminium
• Lubrification forcée par pompe à engrenages basse pression
• Tubes, raccords et écrous en acier inoxydable AISI 316
• Séparateurs de condensats intermédiaires après les 2e et 3e étapes
• Séparateur final de condensat à haute pression
• Soupapes de sécurité après chaque étage
• Cylindres spéciaux en fonte avec rodage à faible rugosité
• Bielles en aluminium forgé et vilebrequin en acier forgé
• Vannes de remplissage à haut débit aux 1er, 2e et 3e étages
• Roulements à rouleaux renforcés
• 4e étage en acier trempé avec 6 segments de piston en fonte spéciale
• Patins de poussée aux 2e et 3e étages pour éliminer les efforts latéraux
• Système de filtration Hyperfilter à charbon actif

Moteur
Moteur électrique triphasé entraînant l’unité de pompage. Puissance disponible pour ce modèle : 11 à 15 kW.

Système de purification / Hyperfilter
Le système Hyperfilter est installé après le séparateur final et avant la vanne de maintien de pression pour un traitement fiable des gaz techniques. Capacité filtrante (entrée 20°C, 200 bar) : 52 500 m³.

Armoire électrique et commande

• Interrupteur ON/OFF avec protection moteur
• Pressostat électromécanique pour arrêt à la pression finale
• Vidange des séparateurs inter-étages et du séparateur final pendant le fonctionnement
• Minuterie pour dispositif d’évacuation automatique des condensats
• Démarrage à vide intégré (déchargement automatique à chaque arrêt)
• Réservoir de collecte des condensats : 5 L silencieux, capacité utile ~3 L pour élimination conforme
• Manomètres inter-étages pour affichage des pressions de fonctionnement

Cadre / châssis

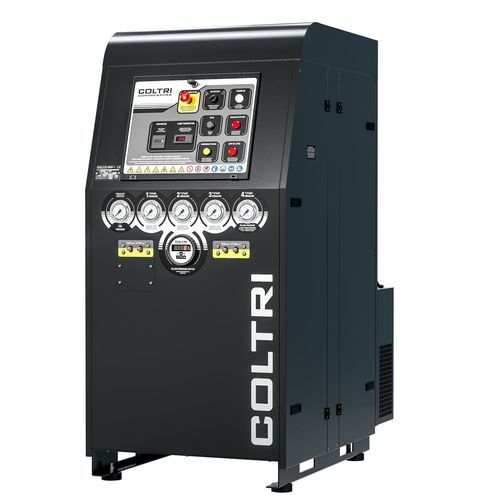

Châssis cabine insonorisé à développement vertical pour environnements à faible niveau de bruit. Indicateur de niveau d’huile et vidange accessibles à l’extérieur. Console de contrôle équipée de manomètres inter-étages, manomètre pression huile, indicateur de température interne, alarmes de séquence de phase et manque d’huile, commandes marche/arrêt et vidange manuelle des condensats. Cadre en acier, revêtement poudre résistant aux rayures, Noir RAL 9005.

Équipement de série

• Double système Hyperfilter certifié PED
• Système de séparation des condensats
• Couleur du châssis : Noir RAL 9005
• Contrôle du compresseur et système d’évacuation automatique des condensats
• Pressostat électronique
• Manomètres inter-étages
• Armoire insonorisée avec absorbant acoustique

Caractéristiques / spécifications techniques

• Modèle : Ace VI Zero Loss
• Marque : Coltri Compressors
• Type : Compresseur 4 étages avec récupération des gaz (ligne Helium)
• Unité de pompage : monobloc aluminium ; cylindres en fonte spéciale ; bielles en aluminium forgé ; vilebrequin en acier forgé
• Lubrification : forcée par pompe à engrenages basse pression
• Matériaux : tubes/raccords/écrous en AISI 316
• Gestion des condensats : séparateurs intermédiaires après 2e et 3e étapes ; séparateur final haute pression ; réservoir condensats 5 L (~3 L utile)
• Filtration : Hyperfilter à charbon actif ; double Hyperfilter certifié PED en série
• Capacité filtrante : 52 500 m³ (entrée 20°C, 200 bar)
• Moteur : électrique triphasé, disponible 11–15 kW
• Étanchéité/usure : 4e étage en acier trempé avec 6 segments en fonte spéciale ; patins de poussée sur 2e & 3e étages ; roulements renforcés
• Sécurité : soupapes de sécurité après chaque étage ; pressostat final
• Contrôles : manomètres inter-étages ; drainage automatique des condensats ; alarmes de phase et niveau d’huile
• Acoustique : châssis cabine insonorisé pour environnements à faible bruit
