Groupe compresseur de gaz Ace III HE Zero Loss

à pistonà entraînement par courroiestationnaire

Présentation
L’Ace III HE Zero Loss est un compresseur trois étages pour ligne hélium, conçu pour la compression industrielle et la récupération des gaz en version Zero Loss. Il associe filtration avancée, séparation des condensats et composants dimensionnés pour un fonctionnement intensif et continu.

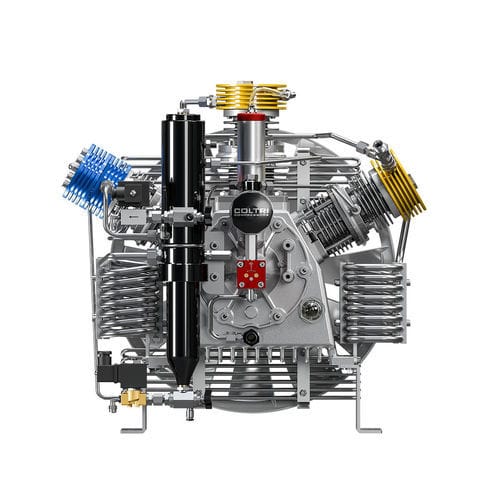

Groupe de pompage — caractéristiques principales

• Groupe de pompage 3 étages avec récupération des gaz (version Zero Loss)
• Monobloc en aluminium
• Lubrification forcée par pompe à engrenages basse pression
• Soupapes de sécurité après chaque étage de compression
• Tubes, raccords et écrous en acier inoxydable AISI 316
• Séparateurs de condensat après l’étage moyenne pression et l’étage final haute pression
• Cylindres en aluminium moulé sous pression à haute dissipation thermique avec revêtement en nicasil
• Bielles en aluminium forgé et vilebrequin en acier forgé
• Vannes inox aux 2e et 3e étages
• Troisième étage en acier trempé avec 5 segments en fonte spéciale
• Roulements à rouleaux et patins de poussée aux 2e/3e étages pour usage intensif et réduction des efforts latéraux
• Élément filtrant Hyperfilter au charbon actif pour la purification des gaz

Équipement de série

• Double système Hyperfilter certifié PED
• Système de séparation des condensats
• Châssis cabine insonorisé, couleur cadre Noir RAL 9005
• Commande du compresseur avec évacuation automatique des condensats
• Pressostat électronique et manomètres inter-étages

Moteur électrique
Moteur électrique triphasé transmettant le mouvement au groupe de pompage par courroie. Puissances disponibles : 4 à 7,5 kW.

Système de purification Hyperfilter / Maxifilter
Le système Hyperfilter/Maxifilter traite de manière fiable les gaz techniques. Installé après le séparateur final et avant la vanne de maintien de pression, avec séparateurs après le 2e et le 3e étages comme barrières primaires contre l’humidité. Capacité filtrante (air d’entrée 20°C, 200 bar) : 52 500 m³.

Armoire électrique

• Interrupteur ON/OFF avec protection moteur
• Pressostat électromécanique/électronique pour arrêt au point de consigne
• Drainage des séparateurs inter-étages et du séparateur final pendant le fonctionnement
• Minuterie pour évacuation automatique des condensats
• Démarrage à vide intégré (décharge automatique à l’arrêt)
• Réservoir de collecte condensats 5 L (capacité utile ≈ 3 L) avec silencieux
• Manomètres inter-étages pour surveillance et contrôle d’étanchéité des vannes

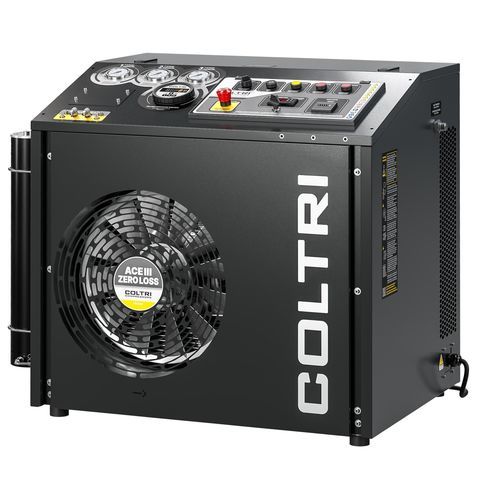

Châssis et maintenance
Châssis cabine insonorisé conçu pour faciliter l’entretien. Plaque porte-moteur inclinable pour tension constante de la courroie, niveau et vidange d’huile accessibles extérieurement, console de commande avec manomètres inter-étages, indicateur de température interne, alarmes de séquence de phases et manque d’huile, commandes marche/arrêt et évacuation manuelle des condensats. Cadre en acier avec peinture poudre résistante Noir RAL 9005.

Caractéristiques techniques

• Type : compresseur 3 étages avec récupération des gaz (version Zero Loss)
• Moteur : électrique triphasé 4–7,5 kW
• Filtration : Hyperfilter double certifié PED ; capacité Maxifilter 52 500 m³ (20°C, 200 bar)
• Lubrification : forcée par pompe à engrenages basse pression
• Matériaux : tubes/raccords AISI 316, cylindres aluminium nicasil, composants forgés
• Troisième étage : acier trempé avec 5 segments en fonte spéciale
• Roulements : roulements à rouleaux pour usage intensif ; patins de poussée 2e/3e étages
• Gestion condensats : séparateurs après les étages intermédiaire et final ; réservoir 5 L (utile ≈ 3 L) ; vidange automatique/manuelle
• Contrôles : pressostat électronique/électromécanique, manomètres inter-étages, démarrage à vide, minuterie d’évacuation condensats
• Châssis : cabine insonorisée, facilité d’entretien, finition Noir RAL 9005
