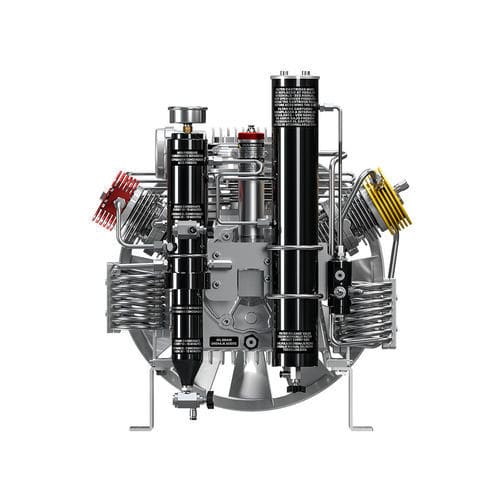

Groupe compresseur de gaz Smart HE

à pistonsilencieuxhaute pression

Présentation
Le Smart HE est un compresseur de la ligne hélium, conçu pour la compression haute pression de l’hélium et les applications d’air respirable et de gaz techniques. Il intègre une unité de pompage 3 étages, le système de purification Maxifilter et un châssis cabine silencieux pour faciliter la maintenance et le transport.

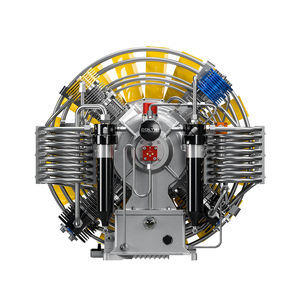

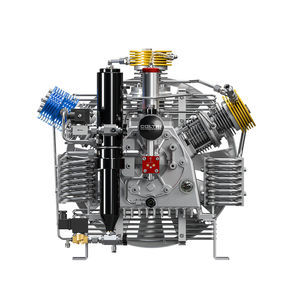

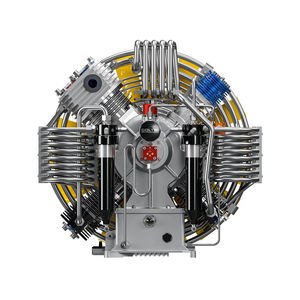

Unité de pompage 3 étages

• Monobloc en aluminium
• Lubrification par nébulisation avec tang immergé dans l’huile
• Filtre d’aspiration : 10 µm
• Tubes, raccords et écrous en acier inoxydable AISI 316
• Séparateur de condensat intermédiaire après le deuxième étage
• Séparateurs de condensat final à haute pression
• Soupapes de sécurité après chaque étage de compression
• Cylindres en aluminium moulé sous pression à haute dissipation thermique avec revêtement en nicasil
• Bielles en aluminium forgé
• Arbre d’entraînement en acier forgé
• Vannes des 2e et 3e étages en acier inoxydable
• Roulements à rouleaux robustes
• Troisième étage en acier trempé avec 6 segments
• Deuxième et troisième étages avec patins de poussée pour éliminer les forces latérales sur les pistons
• Système de filtrage : Maxifilter

Moteur
Disponible en version monophasée ou triphasée avec une puissance comprise entre 4 et 5,5 kW ; le moteur transmet le mouvement à l’unité de pompage via une courroie.

Système de purification - Maxifilter
Le système Maxifilter utilise une cartouche combinée de tamis moléculaire et de charbon actif pour éliminer l’humidité, les vapeurs d’huile et autres contaminants. Il est placé après les séparateurs du 2e et 3e étage et avant la soupape de maintien de pression pour créer une première barrière contre l’humidité. Capacité de filtration : 8 600 m³. Conçu pour garantir une qualité de gaz comprimé adaptée aux applications sous-marines, industrielles et d’air respirable d’urgence.

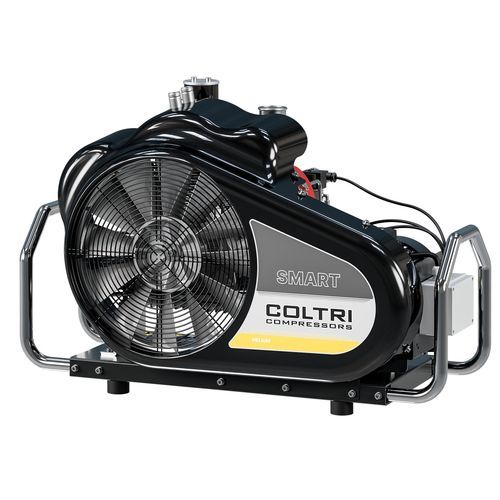

Châssis
Châssis cabine silencieux conçu pour faciliter les opérations de maintenance. Construction acier avec revêtement poudre résistant aux rayures en Noir RAL 9005. Le compresseur est équipé de poignées pour le transport.

Équipement de série

• Système de filtrage Maxifilter
• Poignées de transport
• Couleur du châssis : Noir RAL 9005

Caractéristiques / spécifications techniques

• Gamme : Ligne Helium
• Nom commercial / modèle : Smart HE
• Unité de pompage : 3 étages haute pression (monobloc aluminium)
• Lubrification : nébulisation (tang immergé dans l’huile)
• Filtre d’aspiration : 10 µm
• Matériaux : tubes/raccords/écrous AISI 316 ; cylindres en aluminium moulé sous pression avec revêtement nicasil ; bielles en aluminium forgé ; arbre en acier forgé ; vannes 2e & 3e étages en inox
• Séparation des condensats : séparateur intermédiaire après 2e étage et séparateurs finaux haute pression
• Sécurité : soupapes de sécurité après chaque étage
• Roulements : roulements à rouleaux robustes
• Troisième étage : acier trempé, 6 segments ; patins de poussée sur 2e & 3e étages
• Filtration : Maxifilter (tamis moléculaire + charbon actif), capacité 8 600 m³
• Moteur : monophasé ou triphasé, 4–5,5 kW
• Châssis : cabine silencieuse en acier, revêtement poudre Noir RAL 9005, poignées
• Équipement de série : Maxifilter, poignées, châssis Noir RAL 9005
