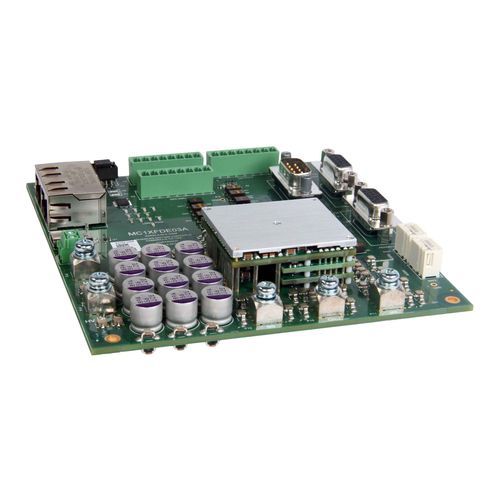

Servo-variateur DC FD100-50-IPM

monophasétriphasébrushless

Présentation du produit
La FD100-50-IPM est un assemblage carte de développement et variateur pour le servovariateur FlexPro® FE100-50-IPM doté de l'architecture IMPACT™. Des connecteurs standard facilitent les liaisons vers l'automate, le moteur, l'alimentation et les capteurs de retour. La carte est conçue pour le prototypage et peut être utilisée en production et en milieu industriel.

Commande

• ±10 V analogique
• Step & Direction (5V)
• Suivi d'encodeur
• Indexation
• Déplacements manuels (jogging)
• Commande via réseau
• Séquencement

Capteurs principaux

• BiSS mode C
• EnDat® 2.2
• Capteurs à effet Hall
• Encodeur incrémental
• Tachymètre (±10 VDC)

Modes de fonctionnement

• Modes de profil
• Courant
• Position
• Vitesse

Type de moteur

• Triphasé (sans balais)
• Monophasé (avec balais)
• Pas à pas

Téléchargements produit & logiciels (titres uniquement)

• FD100-50-IPM Datasheet
• FlexPro® PCB Mount HW Installation Manual
• Ethernet/IP Communication Manual (FlexPro)
• FlexPro® Ethernet/IP EDS and Add-On Files
• FlexPro EtherNet/IP Add-On Instructions
• FlexPro Wiring Recommendations
• ACE™ Software (configuration software for FlexPro™ digital servo drives)
• ACE™ User Manual
• ACE™ Quick Start Guide
• ACE™ Release Notes
• Multiple Application Notes (App Note 003, 023, 027, 028, 030, 034, 035, 037, 040, 041, 050, 062, etc.)
• Contenu vidéo pédagogique (par ex. bonnes pratiques de câblage)

Caractéristiques techniques / Spécifications

• Format : Carte de développement
• Famille : FlexPro
• Statut produit : Actif
• Courant continu nominal (A) : 50
• Courant crête (A) : 100
• Tension d'alimentation DC (VDC) : 20 - 90
• Tension d'alimentation AC (VAC) : -
• Communication réseau : Ethernet/IP
• Sécurité fonctionnelle : Safe Torque Off (STO)
• Dimensions (mm) : 133.4 x 127.0 x 19.0
• Poids (g) : 283.5
