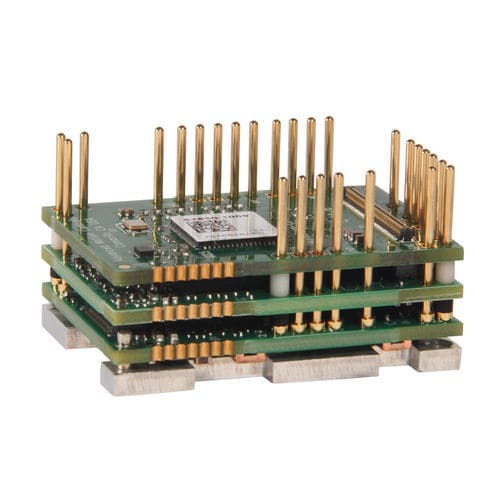

Servo-variateur DC FE060-25-IPM

à courant continupas à pasà balais

Présentation Le FE060-25-IPM FlexPro® pour montage sur circuit imprimé avec architecture IMPACT™ offre un contrôle complet du réglage de toutes les boucles d'asservissement et est conçu pour les systèmes d'asservissement distribués ou centralisés. Ce servopilote communique via Ethernet/IP et est mis en service via une interface USB.

Caractéristiques principales

• Servopilote FlexPro® pour montage sur PCB
• Architecture IMPACT™
• Contrôle complet du réglage de toutes les boucles
• Conçu pour systèmes d'asservissement distribués ou centralisés
• Communication réseau Ethernet/IP
• Mise en service par interface USB
• Sécurité fonctionnelle : Safe Torque Off (STO)

Contrôle / Commande

• ±10 V analogique
• Pas et direction (5 V)
• Suivi d'encodeur
• Indexation
• Jogging
• Par le réseau
• Séquençage

Rétroaction primaire

• BiSS mode C
• EnDat® 2.2
• Capteurs à effet Hall
• Codeur incrémental
• Tachymètre (±10 VDC)

Modes de fonctionnement

• Modes de profil
• Courant
• Position
• Vitesse

Types de moteurs pris en charge

• Triphasé (sans balais)
• Monophasé (brossé)
• Pas à pas

Téléchargements produits (documents & ressources)

• Fiche technique FE060-25-IPM
• Dossier CAD compressé contenant modèles STP, IGS, SLDPRT et STL
• Manuel d'installation FlexPro® PCB Mount HW
• Manuel de communication Ethernet/IP (FlexPro)
• Fichiers EDS et Add-On FlexPro® Ethernet/IP
• Instructions Add-On FlexPro EtherNet/IP
• Recommandations de câblage FlexPro

Notes d'application (exemples)

• App Note 003 — DigiFlex® Performance™ Drive Peak Current Recovery
• App Note 023 — Recommandations de ferrite
• App Note 027 — Motion Engine : configuration du générateur de mouvements interne pour indexation et séquences
• App Note 028 — Mode Switching : changement à chaud entre modes et réglages de gain pour certains entraînements numériques
• App Note 030 — Réglage de la boucle de courant pour moteurs asynchrones
• App Note 034 — Exemples de Programmable Limit Switch (PLS)
• App Note 035 — Aperçu et exemples de séquençage
• App Note 037 — Processus de configuration des moteurs pas à pas
• App Note 040 — Configuration de la rétroaction absolue
• App Note 041 — DigiFlex® Performance™ Drives dans des applications à grande vitesse
• App Note 050 — Dépannage des connexions USB et RS232
• App Note 062 — Home to Hard Stop

Conformité & homologations

• CE (Compatibilité électromagnétique Classe A et LVD)
• Sécurité fonctionnelle (FlexPro® Servo Drives avec Safe Torque Off)
• ISO 9001:2015
• REACh
• RoHS III
• UL (numéro de dossier E140173 pour conformité US et Canada)
• CMRT (Conflict Mineral Reporting Declaration)

Caractéristiques / spécifications techniques

• Facteur de forme : Montage sur PCB
• Famille : FlexPro®
• Statut du produit : Actif
• Courant continu (A) : 25
• Courant de pointe (A) : 50
• Tension d'alimentation DC (VDC) : 10 - 55
• Tension d'alimentation AC (VAC) : -
• Communication réseau : Ethernet/IP
• Sécurité fonctionnelle : Safe Torque Off (STO)
• Taille (mm) : 38,1 x 25,4 x 16,0
• Poids (g) : 22.7
