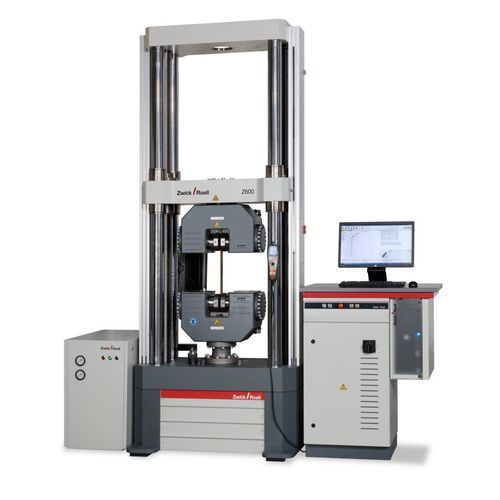

Machine d'essai d'élongation E series

de cisaillementde compressionde flexion

Vue d'ensemble
Les machines d'essai de traction électromécaniques de la série E sont conçues pour les essais de traction, compression, flexion et cisaillement avec des forces d'essai élevées de 330 kN à 2 500 kN. Le cadre rigide à 4 colonnes avec colonnes de guidage durcies et vis à billes précontraintes offre d'excellentes propriétés de guidage, une grande rigidité et une précision durable. Modèles disponibles : Z330E, Z400E, Z600E, Z1000E, Z1200E, Z1600E, Z2000E, Z2500E.

Champ d'application principal

• Plage de mesure / forces d'essai : 330 – 2 500 kN (33 – 250 t)
• Types d'essais : Traction, Compression, Flexion, Cisaillement (essais cycliques avec accessoires)
• Secteurs ciblés : Métaux, Composites, Textiles
• Normes / applications typiques : ISO 6892‑1, ISO 15630, ISO 898

Description
Les machines de la série E associent des vis à billes précontraintes, peu exigeantes en maintenance, à des entraînements servo‑AC à commande numérique avec retour moteur pour un mouvement sans jeu et précis sur une large plage de vitesses. Le cadre rigide à quatre colonnes avec base massive et traverse mobile permet une mesure précise des faibles et des très fortes charges. Les résultats (diagrammes force‑déplacement, contraintes‑déformations) sont traités et affichés dans le logiciel testXpert III pour déterminer les caractéristiques matériaux telles que la résistance à la traction et le seuil d'élasticité.

Vos avantages / Points forts

• Large plage de mesure permettant la détermination précise de faibles et fortes charges sans reconfiguration fréquente
• Cadre 4 colonnes rigide avec excellentes propriétés de guidage pour des résultats reproductibles
• Faible maintenance grâce aux vis à billes précontraintes et à l'entraînement AC numérique
• Conception modulaire compatible avec la gamme d'accessoires ZwickRoell (extensomètres, mors, outils d'essai)
• testXpert III : logiciel intégré pour acquisition de données, analyse en temps réel et optimisation du flux de travail
• Conforme aux directives de sécurité applicables et équipé de composants de sécurité industriels

Option extensomètre (videoXtens Array)
Le videoXtens Array est conçu pour les grandes éprouvettes : des caméras haute résolution suivent la distance entre mors et permettent la mesure optique de la déformation sans marquage. Avantages : résultats fiables pour 100 % des essais, mesure sans marquage, applicable aux métaux et conforme au contrôle de déformation selon ISO 6892‑1 Méthode A1.

Aperçu technique (valeurs sélectionnées / exemples)
Modèles et charge maximale (exemples) : Z330E – 330 kN ; Z400E – 400 kN ; Z600E – 600 kN ; Z1000E – 1000 kN ; Z1200E – 1200 kN ; Z1600E – 1600 kN ; Z2000E – 2000 kN ; Z2500E – 2500 kN.
Vitesse typique de la traverse : 0,00005 … 400 mm/min (selon modèle). Résolution de déplacement de l'entraînement : gamme sub‑micrométrique (selon modèle). Niveau sonore typique à vitesse maximale : < 70 dBA.

Applications / Méthodes d'essai

• Essais de traction selon ISO 6892‑1 (métaux)
• Essais de traction sur acier pour béton selon ISO 15630
• Essais sur éléments filetés selon ISO 898 et normes associées

Caractéristiques techniques / Spécifications (liste courte)

• Série : E‑series (électromécanique)
• Charges nominales disponibles : 330, 400, 600, 1000, 1200, 1600, 2000, 2500 kN
• Cadre : 4 colonnes de guidage durcies, base massive, traverse mobile
• Entraînement : vis à billes précontraintes, servo‑drive AC à commande numérique avec retour moteur
• Nombre typique de vis d'entraînement : 2 (selon modèle)
• Vitesse traverse : 0,00005 … 400 mm/min (selon modèle)
• Logiciel : testXpert III pour acquisition, évaluation et gestion du flux de travail
• Compatibilité extensomètres : videoXtens Array, makroXtens, multiXtens, etc.
