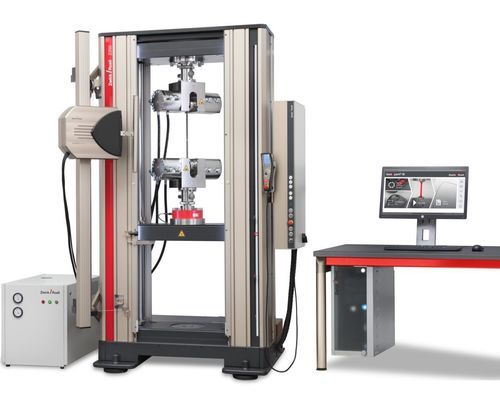

Vue d'ensemble L'AllroundLine est une machine d'essai universelle personnalisable et très polyvalente qui convient à des applications dans tous les secteurs. Elle est disponible en tant que machine d'essai sur pied (modèles Z100, Z150, Z250) et en tant que machine d'essai de table (modèles Z005, Z010, Z020, Z030, Z050, Z100, Z150). Un concept de fonctionnement éprouvé associé à une conception flexible et modulaire du cadre de charge fait de l'AllroundLine une solution optimale pour les applications d'essai exigeantes, qu'il s'agisse de contrôle de la qualité ou de projets de recherche. Points forts

• Sélection de 39 types de machines standard différentes pour un traitement optimal des tâches d'essai
• Disponibles en tant que machines d'essai sur pied et de table
• Conception modulaire pour une flexibilité et des options d'extension maximales
• Vaste choix d'accessoires coordonnés
• Le concept multizone réduit les coûts d'exploitation et d'acquisition lorsque de nombreux essais différents doivent être réalisés

Propriétés du produit

• Industries: Universel
• Charge d'essai: 5 kN - 250 kN
• Type d'essai:
  • Essai de traction
  • Essai de compression
  • Essai de flexion
  • Essai cyclique
• Applications: Applications d'essai universelles dans une gamme de force moyenne

Machine d'essai sur pied vs. machine d'essai sur table

• Machines d'essai de table: Utilisées pour presque tous les essais où l'allongement de l'échantillon est faible ou moyen. Une ou, en option, deux zones d'essai sont disponibles. Elles peuvent être équipées d'enceintes thermiques pour des applications au-delà de la température ambiante.
• Machines d'essai sur pied: Principalement utilisées pour les essais avec des forces plus élevées, pour les matériaux avec de grandes déformations (par exemple le caoutchouc), pour l'intégration d'enceintes thermiques ou environnementales plus grandes, ou pour l'essai de composants très volumineux. Une ou, en option, deux zones d'essai sont disponibles.

Avantages et caractéristiques

• Confort d'utilisation optimal : ergonomie, configuration réglable, traverses réglables, unités d'amortissement de mise à niveau, options adaptées aux fauteuils roulants sur les machines de table
• Rigidité élevée et guidage précis des traverses : profilé creux rigide à la flexion avec cylindre de guidage, guides longs, inclinaison réduite des traverses sous charge
• Modularité mécanique : extensible avec une large gamme de montages d'essai et de pinces à éprouvettes ; système de fiches et de rainures en T sans jeu ; diverses options de montage de la traverse
• Sécurité intégrée conformément à la directive européenne sur les machines ; dispositif de sécurité conforme à la norme CE développé selon les normes EN14119 et EN14120 ; conformité documentée par la déclaration de conformité européenne
• Préparé pour les changements technologiques à venir : conception modulaire, électronique évolutive (testControl II) et compatibilité avec les futurs logiciels ZwickRoell ; pièces de rechange disponibles pendant 10 ans minimum
• Option deux zones d'essais : réalisation d'essais différents sans changement d'outils ; résultats reproductibles ; les deux environnements d'essais peuvent être exploités avec un seul capteur
• Zone d'essais latérale : jusqu'à trois zones dans une seule machine d'essai ; hauteur de fonctionnement réglable de manière ergonomique ; peu encombrant et adapté à un débit d'échantillons élevé avec le constructeur de configuration du système
• Cadre de charge moderne : profilé creux breveté rigide à la flexion avec cylindre de guidage et rainures en T pour un montage flexible
• Essais de haute précision à température : intégration avec des chambres de température et des composants internes coordonnés (extensomètre, logiciel d'essai)

Aperçu technique

• Vitesses de la traverse et de l'essai en fonction du type : de 0,00005 mm/min à 3000 mm/min (en fonction du modèle). Vitesse de la machine d'essai indépendante de la charge d'essai.
• Grande plage de vitesse d'essai utilisable sans restriction. Charges d'essai jusqu'à 110% de la charge nominale de la machine pour compenser les combinaisons lourdes de dispositifs et d'accessoires.
• Disponible pour des charges d'essai jusqu'à 250 kN et avec des hauteurs d'aire d'essai de 1030 mm à 2560 mm.
• Peut être utilisé avec des PC commerciaux standard ou des ordinateurs portables ; aucune carte d'extension spéciale n'est requise.
• Dispositif de sécurité conforme à la CE disponible ; la technologie de sécurité et les composants industriels sont conformes à la CEI 60947 et à la directive européenne sur les machines.

Propriétés selon la plage de force (tableaux) Machine d'essai au sol (sélection) Type | Charge d'essai Fmax [kN] | Vitesse de la traverse vmin ... vmax [mm/min] | Vitesse de retour de la traverse, max. [mm/min] | Puissance d'entraînement | Puissance absorbée (pleine charge) env. [kVA] | N° d'article Z100 SN | 100 | 0.00005 ... 1000 | 1500 | (puissance d'entraînement non indiquée) | 6 kVA | 1035012 Z100 SW | 100 | 0.00005 ... 1000 | 1500 | 6 kVA | 1035013 Z100 SH | 100 | 0.00005 ... 1000 | 1500 | 6 kVA | 1035014 Z150 SN | 150 | 0.00005 ... 900 | 1500 | 4000 W (puissance motrice) | 6 kVA | 1035017 Z150 SW | 150 | 0.00005 ... 900 | 1500 | 4000 W | 6 kVA | 1035020 Z250 SN | 250 | 0.00005 ... 600 | 1000 | 6 kVA | 1031325 Z250 SW | 250 | 0.00005 ... 600 | 1000 | | 6 kVA | 1035023 Z250 SR | 250 | 0.00005 ... 600 | 1000 | | 6 kVA | 1035022 Z250 SH | 250 | 0.00005 ... 600 | 1000 | | 6 kVA | 1035024 Z250 SE | 250 | 0.00005 ... 600 | 1000 | | 6 kVA | 1032996 Z250 SNS | 250 | 0.00005 ... 600 | 1000 | | 6 kVA | 1035025 Machine d'essai de table (sélection) Type | Charge d'essai Fmax [kN] | Vitesse de la traverse vmin ... vmax [mm/min] | Vitesse de retour de la traverse, max. [mm/min] | Puissance d'entraînement [W] | Consommation électrique (pleine charge), environ [kVA] | N° d'article Z005 TN | 5 | 0.0005 ... 3000 | 3000 | 500 W | 2 kVA | 1004473 Z005 TNW | 5 | 0.0005 ... 3000 | 3000 | 500 W | 2 kVA | 1004475 Z005 TH | 5 | 0.0005 ... 3000 | 3000 | 500 W | 2 kVA | 1004476 Z005 THW | 5 | 0.0005 ... 3000 | 3000 | 500 W | 2 kVA | 1004477 Z005 TE | 5 | 0.0005 ... 3000 | 3000 | 500 W | 2 kVA | 1004478 Z010 TN | 10 | 0.0005 ... 2000 | 3000 | 500 W | 2 kVA | 1004479 Z010 TNW | 10 | 0.0005 ... 2000 | 3000 | 500 W | 2 kVA | 1004480 Z010 TH | 10 | 0.0005 ... 2000 | 3000 | 500 W | 2 kVA | 1004481 Z010 THW | 10 | 0.0005 ... 2000 | 3000 | 500 W | 2 kVA | 1004482 Z010 TE | 10 | 0.0005 ... 2000 | 3000 | 500 W | 2 kVA | 1004483 Z010 TEW | 10 | 0.0005 ... 2000 | 3000 | 500 W | 2 kVA | 1004484 Z020 TN | 20 | 0.0005 ... 1000 | 1500 | 500 W | 2.3 kVA | 1004485 Z020 TNW | 20 | 0.0005 ... 1000 | 1500 | 500 W | 2.3 kVA | 1004486 Z020 TH | 20 | 0.0005 ... 1000 | 1500 | 500 W | 2.3 kVA | 1004487 Z020 THW | 20 | 0.0005 ... 1000 | 1500 | 500 W | 2.3 kVA | 1004488 Z020 TE | 20 | 0.0005 ... 1000 | 1500 | 500 W | 2.3 kVA | 1004489 Z020 TEW | 20 | 0.0005 ... 1000 | 1500 | 500 W | 2.3 kVA | 1004490 Z030 TH | 30 | 0.0005 ... 1000 | 1500 | 1000 W | 2.3 kVA | 1004491 Z030 THW | 30 | 0.0005 ... 1000 | 1500 | 1000 W | 2.3 kVA | 1004492 Z030 TE | 30 | 0.0005 ... 1000 | 1500 | 1000 W | 2.3 kVA | 1004493 Z030 TEW | 30 | 0.0005 ... 1000 | 1500 | 1000 W | 2.3 kVA | 1004494 Z050 TH | 50 | 0.0005 ... 600 | 1000 | 1000 W | 2.3 kVA | 1004495 Z050 THW | 50 | 0.0005 ... 600 | 1000 | 1000 W | 2.3 kVA | 1004496 Z050 TE | 50 | 0.0005 ... 600 | 1000 | 1000 W | 2.3 kVA | 1004498 Z050 TEW | 50 | 0.0005 ... 600 | 1000 | 1000 W | 2.3 kVA | 1004499 Z100 THW | 100 | 0.0001 ... 1500 | 2500 | 4000 W | 6 kVA | 1004500 Z100 TEW | 100 | 0.0001 ... 1500 | 2500 | 4000 W | 6 kVA | 1004501 Z150 TL | 150 | 0.0001 ... 900 | 1500 | 4000 W | 5.5 kVA | 1004503 Notes : Les valeurs s'appliquent aux machines avec portes de sécurité fermées en mode automatique et aux machines sans dispositifs de sécurité. Pour les machines avec porte de sécurité ouverte, la vitesse est réduite à 600 mm/min. Certaines machines doivent être boulonnées au sol ; des pieds de support sont inclus pour certains types. Téléchargements (informations sur les produits / brochures disponibles) Des brochures d'information sur les produits sont disponibles pour différentes gammes de Fmax (5-100 kN, 100-150 kN, 150 kN, 250 kN) et pour l'AllroundLine sur pied avec aire d'essai latérale. (Les documents sont répertoriés dans la section Téléchargements de produits) Sécurité et conformité Dispositif de sécurité conforme à la norme CE disponible, développé conformément aux normes EN14119 et EN14120 ; sécurité intégrée conformément à la directive européenne sur les machines ; composants conformes à la norme CEI 60947. Caractéristiques / spécifications techniques

• Modèle / dénomination : AllroundLine (variantes sur pied et de table)
• Force / plage de charge d'essai : 5 kN à 250 kN (en fonction du modèle)
• Vitesse de la traverse / de l'essai (en fonction du modèle) : de 0,00005 mm/min à 3000 mm/min
• Vitesse de retour de la traverse (max) : jusqu'à 3000 mm/min (en fonction du modèle)
• Puissance d'entraînement : variable (500 W à 4000 W en fonction du modèle)
• Consommation d'énergie (pleine charge) : env. 2 kVA à 6 kVA selon le modèle
• Hauteur de la zone d'essai : d'environ 1030 mm à 2560 mm (selon le modèle)
• Types de machines / exemples : Z005, Z010, Z020, Z030, Z050, Z100, Z150, Z250 et variantes (SN, SW, SH, TH, THW, TE, TEW, TL, SR, SE, SNS, etc.)
• Types d'essais pris en charge : traction, compression, flexion, essais cycliques
• En option : deux zones d'essai, zone d'essai latérale, chambres thermiques/environnementales, pinces hydrauliques, extensomètres videoXtens / makroXtens, nombreux accessoires coordonnés
• Opération : avec PC ou ordinateur portable standard ; électronique testControl II ; configurateur de système testXpert III
• Conception : cadre de charge modulaire avec rainures en T, profilé creux rigide à la flexion avec cylindre de guidage pour un guidage précis
• Sécurité : Conformité CE ; déclaration de conformité CE fournie ; conforme aux normes EN14119, EN14120 et IEC 60947
• Fabrication : développement et production (mécanique, électronique, logiciel et accessoires) sur le site de production ZwickRoell en Allemagne
