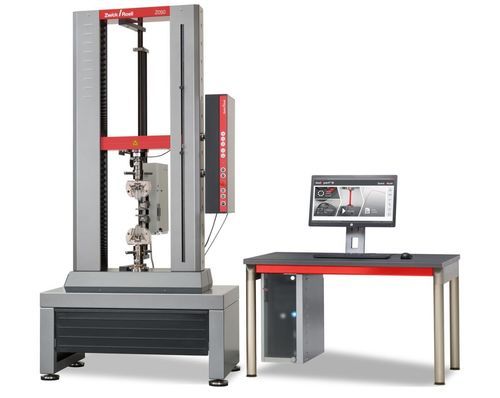

Machine d'essai de compression ProLine

d'élongationde durée de vieuniverselle

Présentation
La ProLine est une machine d'essai modulaire et universelle destinée aux essais normalisés des matériaux et aux tests de composants. Fabriquée par ZwickRoell en Allemagne, ProLine associe composants mécaniques, électroniques et logiciels pour fournir des résultats précis et reproductibles ainsi qu'une exploitation simple.

Caractéristiques produit

• Secteurs: applications universelles / multi-secteurs
• Plage de charge d'essai: 5 kN – 100 kN (selon modèle)
• Types d'essai: traction, compression, flexion, essais cycliques
• Applications typiques: essais de contacts et ressorts, contrôles d'assemblage/pressoirs, essai de rigidité de bagues sur bobines et tuyaux, empilabilité des emballages, essais d'ouverture/fermeture, essais d'arrachement, de propagation de déchirure et d'adhérence

Avantages et fonctionnalités
Description d'application
ProLine est optimisée pour les essais standardisés et les tests au niveau des composants lorsqu'une faible empreinte, une utilisation facile et un contrôle précis du mouvement sont requis. Cas d'usage: essais de contacts électriques, vérifications d'assemblages de précision, essais pour l'emballage et l'industrie alimentaire.

Sécurité intégrée conforme à la directive machines CE
Le système satisfait aux exigences de la directive machines CE avec déclaration de conformité. Les dispositifs de sécurité comprennent circuits de sécurité à deux canaux, verrouillage électrique et mécanique des carters, interrupteurs de fin de course de la traverse, interrupteur drive-off, frein moteur et sélecteur de mode d'exploitation.

Motorisations performantes

• Vitrès faibles vitesses minimales possibles avec grande stabilité et résolution fine de déplacement de la traverse, adaptées aux tests composants exigeants
• Large plage de vitesses utilisable; charges d'essai admissibles jusqu'à 110% du nominal pour compenser les accessoires lourds
• Vitesses de retour élevées réduisant les temps de cycle; moteur AC sans maintenance

Grande rigidité et guidage précis de la traverse
Deux colonnes en acier et un profil de bâti rigide limitent l'inclinaison de la traverse et assurent une application précise de la force, avantageuse pour les essais en flexion, compression et les tests de composants de précision.

Sécurité de l'ensemble du système d'essai
Sécurité complète: circuit de sécurité à deux canaux, fin de course traverse, interrupteur drive-off, frein moteur et sélecteur de mode garantissent la protection des opérateurs et de l'équipement durant les essais.

Modularité mécanique
La conception modulaire permet une adaptation rapide via un système plug et rainure en T et une large gamme de mors, dispositifs d'essai et accessoires ZwickRoell ou sur mesure pour divers scénarios d'essai.

Vue technique

• Vitesses disponibles (exemples): 0.0005 mm/min à 1500 mm/min (selon modèle)
• Charges admissibles jusqu'à 110% du nominal pour compenser des accessoires lourds
• Charges d'essai disponibles: 5, 10, 20, 30, 50, 100 kN
• Hauteurs d'essai: env. 1050 mm à 1470 mm selon modèle
• Déplacement de traverse: env. 980 mm à 1400 mm selon modèle
• Résolution de déplacement: env. 0.0115 µm à 0.0348 µm
• Utilisable avec PC ou portable standard; compatible avec le logiciel d'essais ZwickRoell

Types / Données clés (sélection)
Z005 TN / Z005 TH / Z010 TN / Z010 TH
Z005 TN | Réf. 059008 | 5 kN | Hauteur P 1070 mm | Course 1000 mm | Largeur 440 mm
Z005 TH | Réf. 1097346 | 5 kN | Hauteur P 1470 mm | Course 1400 mm | Largeur 440 mm
Z010 TN | Réf. 059010 | 10 kN | Hauteur P 1050 mm | Course 980 mm | Largeur 440 mm
Z010 TH | Réf. 059011 | 10 kN | Hauteur P 1450 mm | Course 1380 mm | Largeur 440 mm

Z020 TN / Z030 TN / Z050 TN / Z100 TN
Z020 TN | Réf. 059012 | 20 kN | Hauteur P 1050 mm | Course 980 mm | Largeur 440 mm
Z030 TN | Réf. 059013 | 30 kN | Hauteur P 1370 mm | Course 1285 mm | Largeur 440 mm
Z050 TN | Réf. 059021 | 50 kN | Hauteur P 1370 mm | Course 1285 mm | Largeur 440 mm
Z100 TN | Réf. 1025089 | 100 kN | Hauteur P 1360 mm | Course 1275 mm | Largeur 640 mm

Accessoires et exemples

• Kit d'essai en flexion (ex. pour pierre)
• Plats de compression et carters de sécurité
• Accessoires pour essais de compression carton
• Mors à vis en coin 50 kN avec extensomètre
• Options d'extensomètres long-travel et clip-on

Spécifications techniques

• Nom du modèle: ProLine
• Fabricant: ZwickRoell (made in Germany)
• Plage de charge: 5 kN à 100 kN selon modèle
• Variantes disponibles: Z005, Z010, Z020, Z030, Z050, Z100 (TN / TH)
• Plage de vitesses: 0.0005 mm/min à 1500 mm/min (selon modèle)
• Vitesse de retour max: typ. 1500–2000 mm/min
• Résolution de déplacement: env. 0.0115 µm à 0.0348 µm
• Alimentation: 230 V, 1Ph/N/PE
• Consommation (charge max): env. 800 VA (varie jusqu'à 1600 VA)
• Niveau sonore à v_max: env. 57–69 dB(A) à 1 m
• Sécurité: conforme directive machines CE; déclaration de conformité CE
