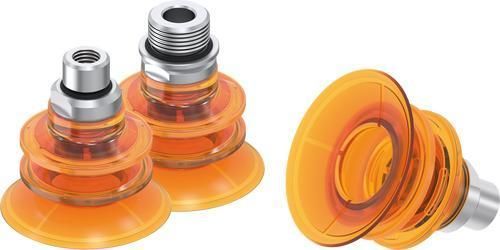

Ventouse à soufflet ZBX series

en polyuréthane60 shore Apour la préhension

Présentation
Dispositif d’aspiration à soufflet Série ZBX conçu pour la préhension industrielle avec compensation de hauteur et fonction d’amortissement intégrées ; adapté aux surfaces planes et convexes et à une utilisation universelle dans les systèmes de préhension sous vide automatisés.

Géométrie optimale

• Pour surfaces planes et courbes
• Utilisation universelle
• Compensation de la hauteur et amortissement via 2,5 soufflets
• Structure profilée sur la face inférieure : friction accrue entre la pièce et la ventouse

Domaines d’application

• Emballage
• Biens de consommation
• Intralogistique

Taille de fabrication : ZBX35
N° de commande | Diamètre [mm] | Matériau | Dureté Shore | Couleur | Raccord fileté
ZBX35-PU | 35 | Polyuréthane | 60 | Orange translucide | (aucun raccord spécifié)
ZBX35-PU-00-F | 35 | Polyuréthane | 60 | Orange translucide | (aucun raccord spécifié)
ZBX35-PU-14M | 35 | Polyuréthane | 60 | Orange translucide | (aucun raccord spécifié)
ZBX35-PU-18F | 35 | Polyuréthane | 60 | Orange translucide | G1/8" intérieur
ZBX35-PU-18F-M | 35 | Polyuréthane | 60 | Orange translucide | G1/8" intérieur
ZBX35-PU-18M | 35 | Polyuréthane | 60 | Orange translucide | (aucun raccord spécifié)
ZBX35-PU-38M | 35 | Polyuréthane | 60 | Orange translucide | (aucun raccord spécifié)

Taille de fabrication : ZBX45
N° de commande | Diamètre [mm] | Matériau | Dureté Shore | Couleur | Raccord fileté
ZBX45-PU | 45 | Polyuréthane | 60 | Orange translucide | (aucun raccord spécifié)
ZBX45-PU-00-F | 45 | Polyuréthane | 60 | Orange translucide | (aucun raccord spécifié)
ZBX45-PU-14M | 45 | Polyuréthane | 60 | Orange translucide | (aucun raccord spécifié)
ZBX45-PU-14M-M | 45 | Polyuréthane | 60 | Orange translucide | (aucun raccord spécifié)
ZBX45-PU-18F | 45 | Polyuréthane | 60 | Orange translucide | G1/8" intérieur
ZBX45-PU-18F-M | 45 | Polyuréthane | 60 | Orange translucide | G1/8" intérieur
ZBX45-PU-18M | 45 | Polyuréthane | 60 | Orange translucide | (aucun raccord spécifié)
ZBX45-PU-38M | 45 | Polyuréthane | 60 | Orange translucide | G3/8" extérieur

Taille de fabrication : ZBX55
N° de commande | Diamètre [mm] | Matériau | Dureté Shore | Couleur | Raccord fileté
ZBX55-PU | 55 | Polyuréthane | 60 | Orange translucide | (aucun raccord spécifié)
ZBX55-PU-00-F | 55 | Polyuréthane | 60 | Orange translucide | (aucun raccord spécifié)
ZBX55-PU-14M | 55 | Polyuréthane | 60 | Orange translucide | (aucun raccord spécifié)
ZBX55-PU-14M-M | 55 | Polyuréthane | 60 | Orange translucide | (aucun raccord spécifié)
ZBX55-PU-18F | 55 | Polyuréthane | 60 | Orange translucide | G1/8" intérieur
ZBX55-PU-18F-M | 55 | Polyuréthane | 60 | Orange translucide | G1/8" intérieur
ZBX55-PU-18M | 55 | Polyuréthane | 60 | Orange translucide | (aucun raccord spécifié)
ZBX55-PU-38M | 55 | Polyuréthane | 60 | Orange translucide | G3/8" extérieur

Notes

• Matériau : Polyuréthane
• Dureté Shore : 60
• Couleur : Orange translucide
• Diamètres disponibles : 35 mm, 45 mm, 55 mm
• Options de raccord fileté (selon référence) : G1/4" extérieur, G1/8" extérieur, G1/8" intérieur, G3/8" extérieur

Caractéristiques / spécifications techniques

• Type de produit : Dispositif d’aspiration à soufflet
• Série : ZBX
• Compensation de hauteur et amortissement : 2,5 soufflets
• Structure profilée sous la ventouse : augmente la friction
• Convient pour : surfaces planes et convexes
• Domaines typiques : emballage, biens de consommation, intralogistique
• Matériau : Polyuréthane
• Dureté Shore : 60
• Couleur : Orange translucide
• Taille de fabrication : ZBX35, ZBX45, ZBX55
• Raccords fréquemment rencontrés : G1/4", G1/8" (int./ext.), G3/8"
