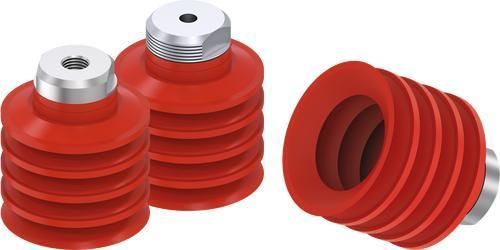

Ventouse à soufflet ZBL series

en siliconeen NBR60 shore A

Présentation

• Géométrie optimale

  • Pour la manutention de pièces flexibles
  • Compensation de hauteur et fonction d’amortissement grâce à jusqu’à 4,5 soufflets
• Domaines d’application

  • Emballage
  • Biens de consommation
  • Intralogistique

Produits (par taille de fabrication)

Taille de fabrication: ZBL10
N° de commande | Diamètre | Matériau | Dureté Shore | Couleur | Raccord fileté
ZBL10-N | 10 mm | NBR | 60 | noir | —
ZBL10-N-M5M | 10 mm | NBR | 60 | noir | M5 extérieur
ZBL10-S | 10 mm | Silicone | 55 | rouge | —
ZBL10-WS | 10 mm | Silicone alimentaire | 55 | blanc translucide | —

Taille de fabrication: ZBL15
N° de commande | Diamètre | Matériau | Dureté Shore | Couleur | Raccord fileté
ZBL15-N | 15 mm | NBR | 60 | noir | —
ZBL15-N-M5M | 15 mm | NBR | 60 | noir | M5 extérieur
ZBL15-S | 15 mm | Silicone | 55 | rouge | —
ZBL15-WS | 15 mm | Silicone alimentaire | 55 | blanc translucide | —

Taille de fabrication: ZBL20
N° de commande | Diamètre | Matériau | Dureté Shore | Couleur | Raccord fileté
ZBL20-N | 20 mm | NBR | 60 | noir | —
ZBL20-N-18F | 20 mm | NBR | 60 | noir | G1/8" intérieur
ZBL20-N-M5F18M | 20 mm | NBR | 60 | noir | M5 intérieur - G1/8" extérieur
ZBL20-S | 20 mm | Silicone | 55 | rouge | —
ZBL20-WS | 20 mm | Silicone alimentaire | 55 | blanc translucide | —

Taille de fabrication: ZBL30
N° de commande | Diamètre | Matériau | Dureté Shore | Couleur | Raccord fileté
ZBL30-N | 30 mm | NBR | 60 | noir | —
ZBL30-N-14M | 30 mm | NBR | 60 | noir | G1/4" extérieur
ZBL30-N-18F | 30 mm | NBR | 60 | noir | G1/8" intérieur
ZBL30-S | 30 mm | Silicone | 55 | rouge | —
ZBL30-WS | 30 mm | Silicone alimentaire | 55 | blanc translucide | —

Taille de fabrication: ZBL35
N° de commande | Diamètre | Matériau | Dureté Shore | Couleur | Raccord fileté
ZBL35M-N | 35 mm | NBR | 60 | noir | —
ZBL35M-S | 35 mm | Silicone | 55 | rouge | —
ZBL35M-WS | 35 mm | Silicone alimentaire | 55 | blanc translucide | —

Taille de fabrication: ZBL40
N° de commande | Diamètre | Matériau | Dureté Shore | Couleur | Raccord fileté
ZBL40-N / ZBL40B-N | 40 mm | NBR | 60 | noir | —
ZBL40-N-14M | 40 mm | NBR | 60 | noir | G1/4" extérieur
ZBL40-S / ZBL40B-S | 40 mm | Silicone | 55 | rouge | —
ZBL40-WS | 40 mm | Silicone alimentaire | 55 | blanc translucide | —

Taille de fabrication: ZBL50
N° de commande | Diamètre | Matériau | Dureté Shore | Couleur | Raccord fileté
ZBL50-N | 50 mm | NBR | 60 | noir | —
ZBL50-N-14M | 50 mm | NBR | 60 | noir | G1/4" extérieur
ZBL50-N-18F | 50 mm | NBR | 60 | noir | G1/8" intérieur
ZBL50-S | 50 mm | Silicone | 55 | rouge | —
ZBL50-WS | 50 mm | Silicone alimentaire | 55 | blanc translucide | —

Remarques sur la désignation des variantes

• Les suffixes indiquent matériau et variantes de raccord: -N = NBR, -S = Silicone, -WS = Silicone alimentaire.
• Options de filetage: M5 (int./ext.), G1/8" (int./ext.), G1/4" ext., G3/8" ext. et combinaisons (p.ex. M5 intérieur - G1/8" extérieur).

Caractéristiques / spécifications techniques

• Série: ZBL (dispositif d’aspiration à soufflet)
• Type de produit: dispositif d’aspiration à soufflet pour pièces flexibles
• Fonctions principales: compensation de hauteur et amortissement (jusqu’à 4,5 soufflets)
• Applications types: emballage, biens de consommation, intralogistique
• Tailles disponibles: ZBL10, ZBL15, ZBL20, ZBL30, ZBL35, ZBL40, ZBL50
• Diamètres: 10, 15, 20, 30, 35, 40, 50 mm
• Matériaux: NBR, Silicone, Silicone alimentaire
• Duretés Shore: 55, 60
• Couleurs: noir (NBR), rouge (Silicone), blanc translucide (Silicone alimentaire)
