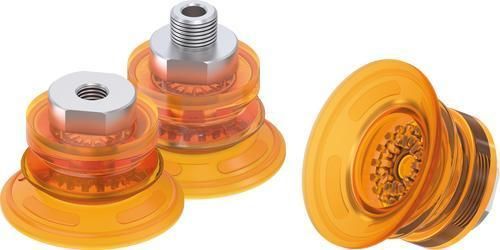

Ventouse à soufflet ZBF series

en siliconeen polyuréthaneen NBR

Présentation

• Géométrie optimale

  • Pour des plaques métalliques ainsi que des pièces de carrosserie minces, huileuses et incurvées
  • Structure profilée sur la face inférieure de la ventouse pour une friction accrue entre la pièce à usiner et le dispositif d’aspiration
  • Compensation de la hauteur et fonction d’amortissement grâce à 1,5 soufflet
• Caractéristiques générales

  • Disponible en différentes tailles de fabrication (ZBF25, ZBF30, ZBF40, ZBF50, ZBF60)
  • Matériaux disponibles : NBR, Polyuréthane (PU), Silicone
  • Duretés Shore : 55, 60 (selon variante)
  • Couleurs indiquées : bleu (NBR), orange translucide (PU), roué (Silicone)

Domaines d'application

• Automobile
• Verre
• Bois et matériels composés
• Métal

Variantes / Références (extraits du tableau produits)
Format: Diamètre [mm] | Référence(s) principales

ZBF25 (25 mm)
ZBF25-N, ZBF25-N-14F, ZBF25-N-14M, ZBF25-N-18F, ZBF25-N-M10M, ZBF25-PU, ZBF25-PU-14F, ZBF25-PU-14M, ZBF25-PU-18F, ZBF25-PU-M10M, ZBF25-S-14F, ZBF25-S-14M, ZBF25-S-18F, ZBF25-S-M10M

ZBF30 (30 mm)
ZBF30-N, ZBF30-N-14F, ZBF30-N-14M, ZBF30-N-18F, ZBF30-N-M10M, ZBF30-PU, ZBF30-PU-14F, ZBF30-PU-14M, ZBF30-PU-18F, ZBF30-PU-M10M, ZBF30-S-14F, ZBF30-S-14M, ZBF30-S-18F, ZBF30-S-M10M

ZBF40 (40 mm)
ZBF40-N, ZBF40-N-14F, ZBF40-N-14M, ZBF40-N-18F, ZBF40-N-M10M, ZBF40-PU, ZBF40-PU-14F, ZBF40-PU-14M, ZBF40-PU-18F, ZBF40-PU-M10M, ZBF40-S-14F, ZBF40-S-14M, ZBF40-S-18F, ZBF40-S-M10M

ZBF50 (50 mm)
ZBF50-N, ZBF50-N-14F, ZBF50-N-14M, ZBF50-N-18F, ZBF50-N-38F, ZBF50-N-38M, ZBF50-N-M10M, ZBF50-PU, ZBF50-PU-14F, ZBF50-PU-14M, ZBF50-PU-18F, ZBF50-PU-38F, ZBF50-PU-38M, ZBF50-PU-M10M, ZBF50-S, ZBF50-S-14F, ZBF50-S-14M, ZBF50-S-18F, ZBF50-S-38F, ZBF50-S-38M, ZBF50-S-M10M, ZBF50-N-38F, ZBF50-N-38M (variantes filetées G3/8 etc.)

ZBF60 (60 mm)
ZBF60-N, ZBF60-N-12F, ZBF60-N-14F, ZBF60-N-14M, ZBF60-N-18F, ZBF60-N-38F, ZBF60-N-38M, ZBF60-N-M10M, ZBF60-PU, ZBF60-PU-12F, ZBF60-PU-14F, ZBF60-PU-14M, ZBF60-PU-18F, ZBF60-PU-38F, ZBF60-PU-38M, ZBF60-PU-M10M, ZBF60-S, ZBF60-S-12F, ZBF60-S-14F, ZBF60-S-14M, ZBF60-S-18F, ZBF60-S-38F, ZBF60-S-38M, ZBF60-S-M10M

Remarques sur les variantes
Les suffixes indiquent le matériau et le type de raccord/filetage (ex. "-N" = NBR, "-PU" = polyuréthane, "-S" = silicone ; "-14F"/"-14M"/"-18F" etc. indiquent types/tailles de raccord fileté ou configuration). Certaines références proposent raccords filetés G1/4, G1/8, G1/2, G3/8 ou M10 (int./ext.) selon variante et taille.

Caractéristiques / spécifications techniques

• Principe: ventouse à soufflet (1,5 soufflet) avec compensation de hauteur et fonction d’amortissement
• Surface inférieure profilée pour augmenter la friction et améliorant la tenue des pièces huileuses/inclinées
• Matériaux: NBR (bleu), Polyuréthane (orange translucide), Silicone (roue)
• Diamètres disponibles: 25 mm, 30 mm, 40 mm, 50 mm, 60 mm
• Duretés Shore disponibles: 55, 60 (selon matériau/variante)
• Options de raccord fileté: G1/2 (int.), G1/4 (int./ext.), G1/8 (int.), G3/8 (int./ext.), M10 extérieur (entre autres selon variante)
• Conçue pour: plaques métalliques, pièces carrosserie minces, surfaces huileuses, pièces incurvées
• Nombre important de références permettant adaptation au type de matériau et au montage souhaité (raccords filetés variés et variantes avec lèvre, soufflet ou profil PU/Silicone)
