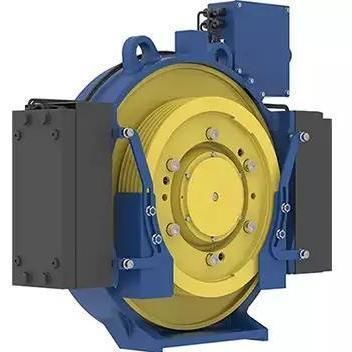

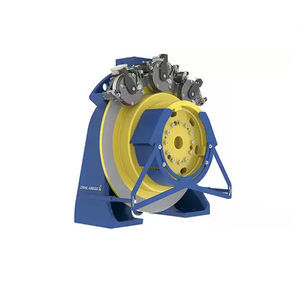

Moteur synchrone ZAdisc

400Vavec freinde traction

Présentation
La machine d'ascenseur ZAdisc remplace la machine d'origine sur une base 1:1. La poulie de traction est préparée pour le câble existant. En utilisant l'élément de fixation et la pince existants, il n'est plus nécessaire de modifier significativement les rails de guidage. La conception très plate du ZAdisc permet d'optimiser les dimensions de l'arbre. Le concept de modernisation RETROFITBLUE en deux étapes permet de passer des pièces de rechange d'origine aux composants ZIEHL-ABEGG disponibles sur le marché libre. L'installation du variateur ZAdyn4CS (étape 1) et le remplacement de l'ancienne machine d'ascenseur par un ZAdisc (étape 2) permettent de créer un système d'ascenseur moderne avec des performances et un confort de roulage nettement améliorés.

Caractéristiques & particularités
Entraînement sans engrenage, à excitation permanente, pour ascenseurs à câble avec poulie motrice sans local machinerie. Conception compacte et montage de l'entraînement sur les rails de guidage permettant d'obtenir des dimensions d'arbre optimales. Le frein homologué peut servir d'élément d'équipement de protection pour empêcher une vitesse excessive en montée et pour prévenir un déplacement involontaire de la cabine.

Utilisations et domaines d'application

• Charges utiles jusqu'à 1125 kg
• Vitesses jusqu'à 2,5 m/s
• Diamètres de poulie motrice : 400 mm et 480 mm
• Modernisation et nouvelle installation de systèmes avec moteurs à rotor à disques

Versions du ZAdisc
SL506

• Charge utile : jusqu'à 675 kg (2:1)
• Vitesse : jusqu'à 1,6 m/s
• Charge par essieu : jusqu'à 1800 kg
• Poulie motrice : 400 mm
• Profondeur d'installation < 200 mm
• Capteurs de proximité inductifs (en option)
• Support de montage

SL510

• Charge utile : jusqu'à 1125 kg (2:1)
• Vitesse : jusqu'à 2,5 m/s
• Charge par essieu : jusqu'à 2400 kg
• Poulie motrice : 480 mm
• Profondeur d'installation < 200 mm
• Capteurs de proximité inductifs (en option)
• Support de montage

Caractéristiques / spécifications techniques

• Type d'entraînement : moteur synchrone sans engrenage à excitation permanente (gearless)
• Remplacement 1:1 des machines d'origine ; poulie préparée pour câble existant
• Profondeur d'installation compacte : < 200 mm
• Poulies motrices disponibles : 400 mm (SL506) et 480 mm (SL510)
• Charges utiles : SL506 jusqu'à 675 kg (2:1), SL510 jusqu'à 1125 kg (2:1)
• Vitesses nominales : SL506 jusqu'à 1,6 m/s, SL510 jusqu'à 2,5 m/s
• Charge par essieu : SL506 jusqu'à 1800 kg, SL510 jusqu'à 2400 kg
• Options : capteurs de proximité inductifs, supports de montage
• Compatibilité modernisation : concept RETROFITBLUE et intégration du variateur ZAdyn4C / ZAdyn4CS
• Frein homologué utilisable comme élément d'équipement de protection
