Unité d'entraînement câbles ZAtop
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Spécifications
- câbles
Description
Aperçu
Caractéristiques et particularités
Applications et domaines d’utilisation
Versions du ZAtop (données clés par modèle)
SM132/A
SM132/B
SM180
SM190
SM200
SM205
SM210
SM250
SM315
Caractéristiques / spécifications techniques

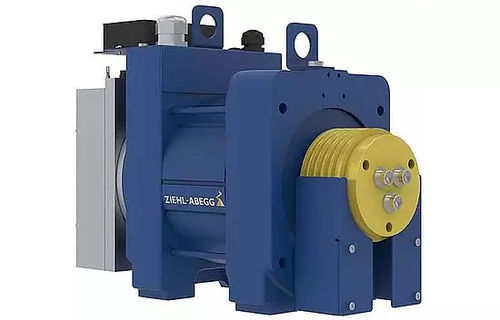

- ZAtop est un entraînement d’ascenseur sans engrenage à excitation par aimant permanent, conçu pour les ascenseurs à poulie motrice. Il associe des dimensions d’installation compactes à une motorisation et une régulation adaptées, permettant de réduire la consommation d’énergie sur le cycle de vie et l’emprise au sol pour les ascenseurs avec ou sans local machinerie.
Caractéristiques et particularités
- Entraînement synchrone sans engrenage à aimant permanent pour ascenseurs à poulie motrice
- Construction compacte, adapté aux installations avec ou sans local machinerie
- Frein homologué pouvant être intégré aux dispositifs de protection contre la survitesse et le déplacement involontaire
- Efficacité énergétique élevée et fonctionnement peu bruyant
- Options disponibles selon versions : desserrage/désactivation mécanique du frein, ventilation forcée pour durée d’enclenchement prolongée, détecteur de proximité inductif, divers types d’encodeurs (EnDat, SSI, BISS C, SinCos)
Applications et domaines d’utilisation
- Charges utiles jusqu’à 6 500 kg selon modèle
- Vitesses jusqu’à 4,0 m/s selon modèle
- Diamètres de poulie motrice de 120 mm à 640 mm
Versions du ZAtop (données clés par modèle)
SM132/A
- Charge utile : jusqu’à 1 050 kg (2:1)
- Vitesse : jusqu’à 1,6 m/s
- Charge sur essieu : jusqu’à 1 700 kg
- Largeur de montage : 210 mm
- Poulie motrice : 120 mm ou 160 mm
- Options : desserrage mécanique du frein, détecteur de proximité inductif
SM132/B
- Charge utile : jusqu’à 1 050 kg (2:1)
- Vitesse : jusqu’à 2,5 m/s
- Charge sur essieu : jusqu’à 2 400 kg
- Largeur de montage : 210 mm
- Poulie motrice : 120 mm à 200 mm
- Options : desserrage mécanique du frein, détecteur de proximité inductif
SM180
- Charge utile : jusqu’à 1 275 kg (2:1)
- Vitesse : jusqu’à 1,6 m/s
- Charge sur essieu : jusqu’à 2 500 kg
- Largeur de montage : 256 mm
- Poulie motrice : 160 mm à 240 mm
- Options : détecteur de proximité inductif, déblocage mécanique du frein, ventilation forcée pour durée d’enclenchement prolongée
SM190
- Charge utile : jusqu’à 1 200 kg (2:1)
- Vitesse : jusqu’à 1,6 m/s
- Charge sur essieu : jusqu’à 2 400 kg
- Largeur de montage : 320 mm
- Poulie motrice : 200 mm ou 240 mm
- Option : ventilation forcée pour durée d’enclenchement prolongée
SM200
- Charge utile : jusqu’à 2 000 kg (2:1)
- Vitesse : jusqu’à 3,0 m/s
- Charge sur essieu : jusqu’à 3 600 kg
- Largeur de montage : 320 mm
- Poulies motrices : 160 mm à 500 mm
- Options : desserrage mécanique du frein, ventilation forcée pour durée d’enclenchement supérieure
SM205
- Charge utile : jusqu’à 1 050 kg (1:1)
- Vitesse : jusqu’à 2,0 m/s
- Charge sur essieu : jusqu’à 4 800 kg
- Largeur de montage : 345 mm
- Poulie motrice : 160 mm ou 200 mm
- Options : desserrage mécanique du frein, ventilation forcée, détecteur de proximité inductif
SM210
- Charge utile : jusqu’à 2 500 kg (2:1)
- Vitesse : jusqu’à 3,0 m/s
- Charge sur essieu : jusqu’à 4 500 kg
- Largeur de montage : 340 mm
- Poulie motrice : 240 mm à 520 mm
- Options : desserrage mécanique du frein, ventilation forcée, détecteur de proximité inductif
SM250
- Variantes de charge utile : 1 800 kg (1:1) / 3 500 kg (2:1) / 6 500 kg (4:1)
- Vitesse : jusqu’à 4,0 m/s
- Charge sur essieu : jusqu’à 13 000 kg
- Largeur de montage : max. 794 mm (SM250.100C)
- Poulie motrice : 320 mm à 640 mm
- Options : desserrage mécanique du frein, ventilation forcée, détecteur de proximité inductif
SM315
- Charge utile : 5 000 kg (2:1)
- Vitesse : jusqu’à 2,5 m/s
- Charge sur essieu : jusqu’à 13 000 kg
- Largeur de montage : max. 1 108 mm (SM315.100A)
- Poulie motrice : 520 mm ou 640 mm
- Options : desserrage mécanique du frein, ventilation forcée, détecteur de proximité inductif
Caractéristiques / spécifications techniques
- Type : entraînement synchrone sans engrenage à excitation par aimant permanent pour ascenseurs à poulie motrice
- Conception : compacte, pour installations avec ou sans local machinerie
- Frein : frein homologué utilisable dans les dispositifs de protection contre la survitesse et les mouvements involontaires
- Encodeurs compatibles : EnDat, SSI, BISS C, SinCos
- Options courantes : desserrage mécanique du frein, ventilation forcée, détecteurs de proximité inductifs, variantes d’encodeurs et d’activation du frein
- Plage de performances : charges utiles de ~1 050 kg à 6 500 kg, vitesses jusqu’à 4,0 m/s, diamètres de poulie 120–640 mm
