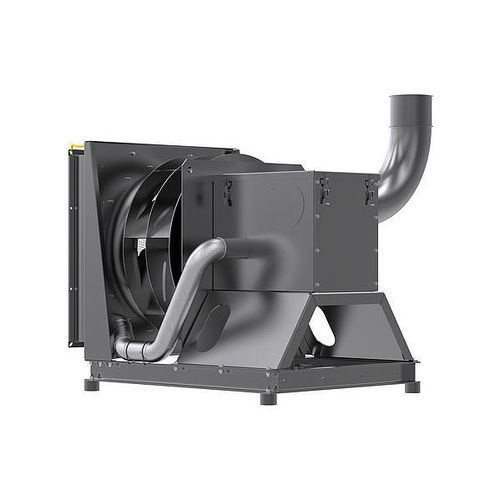

Ventilateur centrifuge PK 802

de circulation d'airde refroidissementAC

Présentation
ZIEHL-ABEGG développe des solutions de ventilation individuelles et personnalisées pour des industries et des applications très différentes : unités de climatisation, industrie céramique, industrie chimique et pharmaceutique, refroidissement des générateurs et des moteurs ainsi que les applications ferroviaires. Ventilateurs en caisson, ventilateurs intégrés et ventilateurs à fonctionnement libre adaptés à chaque application. Variables, flexibles et optimisés pour un rendement maximal.

Spécification produit
Ventilateurs en caisson, ventilateurs à bouchon et ventilateurs à fonctionnement libre personnalisés selon l'application.

Caractéristiques et particularités

• Adaptation flexible à la structure existante
• Turbines, boîtiers, buses d'admission et plaques support librement configurables
• Configuration variable en fonction du point de fonctionnement souhaité
• Versions spéciales pour dispositifs d'étanchéité d'arbre et pièces rapportées
• Enveloppes du moteur, silencieux, filtres d'aspiration, sacs d'aspiration, clapets

Concepts de moteurs

• Moteurs standards IEC type IMB3 ou IMB5
• Moteurs spéciaux possibles : isolation thermique ISO H ou arbres en acier inoxydable

Version antidéflagrante (exemples de caractéristiques)

• Protection antistatique de la surface via revêtement par poudre (RAL 9005 et RAL 7035)

Détails techniques et conditions d'emploi

• Séparation des zones possible avec joint d'arbre radial adapté
• Classe de température T4 / T125 °C
• Groupe d'appareils IIB + H2
• Moteur à rotor interne
• EPL : Gb / Gc / Db / Dc
• Zones couvertes : 1 / 2 / 21 / 22
• Type de protection du moteur au démarrage : Ex d / Ex de
• Type de protection du ventilateur au démarrage : Ex h (sécurité de construction «c»)
• Adapté aux températures ambiantes : -20 à +40 / +60 °C
• Certificats disponibles : ATEX

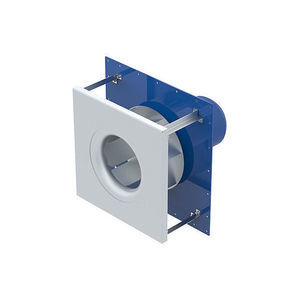

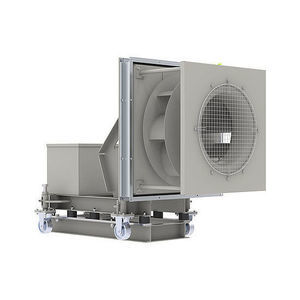

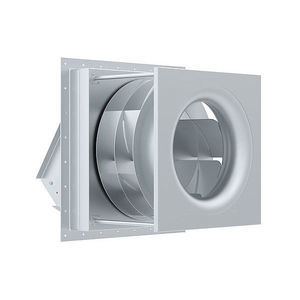

Exemples de modèles illustrés

• PK 802 (exemple d'application / images)

Caractéristiques / spécifications techniques

• Produits configurables : ventilateurs en caisson, ventilateurs à bouchon, ventilateurs à fonctionnement libre
• Options de configuration : turbines, boîtiers, buses d'admission, plaques support
• Options moteur : IMB3 / IMB5 ; versions ISO H ; arbres inox
• Options d'étanchéité et pièces adaptées selon application
• Versions antidéflagrantes avec protection de surface et certifications ATEX
• Plage de température ambiante : -20 à +40 / +60 °C (selon version)
• Zones et niveaux de protection : zones 1/2/21/22 ; EPL Gb/Gc/Db/Dc
• Protections au démarrage : Ex d / Ex de (moteur) ; Ex h (ventilateur)
