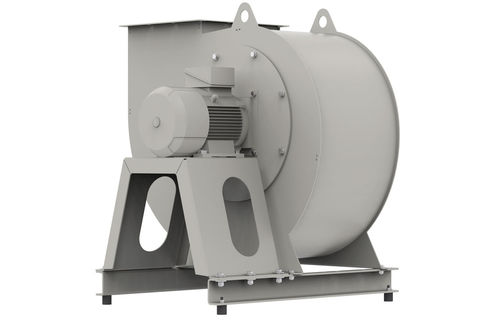

Ventilateur centrifuge PK 352

ACà moteur électriqueà moteur asynchrone

Présentation Les ventilateurs d’air de process ZIEHL-ABEGG sont utilisés dans les machines industrielles et les systèmes de production de nombreux secteurs. Ils assurent le transport d’air nécessaire pour la ventilation, le séchage et le refroidissement. Des versions antidéflagrantes certifiées ATEX sont disponibles pour les applications comportant des gaz, vapeurs ou poussières inflammables.

Caractéristiques produit Ventilateurs radiaux à carcasse spirale, aspiration d’un seul côté, entraînement direct. Température maximale du fluide transporté : 400 °C.

Caractéristiques et particularités

• Roue haute performance à pales courbées vers l’arrière, équilibrage dynamique
• Carcasse spirale robuste, soudée, en tôle d’acier revêtue
• RAL 7032 ou acier inoxydable décapé et passivé
• Moteur d’entraînement : moteur IEC standard en versions IMB3 & IMB5 et autres versions courantes
• Débit volumétrique : 22 000–100 000 m³/h
• Pression disponible : 2 600–20 000 Pa

Concepts de moteurs

• Moteurs standards IEC : type constructif IMB3 ou IMB5
• Moteurs spéciaux en option : ISO H ou moteurs avec arbre en acier inoxydable

Version antidéflagrante (ATEX) — caractéristiques

• Protection antistatique de la surface par revêtement poudre (ex. RAL9005 et RAL7035)
• Séparation des zones possible via un joint d’arbre radial adapté
• Classe de température : T4 / T125 °C
• Groupe d’équipement : IIB+H2
• Moteur à rotor interne (AC)
• EPL : Gb / Gc / Db / Dc
• Zones d’application : Zone 1 / 2 / 21 / 22
• Protections moteur au démarrage : Ex d / Ex de / Ex eb / Ex ec / Ex tb / Ex tc
• Protection du ventilateur au démarrage : Ex h (sécurité de construction «c»)
• Température ambiante (ATEX) : -20 à +40/60 °C
• Certificats : ATEX (versions antidéflagrantes disponibles)

Caractéristiques techniques

• Type : Ventilateur radial à carcasse spirale, aspiration d’un seul côté, entraînement direct
• Température maximale du fluide transporté : 400 °C
• Débit volumétrique : 22 000–100 000 m³/h
• Pression disponible : 2 600–20 000 Pa
• Roue : pales courbées vers l’arrière, équilibrage dynamique
• Matériaux de la carcasse : tôle d’acier revêtue (ex. RAL7032) ou acier inoxydable décapé et passivé
• Moteurs compatibles : IEC IMB3 / IMB5 ; options : ISO H, arbres inox
• Versions antidéflagrantes : certification ATEX, classes T4/T125 °C, EPL Gb/Gc/Db/Dc, groupe IIB+H2
• Température ambiante d’utilisation (ATEX) : -20 °C à +40/60 °C
