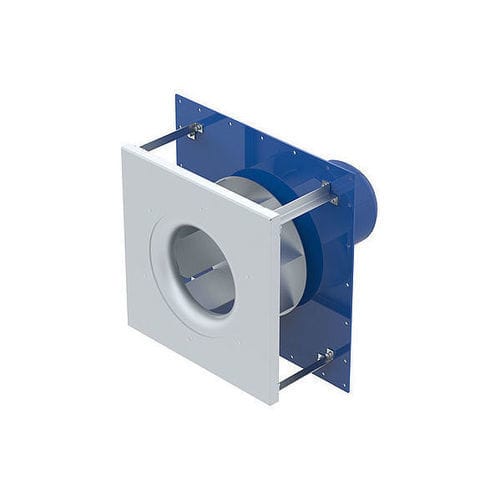

Ventilateur centrifuge PR 352

à grande plage de températureshaute températuremodulable

Description
ZIEHL-ABEGG transforme le flux d'air en mouvement contrôlé. Les ventilateurs centrifuges intégrés non isolés à roue libre sont conçus pour une intégration dans des appareils sans boîtier et conviennent aux applications industrielles telles que les cabines de peinture, les installations d'extraction et la technique de séchage.

Spécification produit

• Ventilateurs radiaux intégrés à roue libre, non isolés
• Ventilateurs radiaux à intégrer dans des appareils, sans boîtier
• Température max. admissible du fluide : +100 °C

Caractéristiques et particularités
Ventilateurs radiaux à intégrer dans des appareils, sans boîtier. Température maximale du fluide d'alimentation +100 °C. Roue à pales orientées vers l'arrière. Tôle de support disponible en version carrée, rectangulaire ou ronde ; cuve de support carrée ou rectangulaire. Conception modulaire : tôle de support carrée avec buse d’admission montée et ajustée, ou roue motorisée avec buse d’admission desserrée ou montée. Profondeur de montage de la cuve de support configurable selon l'utilisateur.

Concepts de moteurs

• Moteurs standards IEC : IMB3 ou IMB5
• Options moteurs spéciales : ISO H ou arbres en acier inoxydable

Version antidéflagrante

• Protection antistatique de la surface par revêtement poudre (RAL 9005 et RAL 7035)
• Classe de température T4 / T125 °C
• Groupe d'appareils IIB + H2
• Option moteur à rotor interne
• EPL : Gb / Gc / Db / Dc
• Zones : 1 / 2 / 21 / 22
• Séparation des zones possible avec joint d'arbre radial adapté
• Types de protection moteur au démarrage : Ex d / Ex de / Ex eb / Ex ec / Ex tb / Ex tc
• Protection du ventilateur au démarrage : Ex h (sécurité de construction «c»)
• Températures ambiantes admissibles : -20 à +40/+60 °C
• Certificats : ATEX

Applications

• Ateliers de peinture et installations d'extraction
• Technique de séchage

Caractéristiques / spécifications techniques

• Type : Ventilateurs radiaux intégrés à roue libre, non isolés
• Utilisation : Intégration dans appareils sans boîtier
• Température maximale du fluide : +100 °C
• Roue : pales courbées vers l'arrière
• Supports : tôle de support (carrée, rectangulaire ou ronde); cuve de support (carrée ou rectangulaire)
• Conception : Modulaire, options de buse d'admission (montée/ajustée ou desserrée/montée)
• Profondeur de montage : configurable
• Moteurs : IEC IMB3 / IMB5 ; options ISO H ou arbres inox
• Versions ATEX disponibles : EPL Gb/Gc/Db/Dc, zones 1/2/21/22, classe de température T4/T125
• Température ambiante de fonctionnement : -20 à +40/+60 °C
