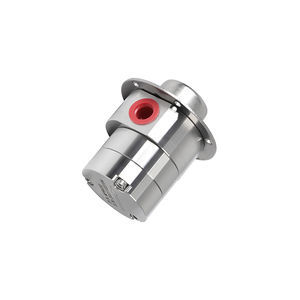

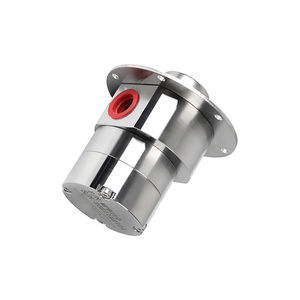

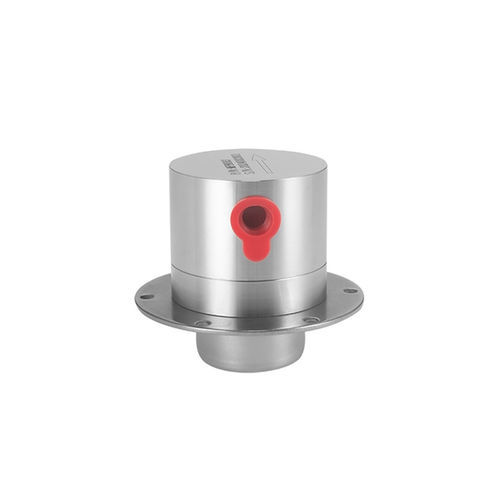

Pompe à engrenage hélicoïdal MPB003

pour produits chimiquesà entraînement magnétiquestationnaire

Présentation
Le principe d'entraînement magnétique de la pompe micro à engrenages MPB003 assure une chambre de pompe entièrement étanche. Pas de pulsation, pas de fuite, faible niveau sonore, encombrement réduit et longue durée de vie. Conçue pour fonctionner dans une plage de débit de 5–300 ml/min et des différences de pression de 0,5 à 20 bar.

Caractéristiques clés

• Sans pulsation, livraison précise : les engrenages hélicoïdaux assurent un transport continu et précis du fluide ; avec commande servo ou pas à pas, précision réalisable ±0,5 %.
• Forte capacité d'aspiration et pression de refoulement stable — adaptée aux livraisons haute pression de liquides à faible viscosité.
• Conception sans fuite : entraînement magnétique et joint torique statique isolent le fluide de l'extérieur.
• Fonctionnement silencieux : le couple transmis par accouplement magnétique évite le contact mécanique ; le maillage hélicoïdal réduit friction, chocs et vibrations.
• Longue durée de service : fabrication de précision et matériaux choisis pour une exploitation durable.

Matériaux et construction
Série MPB003 : engrenages en plastique technique haute performance PEEK ; options de corps et arbre : acier inoxydable 304 ou 316L ; options d'étanchéité : joint torique statique FKM ou PTFE. Transmission via accouplement magnétique interne/externe pour une pompe sans fuite. Convient pour le contrôle précis des débits, la manipulation de liquides haute pureté et sensibles à la contamination tels que micro-transfert, dosage, lubrification, pulvérisation, distribution, prélèvement, marquage, surpression, circulation, revêtement, peinture et dosage.

Spécification du modèle (tableau)
Model | MPB | 003 | B | A | A
Position | 1 | 2 | 3 | 4 | 5
1 - Série de pompe | MPB : Joint torique en caoutchouc
2 - Modèle/Déplacement | 003 : 0,10 ml/rotation ; Débit maximal : 0,3 L/min
3 - Corps de pompe | A : 304 ; B : 316L ; C : PPS ; Autres personnalisations disponibles
4 - Engrenage/Arbre | A : engrenage PEEK + arbre 316L ; B : engrenage PEEK + arbre céramique ; Autres personnalisations disponibles
5 - Filetage entrée/sortie | A : G1/8 ; B : G1/4 ; C : G3/8 ; D : G1/2 ; E : Autres personnalisations

Paramètres techniques (tableau)
Model | Déplacement (ml/rotation) | Débit (L/min) | Plage de viscosité (cps) | Plage de température | Différence de pression | Filtre d'entrée | Niveau de vide d'entrée | Bruit
MPB003 | 0,1 | 0,3 | 0–3000 cps | -40℃ ~ 100℃ | 0–20 Bar | Recommandé 400 mesh | -0,85 bar | 4000 RPM < 60 dB
Également disponibles (référence) : MPB010 0,28 ml/rev (1,0 L/min), MPB015 0,35 ml/rev (1,5 L/min), MPB030 0,9 ml/rev (3,0 L/min), MPB060 1,41 ml/rev (6,0 L/min), MPB075 1,7 ml/rev (6,0 L/min), MPB100 3,6 ml/rev (10 L/min), MPB150 5,4 ml/rev (15 L/min), MPB200 6,6 ml/rev (20 L/min), MPB350 12 ml/rev (35 L/min), MPB600 15 ml/rev (45 L/min), MPB1000 33 ml/rev (100 L/min).

Applications
Micro-dosage de précision, dosage, micro-transfert de liquides, prélèvement, revêtement, distribution, surpression, circulation, lubrification et autres systèmes de pompage nécessitant une pureté élevée et un contrôle précis du débit.

caractéristiques / spécifications techniques

• Model : MPB003
• Déplacement : 0,10 ml/rotation
• Débit maximal : 0,3 L/min (0,3 LPM)
• Série de joint : MPB = Joint torique en caoutchouc
• Matériaux du corps : A = 304 ; B = 316L ; C = PPS
• Options Engrenage/Arbre : A = engrenage PEEK + arbre 316L ; B = engrenage PEEK + arbre céramique
• Options filetage entrée/sortie : G1/8, G1/4, G3/8, G1/2
• Plage de viscosité : 0–3000 cps
• Plage de température : -40℃ à 100℃
• Différence de pression (max) : 0–20 Bar
• Filtre d'entrée recommandé : 400 mesh
• Vide d'entrée maximal : -0,85 bar
• Bruit : < 60 dB à 4000 RPM
• Matériaux clés : engrenages PEEK, corps/arbre inox 316L (ou 304), joints statiques (FKM ou PTFE)
