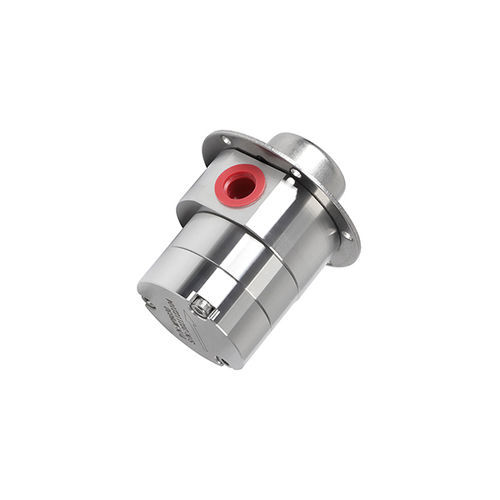

Pompe à engrenage MPB030

pour produits chimiquesà entraînement magnétiquestationnaire

Présentation
La pompe micro à entraînement magnétique MPB030 intègre une chambre de pompage totalement étanche grâce à l'accouplement magnétique. Elle assure un transfert de fluide sans pulsation et sans fuite, avec un faible niveau sonore et une empreinte compacte. Conçue pour des débits environnants 1,5–3 L/min et des pressions différentielles de 0,5–18 bar.

Caractéristiques clés

• Distribution précise sans pulsation
  Les engrenages hélicoïdaux assurent un transport continu et précis du fluide ; avec des moteurs pas à pas ou servomoteurs, la précision de livraison peut atteindre ±0,5 %.
• Forte capacité d'aspiration et pression stable
  Assure une pression de refoulement élevée et stable et une bonne délivrance de liquides à faible viscosité.
• Fonctionnement sans fuite
  L'entraînement magnétique associé à une étanchéité statique par joint torique isole le fluide pompé de l'extérieur pour éliminer les fuites.
• Faible niveau sonore
  Le couple est transmis par accouplement magnétique et les engrenages hélicoïdaux garantissent un engrènement régulier, réduisant friction, chocs et vibrations.
• Durée de vie prolongée
  Une fabrication de précision et des choix de matériaux adaptés prolongent la durée d'exploitation.

Matériaux & applications
Les MPB030 utilisent des engrenages en PEEK avec boîtiers et arbres disponibles en 316L, 304, PPS ou autres matériaux sur demande. Étanchéité : joint torique statique en FKM ou PTFE (FKM pour meilleure résistance à l'usure et à la température ; PTFE pour résistance chimique supérieure). La transmission s'effectue par accouplement magnétique interne/externe pour un transfert sans fuite. Applications typiques : micro-transfert de précision, dosage, lubrification, pulvérisation, distribution, échantillonnage, codage, surpression, circulation, revêtement, peinture et systèmes de mesurage.

Spécification du modèle (table)
Model | MPB | 030 | B | A | B
Position | 1 | 2 | 3 | 4 | 5
1 - Série de pompe : MPB : Joint torique en caoutchouc
2 - Modèle/Déplacement : 030 : 0,90 ml/rev ; Débit maxi 3 L/min
3 - Corps de pompe : A : 304 ; B : 316L ; C : PPS ; Autres options possibles
4 - Engrenage/Arbre : A : Engrenage PEEK + arbre 316L ; B : Engrenage PEEK + arbre céramique ; Autres options disponibles
5 - Filetage entrée/sortie : A : G1/8 ; B : G1/4 ; C : G3/8 ; D : G1/2 ; E : Options personnalisées

Paramètres techniques (table)
Header: Model | Displacement (ml/rev) | Flow (L/min) | Viscosity Range (cps) | Temperature Range | Pressure Difference | Inlet Filter | Inlet Vacuum Level | Noise
MPB003 | 0.1 ml/rev | 0.3 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB010 | 0.28 ml/rev | 1.0 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB015 | 0.35 ml/rev | 1.5 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB030 | 0.90 ml/rev | 3.0 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB060 | 1.41 ml/rev | 6.0 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB075 | 1.7 ml/rev | 6.0 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB100 | 3.6 ml/rev | 10 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB150 | 5.4 ml/rev | 15 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB200 | 6.6 ml/rev | 20 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB350 | 12 ml/rev | 35 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB600 | 15 ml/rev | 45 L/min | 0-12000 cps | -40°C ~ 100°C | 0-5 Bar | Recommended 400 mesh | -0.85 bar | 2000RPM < 60 dB
MPB1000 | 33 ml/rev | 100 L/min | 0-12000 cps | -40°C ~ 100°C | 0-5 Bar | Recommended 400 mesh | -0.85 bar | 2000RPM < 60 dB

Vue éclatée - pièces (extrait)
1 - Vis à empreinte hexagonale interne *3
2 - Couvercle avant
3 - Joint d'étanchéité 1
4 - Goupille *2
5 - Roue motrice
6 - Roue menée
7 - Chambre de pompe
8 - Manchon d'arbre *6
9 - Corps principal
10 - Joint d'étanchéité 2
11 - Aimant interne
12 - Coque de protection
13 - Plaque de montage
14 - Vis fraisée M3*6

Caractéristiques / spécifications techniques

• Référence commerciale : MPB030
• Déplacement : 0,90 ml/rev
• Débit maximal : jusqu'à 3,0 L/min
• Plage de pression différentielle applicable : jusqu'à 0–20 bar (typique MPB030)
• Plage de viscosité : 0–3000 cps
• Plage de température : -40°C à 100°C
• Bruit : < 60 dB à la vitesse nominale (4000 tr/min pour le groupe MPB030)
• Filtre d'entrée : maille 400 recommandée
• Niveau de vide d'entrée : -0,85 bar
• Matériaux du corps : 304 / 316L / PPS / personnalisable
• Options engrenage/arbre : engrenages PEEK avec arbre 316L ou arbre céramique (personnalisations possibles)
• Matériaux d'étanchéité : joint torique statique FKM ou PTFE
• Options filetage entrée/sortie : G1/8, G1/4, G3/8, G1/2 ou sur mesure
• Transmission : accouplement magnétique (interne/externe) assurant une opération entièrement scellée sans fuite
