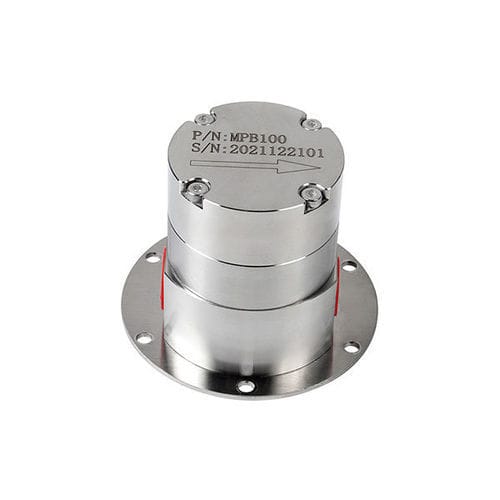

Pompe à engrenage hélicoïdal MPB100

à eaupour produits chimiquespour acide

Présentation
La série MPB de micro pompes à engrenages à entraînement magnétique utilise un couplage magnétique pour obtenir une chambre de pompe complètement étanche, assurant un transfert de fluide sans fuite, sans pulsation et à faible bruit. La MPB100 délivre 3,60 ml/tr avec un débit maximal de 10 L/min. Les options matériaux et joints rendent la série adaptée aux fluides haute pureté et corrosifs.

Caractéristiques

• Distribution précise sans pulsation
  Conception en engrenages hélicoïdaux pour un flux continu et mesuré ; avec des entraînements servo ou pas à pas, la précision peut atteindre ±0,5 %.
• Forte aspiration et pression stable
  Capacité à fournir une pression de transport élevée et régulière ; efficace pour le dosage en basse viscosité sous pression.
• Aucune fuite externe
  Le couplage magnétique associé à un joint statique (FKM ou PTFE) isole le fluide pompé de l'extérieur.
• Fonctionnement silencieux
  Le couple transmis par magnétisme évite le contact mécanique ; les engrenages hélicoïdaux réduisent frottement et vibrations.
• Longue durée de vie
  Fabrication de précision et matériaux performants pour une durabilité opérationnelle accrue.

Description de la série
Les pompes micro MPB sont conçues pour un contrôle de débit précis et des applications sensibles à la contamination. Les engrenages sont en plastique technique PEEK ; le corps et les arbres sont disponibles en acier inox 316L ou 304, avec PPS en alternative. Joints : FKM pour résistance à l'usure et à la température, PTFE pour une meilleure résistance chimique. Le couplage magnétique interne/externe garantit une transmission sans fuite.

Applications typiques
Déionisée, méthanol, solution d'urée, kérosène, additifs, huiles lubrifiantes, solutions alcalines/acides, solution d'ammoniac, solutions de cobalt, dialysat, éthylène glycol, fluides frigorigènes, encres, glycérine, résines phénoliques, agents de durcissement, essences aromatiques et liquides fluorés.

Spécification modèle
Model | MPB | 100 | B | A | C
Position | 1 | 2 | 3 | 4 | 5
1 - Série pompe : MPB (joint torique statique)
2 - Modèle/débit : 100 = 3,60 ml/tr ; débit max 10 L/min
3 - Corps pompe : A = 304 ; B = 316L ; C = PPS (autres options possibles)
4 - Engrenage/arbre : A = engrenage PEEK + arbre 316L ; B = engrenage PEEK + arbre céramique (options sur mesure)
5 - Filetage entrée/sortie : A = G1/8 ; B = G1/4 ; C = G3/8 ; D = G1/2 ; E = custom

Paramètres techniques
Modèle - Déplacement (ml/tr) - Débit (L/min)
MPB003 - 0,1 ml/tr - 0,3 L/min
MPB010 - 0,28 ml/tr - 1,0 L/min
MPB015 - 0,35 ml/tr - 1,5 L/min
MPB030 - 0,9 ml/tr - 3,0 L/min
MPB060 - 1,41 ml/tr - 6,0 L/min
MPB075 - 1,7 ml/tr - 6,0 L/min
MPB100 - 3,6 ml/tr - 10 L/min
MPB150 - 5,4 ml/tr - 15 L/min
MPB200 - 6,6 ml/tr - 20 L/min
MPB350 - 12 ml/tr - 35 L/min
MPB600 - 15 ml/tr - 45 L/min
MPB1000 - 33 ml/tr - 100 L/min

Paramètres communs :
Plage de viscosité : MPB003–MPB350 : 0–3000 cP ; MPB600 & MPB1000 : 0–12000 cP
Température : -40°C à 100°C
Différence de pression : MPB003–MPB350 : 0–20 bar ; MPB600 & MPB1000 : 0–5 bar
Filtre d'entrée recommandé : maille 400
Niveau de vide à l'aspiration : -0,85 bar
Bruit : petits modèles (vitesse élevée) 4000 tr/min < 60 dB ; grands modèles 2000 tr/min < 60 dB

Vue éclatée / composants

• Vis à six pans creux
• Cache avant
• Joints d'étanchéité
• Goupilles
• Engrenage moteur
• Engrenage entraîné
• Chambre de pompe
• Manchons d'arbre
• Corps principal
• Aimant interne
• Boîtier de protection
• Plaque de montage et fixations

Spécifications techniques

• Modèle : MPB100
• Déplacement : 3,60 ml/tr
• Débit maximum : 10 L/min
• Matériaux corps : 304 (A), 316L (B), PPS (C)
• Options engrenage/arbre : engrenage PEEK + arbre 316L (A) ; engrenage PEEK + arbre céramique (B) ; options sur mesure
• Étanchéité : joint torique statique (FKM ou PTFE)
• Filetages entrée/sortie : G1/8, G1/4, G3/8, G1/2, autres
• Viscosité : jusqu'à 3000 cP (majorité des modèles) ; jusqu'à 12000 cP (MPB600/MPB1000)
• Température : -40°C à 100°C
• Pression : jusqu'à 20 bar (petits modèles) ; jusqu'à 5 bar (modèles à fort débit)
• Filtre d'entrée recommandé : maille 400
• Niveau de vide à l'aspiration : -0,85 bar
• Fonctionnement : accouplement magnétique, chambre entièrement scellée — pas de contact d'étanchéité d'arbre mécanique, prévention des fuites et de la contamination
