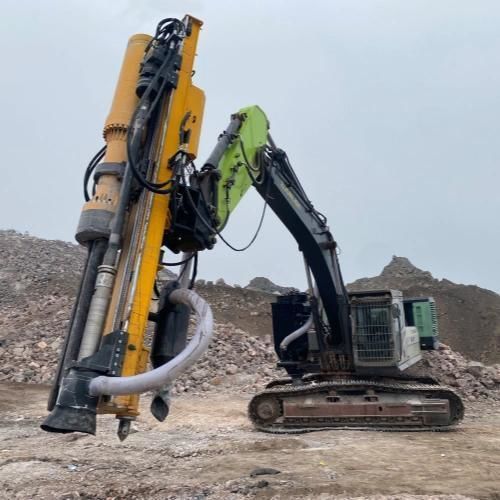

Éclateur de roche hydraulique YG series

pour applications minièrespour démolition contrôléeavec compresseur d'air intégré

Présentation du produit
Un diviseur de roche pour pelle fournit une méthode non explosive et à faible vibration pour casser des roches très dures (Mohs >7). L'attache utilise le circuit hydraulique de la pelle : elle fore un trou, insère des éléments en coin puis applique une forte force latérale en traction pour fendre la roche selon son grain naturel en quelques secondes. Cette fiche présente les usages courants, les modèles YG disponibles, les différences avec les brise‑rochers hydrauliques, un cas projet et les consignes de maintenance.

Domaines d'utilisation

• Carrières à ciel ouvert et bris secondaire où des blocs surdimensionnés bloquent les concasseurs.
• Fondations urbaines, tranchées et chantiers proches d'habitations où le dynamitage et les fortes vibrations sont interdits.
• Tunneliers et stabilisation de talus nécessitant un contrôle précis de la direction de fracture et l'évitement du sur‑creusement.

Options de modèles (YG Machinery)

• YG-1000 (pelles 24–36 t) : moteur de forage 22 kW ; force de fente 12 000 t ; diamètres de trou Φ89–127 mm ; profondeur max 1000 mm ; poids ≈4 t ; jusqu'à 411 m³/j.
• YG-1500 (pelles 36–48 t) : 30 kW ; force 15 000 t ; trou Φ135 mm ; profondeur jusqu'à 1250 mm ; poids ≈5 t ; jusqu'à 672 m³/j.
• YG-2000 (pelles 48–65 t) : 35 kW ; force 30 000 t ; trou Φ152 mm ; profondeur max 1500 mm ; jusqu'à 1080 m³/j.
• YG-3000 (classe lourde 48–65 t) : attachement ultra‑lourd (~8 t) ; 35 kW ; trou Φ203 mm ; profondeur max 1800 mm ; rotation 360° disponible pour excavation de grands panneaux rocheux.

Principe de fonctionnement vs brise‑rochers hydrauliques
Le diviseur de roche utilise l'expansion interne (force en traction) en écartant des coins depuis un trou foré pour créer des fractures contrôlées avec quasi‑zéro vibration, peu de poussière et sans projection. Les brise‑rochers appliquent des impacts externes (compression) adaptés aux roches tendres mais générant bruit élevé, vibrations et usure des burins.

Comparaison

• Mécanisme — Brise‑rochers : impact externe (compression) ; Diviseur de roche : expansion interne (traction).
• Préconisation — Brise‑rochers : roches tendres, schiste, roches altérées ; Diviseur : granit dur, basalte, calcaire compact.
• Bruit & vibration — Brise‑rochers : élevés ; Diviseur : faibles, quasi‑nul.
• Usure — Brise‑rochers : usure importante des burins et surchauffe hydraulique ; Diviseur : maintenance réduite, graissage des coins et remplacement périodique des mèches.

Notes opérationnelles & performances
Les unités YG intègrent forage, fendeur, poutre d'alimentation, compresseur et collecteur de poussière avec télécommande sans fil. Vitesse de forage typique en granit dur : 0,7–1,0 m/min. Temps de fente après forage : ≈40 s par trou. Compatibilité : pelles 24–65 t avec conduites brise‑rochers et adaptateurs hydrauliques appropriés.

Cas à l'étranger (résumé)

• Projet : tranchée à Madrid sur granite massif à proximité d'habitations (dynamitage interdit).
• Solution : YG-2000 monté sur pelle 45 t avec forage 35 kW embarqué et surmultiplicateur multi‑étagé.
• Résultats : forage ≈3 min et fente ≈40 s par trou ; production journalière ≈1 000 m³ ; consommation de carburant réduite ≈35 % ; fonctionnement silencieux et sans poussière conforme aux limites environnementales.

Maintenance & pièces d'usure

• Pièces d'usure principales : mèches, tiges de forage et coins en alliage forgé.
• Conseils : maintenir l'huile hydraulique propre ; appliquer du graissage haute pression sur les jeux de coins quotidiennement ; prévoir des jeux de coins et mèches de rechange pour éviter les arrêts.

Caractéristiques techniques

• Marque : YG Machinery.
• Série : YG (YG-1000, YG-1500, YG-2000, YG-3000).
• Compatibilité pelle : 24–65 t (selon modèle).
• Puissance moteur forage : 22 kW (YG-1000), 30 kW (YG-1500), 35 kW (YG-2000, YG-3000).
• Force de fente : 12 000 t (YG-1000), 15 000 t (YG-1500), 30 000 t (YG-2000), spéc. ultra‑lourde (YG-3000).
• Diamètre des trous : Φ89–127 mm (YG-1000), Φ135 mm (YG-1500), Φ152 mm (YG-2000), Φ203 mm (YG-3000).
• Profondeur max de fente : 1000, 1250, 1500, 1800 mm (selon modèle).
• Poids unité : ≈4 t (YG-1000), ≈5 t (YG-1500), jusqu'à ≈8 t (YG-3000).
• Rotation : jusqu'à 360° sur certains modèles (ex. YG-3000).
• Vitesse de forage typique en granit dur : 0,7–1,0 m/min ; fente : ≈40 s/trou.
• Équipements embarqués : forage, fendeur, poutre d'alimentation, compresseur, extracteur de poussière ; télécommande sans fil.
• Pièces de rechange recommandées : jeux de coins supplémentaires, mèches, tiges de forage.
