Coupe-béton

Aperçu

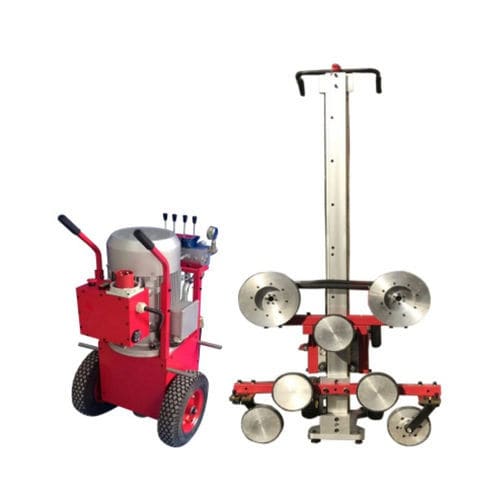

La scie à fil diamantée pour béton est un système de coupe actionné par hydraulique utilisant un câble à perles diamantées pour réaliser des découpes statiques précises du béton armé. Conçue pour des découpes profondes, des interventions sous l'eau et des géométries complexes, elle minimise les vibrations et protège les structures adjacentes tout en assurant une coupe continue.

Principe de fonctionnement et caractéristiques
L'unité est entraînée par une station de pompe hydraulique fournissant une pression d'huile stable à un moteur hydraulique. Le moteur fait tourner une roue motrice qui entraîne le câble à perles diamantées. Des poulies de renvoi guident la trajectoire du câble pour permettre une coupe par friction continue. Les caractéristiques principales incluent la tension et la régulation automatique de la vitesse, l'avance entièrement hydraulique, le refroidissement par eau et l'évacuation des débris, ainsi qu'une carcasse étanchée adaptée au travail sous l'eau. La coupe statique (sans vibration) permet des interventions sûres sur des sites sensibles.

Avantages principaux

• Capacité de coupe en profondeur — la longueur du fil peut être personnalisée pour atteindre des profondeurs de coupe très importantes.
• Fonctionnement sous-marin — corps de machine étanche et station de pompe hydraulique pilotée en surface pour des découpes sous-marines sans opérateur immergé.
• Coupe statique — fonctionnement sans vibration et à faible bruit, préservant les structures environnantes et adapté aux sites sensibles.
• Géométrie de coupe flexible — le fil peut s'enrouler autour de formes irrégulières pour des découpes complexes.
• Haute efficacité et entraînement hydraulique stable pour un fonctionnement continu.

Applications

• Démontage intégral et prélèvement précis de ponts et de jetées.
• Découpe de grandes plates-formes de quai et de pieux en béton sous l'eau.
• Réalisation d'ouvertures précises et modifications dans des structures en béton fortement armé.
• Utilisation combinée avec d'autres équipements de coupe pour la découpe de roche et de structures dures.

Points FAQ (résumés)

• Les fils pour béton utilisent généralement un procédé de frittage, une densité de perles plus importante et une résistance à l'usure supérieure par rapport aux fils destinés à la découpe de métal.
• La profondeur de coupe maximale dépend surtout de la longueur du fil et de la logistique du chantier ; le fil peut être adapté aux besoins du projet.
• La sécurité en milieu submergé est assurée par un corps de machine étanche et un contrôle hydraulique en surface, supprimant la nécessité d'opérateurs immergés.

Caractéristiques techniques

• Mode d'entraînement du fil : hydraulique
• Type de moteur (entraînement du fil) : HM-80, 2 cylindres
• Puissance d'entrée minimale : 25 HP / 33 HP
• Vitesse arbre de sortie : 350 / 940 / 1300 tr/min
• Longueur maximale du fil : 20 m
• Méthode d'avance : entièrement hydraulique
• Poids de la roue de scie à fil : 64 kg
• Poids du moteur : 14 kg
• Dimensions de la roue de scie à fil : 1700*700*800 mm
• Puissance moteur pompe hydraulique : 22 / 25 kW
• Tension : 220 V / 380 V, 50 Hz
• Type de pompe hydraulique : pompe à engrenages
• Moteur principal (débit) : 40-100 L/min
• Pression de travail : 15-20 MPa
• Capacité du réservoir d'huile : 17 L
• Poids de l'unité hydraulique : 160 kg
• Dimensions de l'unité hydraulique : 700*700*1200 mm
