Coupe-béton YG series

Présentation

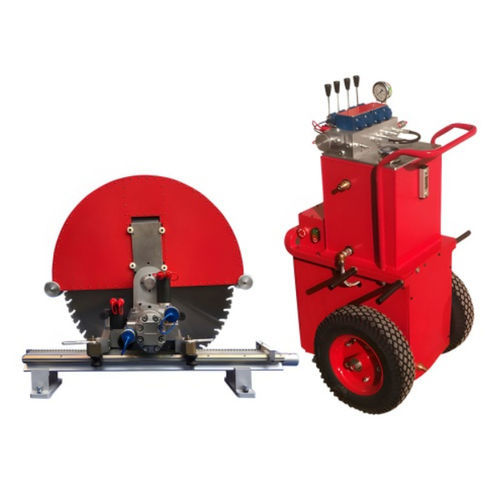

La scie murale hydraulique pour béton est un système de coupe monté sur rail, conçu pour réaliser des coupes profondes et précises dans les murs en béton armé. Les configurations YG 600 et YG 700 séparent l’unité hydraulique (power pack) de la tête de scie afin d’assurer un couple hydraulique continu tout en maintenant une tête de scie compacte et refroidie par eau pour une utilisation prolongée. Le système convient aux modifications structurelles lourdes avec vibration réduite et performance de coupe contrôlée.

Principaux composants

• Unité hydraulique (pompe d’huile hydraulique / power pack)
• Tête de scie avec moteur hydraulique (refroidissement par eau)
• Système de guidage monté sur rail pour des coupes précises et stables
• Réduction et vitesses multiples pour différents paramètres de coupe

Paramètres techniques (tableau)
Pompe d’huile hydraulique — Modèle | YG 600 | YG 700
Puissance max. | 25 kW | 30 kW
Méthode de refroidissement du moteur | Refroidissement par air | Refroidissement par eau
Tension nominale | 380 V 50 Hz | 380 V–420 V 50/60 Hz
Étages de pression | 3 | 3
Pression max. de fonctionnement | 200 bar / 20 MPa | 210 bar / 21 MPa
Débit d’huile | 30–80 L/min | 40–100 L/min
Dimensions (power pack) | 600 mm × 650 mm × 1050 mm | 500 mm × 520 mm × 1100 mm
Poids (power pack) | 220 kg | 140 kg

Scie murale — (tête de scie) | |
Plage diamètre lame | 800–1400 mm | 800–1600 mm
Profondeur de coupe | 620 mm | 730 mm
Pression de travail max. | 180 bar / 18 MPa | 200 bar / 20 MPa
Débit d’huile max. | 100 L/min | 100 L/min
Réduction | Engrenage | Engrenage
Vitesse de rotation | 450 / 950 / 1300 tr/min | 450 / 850 / 1200 tr/min
Dimensions (tête de scie) | 400 mm × 420 mm × 400 mm | 400 mm × 420 mm × 400 mm
Poids (tête de scie) | 38 kg | 39 kg

Avantages clés

• Efficacité hydraulique pour des coupes continues et intensives
• Capacité de coupe profonde jusqu’à 730 mm (YG 700)
• Guidage sur rail pour des coupes droites et planes et réduction des vibrations structurelles
• Commande à distance possible afin d’éloigner le personnel de la lame en rotation
• Moteur de tête refroidi par eau permettant une puissance soutenue avec un poids de tête réduit pour un montage facilité
• Configuration power pack séparé / tête de scie facilitant la portabilité et la maintenance
• Composants robustes prévus pour une exploitation continue afin de réduire les arrêts et le coût total de possession

Q&R (sélection)
Q : Pourquoi choisir une scie murale hydraulique plutôt qu’un autre type ?
R : Les scies murales hydrauliques conviennent aux projets lourds nécessitant un couple soutenu et une coupe continue. La transmission hydraulique fournit un couple constant et une fiabilité des composants pour les murs en béton épais.

Q : Comment la précision de la machine est‑elle garantie ?
R : La précision est assurée par le système de guidage monté sur rail ; les rails assurent une trajectoire stable pour que les coupes sur de grandes surfaces restent planes et précises, contribuant à préserver l’intégrité structurelle.

Q : Comment choisir entre une scie à câble diamant et une scie murale ?
R : Si la profondeur de coupe dépasse ~730 mm ou si la pièce est de forme irrégulière, la scie à câble diamant est généralement plus adaptée. Pour des murs plats jusqu’à 730 mm, la scie murale hydraulique offre en général un meilleur compromis entre vitesse et précision.

Applications et études de cas
La scie murale hydraulique est utilisée pour la modification structurelle, le renforcement et la création d’ouvertures (portes, fenêtres, gaines d’ascenseur) dans les grands bâtiments et infrastructures. Exemples : ouvertures profondes dans des installations énergétiques et découpes de rainures de précision pour renforcement de ponts nécessitant une précision sur rail et une exploitation continue.

Caractéristiques / spécifications techniques

• Profondeur de coupe maximale : jusqu’à 730 mm (YG 700)
• Plage diamètre de lame : 800–1600 mm (selon configuration)
• Puissance maximale de l’unité hydraulique : 25 kW (YG 600) ou 30 kW (YG 700)
• Tensions nominales : standard 380 V triphasé ; autres tensions configurables
• Pression de service : jusqu’à 210 bar (power pack YG 700) ; pression de travail scie jusqu’à 200 bar
• Débits d’huile : power pack 30–100 L/min selon modèle ; débit tête de scie jusqu’à 100 L/min
• Vitesses de rotation (multi‑étages) : par ex. 450 / 850 / 1200 tr/min ou 450 / 950 / 1300 tr/min
• Dimensions et poids du power pack et de la tête varient selon modèle (voir tableau technique)
• Système de guidage sur rail pour coupes haute précision et faible vibration
