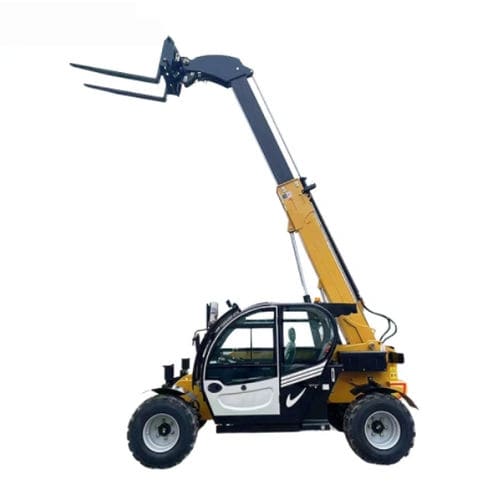

Chariot élévateur télescopique à moteur thermique YG-TS series

à moteur diesellongue portéeà petit rayon de braquage

Présentation
Un manipulateur à flèche télescopique combine la fonction de fourche et une flèche télescopique pour effectuer des levages, des manutentions et des travaux en hauteur sur des chantiers de construction et en agriculture. Il peut atteindre au-dessus des obstacles et positionner les matériaux avec précision, ce qui le rend adapté aux chantiers exigus et aux terrains agricoles accidentés.

Paramètres du manipulateur à flèche télescopique
Modèles : YG-TS735 | YG-TS1035 | YG-TS1440 | YG-TS1850
Charge nominale : 3500 kg | 3500 kg | 4000 kg | 5000 kg
Hauteur de levage maximale : 7000 mm | 10000 mm | 13500 mm | 17550 mm
Portée maximale : 3600 mm | 5000 mm | 8500 mm | 13080 mm
Force de traction maximale : ≥70 kN (tous modèles)
Garde au sol minimale : 350 mm | 420 mm | 420 mm | 420 mm
Dimensions extérieures (L×l×h) : 4650×2150×2300 mm | 5700×2230×2400 mm | 7000×2350×2550 mm | 7500×2430×2550 mm
Empattement : 2850 mm | 3670 mm | 3670 mm | 3670 mm
Voie : 1750 mm | 1990 mm | 1990 mm | 1990 mm
Rayon de braquage (roue extérieure) : ≤4250 mm | ≤4500 mm | ≤4500 mm | ≤4500 mm
Vitesse maximale de déplacement : 30 km/h (tous modèles)
Type de direction : transmission 4 roues motrices ; 3 modes de direction : direction avant, direction 4 roues et direction crabe
Transmission : pompe à piston fermée + moteur de traction + boîte de vitesses + pont moteur (tous modèles)
Frein de service : frein hydraulique multidisque en bain d'huile (frein à disque) (tous modèles)
Frein de stationnement : freinage négatif (tous modèles)
Poids (avec fourches) : 8500 kg | 9500 kg | 11500 kg | 13500 kg
Options moteur (modèle / puissance) : CUMMINS / Yuchai 76 kW ; Yuchai 77,3 kW ; Yunnei 92 kW ; CUMMINS 4BTA3.9-C125 91 kW

Astuce
Si vos travaux impliquent des installations vitrées en hauteur fréquentes ou la maintenance de toitures, le YG-TS1850 (portée 18 m, capacité 5 t) offre un bon compromis entre portée et capacité de charge pour ces tâches.

Pourquoi choisir un manipulateur télescopique tout-terrain ?

• Transmission 4 roues motrices et modes de direction multiples pour manœuvrer dans la boue, les espaces restreints et sur terrain irrégulier
• Garde au sol élevée (jusqu'à 420 mm) pour réduire le risque d'accrochage sur terrains accidentés
• Traction élevée (≥70 kN) pour gravir des pentes et déplacer des charges lourdes sur des surfaces inégales

Polyvalence : accessoires et utilisations
La machine accepte plusieurs accessoires permettant d'accomplir de nombreuses tâches avec un seul engin :

• Godets pour la manutention en vrac
• Plateformes aériennes pour transformer la machine en nacelle pour travaux en hauteur
• Crochets pour levage vertical remplaçant une petite grue
• Bras de manutention pour étendre la portée et les options de manutention

Étude de cas : amélioration de l'efficacité
La mise en service d'unités YG-TS1440 sur un ranch a amélioré la mobilité sur des pâturages boueux et a permis de stocker en pile jusqu'à 14 m en entrepôt, augmentant la capacité de stockage et l'efficacité opérationnelle sur le terrain et en stockage.

Caractéristiques

• Modèles disponibles : YG-TS735, YG-TS1035, YG-TS1440, YG-TS1850
• Plage de charge nominale : 3500 kg — 5000 kg
• Hauteur de levage maximale : 7,0 m — 17,55 m
• Portée maximale : 3,6 m — 13,08 m
• Traction : ≥70 kN
• Garde au sol minimale : 350 mm ou 420 mm selon modèle
• Vitesse maximale : 30 km/h
• Modes de direction : avant, crabe, 4 roues (4WD)
• Transmission : pompe à piston fermée + moteur de traction + boîte de vitesses + pont moteur
• Frein de service : frein hydraulique multidisque en bain d'huile
• Frein de stationnement : freinage négatif
• Options moteur : CUMMINS, Yuchai, Yunnei (puissances selon modèle)
