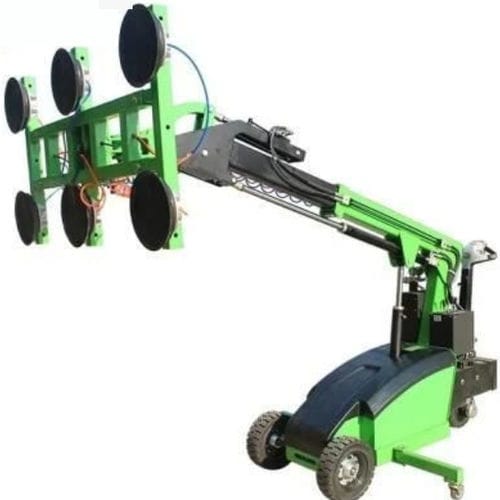

Palonnier à ventouse pour tôle métallique YG-LD series

pour plaque de verrepour pièces platespour plaques de bois

Présentation
La série YG-LD est un lève-vitre mobile à vide conçu pour la manutention et l'installation de vitrages, pierres, marbre et façades. Structure monobloc en alliage d'aluminium moulé pour résistance et résistance à la corrosion. Les modèles couvrent des capacités de 300 kg à 800 kg, destinés à réduire la main-d'œuvre et améliorer la sécurité et la productivité sur chantier.

Avantages techniques clés

• Système à vide à double circuit avec moteur CC et accumulateur de vide intégré pour maintenir l'aspiration en cas de coupure de courant et assurer la retenue d'urgence.
• Ventouses en silicone importé (Ø300 mm) offrant une forte adhérence et une résistance au vieillissement par conditions climatiques variées.
• Poignée de commande intelligente avec affichage en temps réel de la tension principale et du niveau de batterie pour informer l'opérateur.
• Grande maniabilité : cadre de ventouses rotatif 360° et basculement latéral 180° ; flèche télescopique renforcée pour gérer des angles complexes.

Applications / Utilisations

• Façades et murs-rideaux en hauteur : manutention et pose précises de grands vitrages trempés.
• Manutention de pierres lourdes : transport et positionnement de granit, marbre et autres matériaux denses.
• Ateliers industriels : retournement et déplacement intérieur de plaques planes (acier, aluminium).
• Aménagement intérieur : déplacement électrique et encombrement réduit pour poser de grands miroirs en espaces restreints.

Paramètres de la machine
Model Type: YG-LD-300 / YG-LD-400 / YG-LD-500 / YG-LD-600 / YG-LD-800
Load Capacity: 300kg(retract)/150kg(extend) / 400kg(retract)/200kg(extend) / 500kg(retract)/250kg(extend) / 600kg(retract)/300kg(extend) / 800kg(retract)/400kg(extend)
Lifting Height: 3500mm / 3500mm / 3700mm / 3700mm / 4500mm
QTY of Suction Cap: 4pcs / 4pcs / 6pcs / 6pcs / 8pcs
Rubber Suction Cap Diameter: Ø300mm / Ø300mm / Ø300mm / Ø300mm / Ø300mm
Maintenance-free Battery: 2x12V/80AH / 2x12V/100AH / 2x12V/120AH / 2x12V/120AH / 2x12V/120AH
Battery Charger: Smart Charger (all models)
Drive Motor: 24V/1200W (all models)
Lifting Motor: 24V/2000W/6L / 24V/2000W/6L / 24V/2000W/6L / 24V/2000W/6L / 24V/2000W/12L
Chassis L*W: 2660*810mm / 2660*810mm / 2800*810mm / 2800*810mm / 2800*810mm
Driving Wheel: Ø250x80mm / Ø250x80mm / Ø300x100mm / Ø300x100mm / Ø300x125mm
Packing Size (mm): 2560*1030*1700 / 2560*1030*1700 / 2580*1050*1700 / 2580*1050*1700 / 3000*1250*2300
N.W/G.W: 1100/1150kg / 1280/1330kg / 1300/1350kg / 1400/1450kg / 1600/1650kg
Loading Qty: 1x20GP/40GP: 6SETS/12SETS
Movement (Automatic - 4 kinds): 1. Le cadre de ventouses bascule électriquement à 180°. 2. La plaque de support se rétracte automatiquement. 3. Le bras hydraulique lève électriquement. 4. La base de la machine se déplace horizontalement de 100-150 mm.
Movement (Manual - 2 kinds): 1. Rotation manuelle du porte-ventouse 90° (option motorisée disponible). 2. Rotation manuelle du porte-ventouse 360° (option motorisée disponible).
Usages (summary): Principalement utilisé pour la manutention, le déplacement et l'installation de matériaux tels que verre, marbre, bois, tôles, etc.

Caractéristiques techniques

• Série : YG-LD (modèles : YG-LD-300, YG-LD-400, YG-LD-500, YG-LD-600, YG-LD-800)
• Capacité par modèle : de 300 kg à 800 kg (valeurs retract/extend indiquées ci-dessus)
• Hauteur de levage : 3500 mm à 4500 mm selon le modèle
• Ventouses : Ø300 mm en silicone avec soupapes de contrôle de vide indépendantes par ventouse
• Batterie : batteries sans entretien (plomb-acide) avec chargeur intelligent
• Moteurs : moteur de traction 24V/1200W ; moteur de levage 24V/2000W (selon modèle)
• Châssis et roues : dimensions variables selon modèle ; emballage et poids spécifiés par modèle
• Modes de déplacement : fonctions automatiques multiples et options de rotation manuelle (90°/360°)
• Applications principales : pose de murs-rideaux, manutention de pierres lourdes, manutention de plaques industrielles, travaux d'installation intérieure
