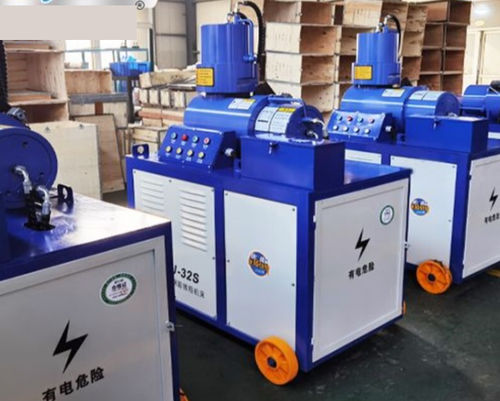

Machine de formage à double tête HDCJ series

de barrespour fer à bétonen acier

Présentation
La fiabilité des liaisons d'armatures est essentielle pour les chantiers de construction, les routes, les ponts et les ouvrages d'infrastructure. La machine YG d'upsetting pour barres d'armature effectue un écrasement à froid des extrémités de barres corruguées afin d'augmenter le diamètre et la résistance à la traction, permettant des assemblages à filetage parallèle d'équivalent résistance. Cet équipement améliore la performance des joints et l'efficacité de construction par rapport aux méthodes de recouvrement ou de soudage traditionnelles.

Fonctionnement et avantages principaux

• Principe d'upsetting : Le formage à froid augmente le diamètre de l'extrémité par compression axiale contrôlée, produisant une section évasée uniforme prête au filetage.
• Structure et flux de travail : Composé d'un châssis, de mors de serrage, d'un réducteur à roue et épicycloïde, d'une tête de rolage pour décapage des nervures, d'un dispositif d'alimentation, d'un système de refroidissement et d'une armoire de commande pour un formage rapide et reproductible.
• Avantage clé : Les assemblages par upsetting+filetage offrent une résistance élevée et stable sans altération métallurgique due au soudage, garantissant une performance fiable en conditions de chantier variées.
• La pompe hydraulique à grand débit et le contrôle précis de la course du piston (ex. 140mm) assurent une force d'upsetting constante (jusqu'à 2036KN sur les modèles monocylindre).
• L'exploitation simplifiée réduit le besoin de formation intensive des opérateurs et accélère le montage sur site.

Paramètres techniques de la machine d'upsetting (tableau)
Model | HDCJ-32 | HDCJ-40 | GDCJ-40
Plage de traitement des armatures | 12~32mm | 12~40mm | 12~40mm
Puissance moteur | 4Kw | 7.5Kw | 4Kw
Débit max. | 5.42L/min | 4.0L/min | 6.4L/min
Pression | 2036KN | 3000KN | 2036KN
Pression de service max. | 80MPa | 31.5MPa | 80MPa
Dimensions | 1020*500*965mm | 1300*830*1350mm | 1300*650*965mm
Poids | 560Kg | 900Kg | 600Kg

Analyse approfondie et avantage technique
La machine réalise une extrusion à froid de l'extrémité de la barre (zone de filetage) pour augmenter le diamètre d'environ 3–5mm, puis la section évasée est roltée pour obtenir le filetage parallèle. Cette séquence upsetting+filetage garantit que la résistance du raccord est égale ou supérieure au matériau de base, sans les altérations métallurgiques du soudage.

Avantages supplémentaires et caractéristiques du flux

• Grande force d'upsetting avec contrôle précis de la course du piston pour un formage fiable et reproductible.
• Vitesse de traitement élevée adaptée aux projets à fort volume.
• Le système de refroidissement permet des cycles longs en continu pour la production en série.
• Intégration aisée avec les machines de rolage de filetage pour un flux de production continu de l'évasement au filetage.

Applications

• Routes, ponts et voies à grande vitesse : adapté aux fondations, poutres principales et piles nécessitant une grande résistance sismique.
• Métros et tunnels : connexions compactes et stables pour ouvrages souterrains.
• Centres nucléaires et grandes centrales électriques : répond aux exigences strictes de sécurité structurelle pour les projets critiques.

Guide d'exploitation et choix

• Modèle monocylindre : Compact et plus léger (~560Kg). Convient aux projets moyens à petits ou aux sites contraints; traite des armatures de 12–32mm.
• Modèle bicylindre : Fournit une force d'upsetting supérieure et un débit plus rapide; recommandé pour les barres de grand diamètre (p.ex. 40mm) et les projets à grand volume.
• Conseil de sélection : Pour des volumes importants de la même section, les unités bicylindres offrent une meilleure rentabilité et une disponibilité accrue.

Spécifications techniques

• Model: HDCJ-32 — Plage de traitement: 12~32mm; Puissance moteur: 4Kw; Débit max.: 5.42L/min; Pression: 2036KN; Pression service max.: 80MPa; Dimensions: 1020*500*965mm; Poids: 560Kg.
• Model: HDCJ-40 — Plage de traitement: 12~40mm; Puissance moteur: 7.5Kw; Débit max.: 4.0L/min; Pression: 3000KN; Pression service max.: 31.5MPa; Dimensions: 1300*830*1350mm; Poids: 900Kg.
• Model: GDCJ-40 — Plage de traitement: 12~40mm; Puissance moteur: 4Kw; Débit max.: 6.4L/min; Pression: 2036KN; Pression service max.: 80MPa; Dimensions: 1300*650*965mm; Poids: 600Kg.
