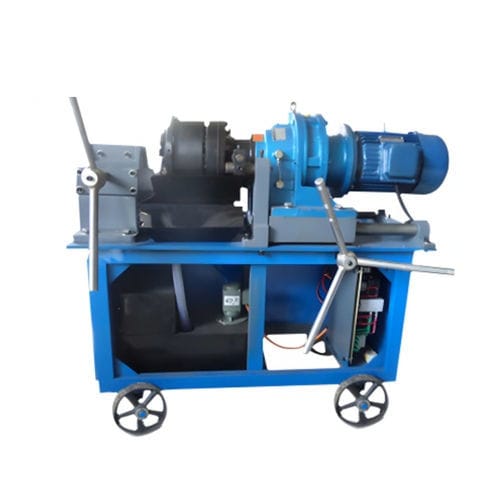

Roulage des filets à froid YG series

acier carbonepour la chaudronneriepour la construction

Présentation du produit
La machine à fileter par roulage automatique de YG Machinery usinage des barres d'armature de 16 à 40 mm par roulage à froid pour former des filets. Rendement typique 30–40 pcs/h (jusqu'à 50 pcs/h avec chargeur automatique). Le roulage à froid augmente la résistance à la traction et à la fatigue des filets tout en réduisant le temps et la main-d'œuvre sur site.

Scénarios d'application
Génie civil / Construction
Usinage de connexions d'armature pour bâtiments et logements ; formage en une seule passe sans flamme ouverte.

• Cas d'usage : filetage rapide des armatures sur chantier pour accélérer les plannings.
• Conseil pratique : associer avec des manchons de raccordement pour augmenter la résistance des joints.

Projets de ponts et tunnels
Traitement de grandes armatures (32–40 mm) ; le roulage à froid améliore significativement la résistance à la fatigue des filets.

• Cas d'usage : armatures filetées haute résistance pour infrastructures lourdes.
• Conseil pratique : activer le système de refroidissement intégré pour éviter la perte de précision due à la chaleur.

Production industrielle
Production de pièces mécaniques et de fixations compatibles avec les nuances d'armature courantes et haute précision de filetage.

• Cas d'usage : production en série de composants filetés et fixations.
• Conseil pratique : choisir des versions hydrauliques pour le traitement de métaux très haute résistance.

Usines d'éléments préfabriqués
Traitement en série des armatures pour poutres et murs préfabriqués ; l'alimentation automatique réduit l'intervention manuelle.

• Cas d'usage : production automatisée et reproductible d'armatures filetées pour éléments préfabriqués.
• Conseil pratique : activer le comptage automatique pour simplifier le suivi de capacité.

Avantages clés

• Efficacité et automatisation : alimentation automatique, décapage des nervures et filetage intégrés permettant à un opérateur de piloter la machine ; jusqu'à 5× plus rapide que les méthodes manuelles.
• Haute précision : tolérance de filetage ≤ 0,05 mm ; diamètres constants conformes aux principales normes de construction.
• Structure durable : composants trempés (acier à haute teneur en manganèse) pour une longue durée de vie en fonctionnement continu 8 heures.
• Adaptation flexible : prise en charge de plusieurs diamètres (16–40 mm) avec changement rapide d'outils ; longueurs étendues optionnelles.

Points techniques principaux

• Technologie de roulage à froid : augmente la résistance à la traction et à la fatigue sans traitement thermique.
• Système automatique contrôlé par PLC : décapage des nervures fiable, paramètres stockés pour séries répétées.
• Système de refroidissement en circulation : réduit la température et prévient la déformation des filets ; liquide réutilisable pour diminuer les consommables.

Exemples de réussite

• Projet aux États-Unis : remplacement de machines manuelles (8 pcs/h) par la machine automatique ; production opérée par une personne passée à ~35 pcs/h et taux de conformité des filets ~99,8%, réduisant main-d'œuvre et retouches.
• Usine en Allemagne : traitement d'armatures 32 mm réduit de ~3 min à ~90 s ; refroidissement intégré limité la déformation à ≤ 0,03 mm et doublé la capacité journalière.

FAQ - points clés

• Plage de traitement : standard 16–40 mm ; versions personnalisées disponibles pour pièces plus longues.
• Cadence de production : normalement 30–40 pcs/heure ; augmentable avec accessoires de chargement automatique.
• Maintenance : durée de vie des matrices de roulage env. 8 000 pcs ; coût annuel de maintenance généralement faible par rapport au prix de l'équipement.

Caractéristiques techniques

• Modèles : YGS-40 ; YGT-40 ; YGA-40.
• Plage de diamètre : 16–40 mm.
• Longueur de filetage : YGS-40 : 0–80 mm ; YGT-40 : 0–80 mm ; YGA-40 : 0–100 mm.
• Puissance / tension : YGS-40 : 4 kW / 380 V 50 Hz ; YGT-40 : 4 kW / 380 V 50 Hz ; YGA-40 : 7,5 kW / 380 V 50 Hz.
• Rendement : YGS-40 : 15 s/formage ; YGT-40 : 8 s/formage ; YGA-40 : formage automatique en une touche.
• Poids machine : YGS-40 : 320 kg ; YGT-40 : 350 kg ; YGA-40 : 400 kg.
• Dimensions : YGS-40 : 115 × 50 × 106 cm ; YGT-40 : 110 × 60 × 130 cm ; YGA-40 : 126 × 70 × 106 cm.
• Type / niveau d'automatisation : type standard (YGS-40) ; type amélioré (YGT-40) ; type entièrement automatique (YGA-40).
