Cintreuse hydraulique YG series

servo-électriquede fer à betonpour barre en acier

Vue d'ensemble

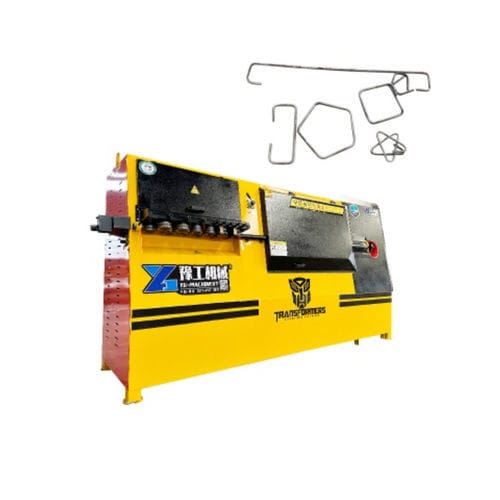

YG Machinery Machine de pliage d'étriers CNC est un système automatisé de transformation d'armatures en bobine en une large gamme d'étriers. Il combine entraînement servo, redressage numérique, coupe hydraulique et commande CNC industrielle pour une production précise et à grande vitesse, adaptée à la construction et aux usines de préfabrication.

Caractéristiques principales et principe de fonctionnement

• Système de redressage rotatif de type cage, métrage numérique, coupe hydraulique et groupe de pliage multi-têtes hydrauliques actionné par un noyau de contrôle servo.
• Redressage précis : galets de redressage horizontaux et verticaux réglables automatiquement et galets de traction servo pour un redressage de haute précision des armatures en bobine.
• Pliage et coupe efficaces : moteur servo indépendant pour le bras de pliage permettant rotation et recul rapides ; coupeur coulissant à faible usure adapté au traitement d'étriers de petite taille.
• Contrôle intelligent et stockage : contrôleur CNC industriel à écran tactile permettant de stocker jusqu'à 60 angles de pliage et plusieurs gabarits (carré, rectangulaire, circulaire, polygonal).
• Fonctions de diagnostic intégrées pour surveiller l'usure des composants clés et faciliter la maintenance.

Applications

• Bâtiments de grande hauteur : production en série d'étriers standard et sur mesure pour poutres et poteaux.
• Travaux d'infrastructure : autoroutes, ouvrages ferroviaires, tunnels nécessitant une grande précision de pliage des armatures.
• Ateliers de préfabrication : production en lots de cages d'armature pour éléments préfabriqués.
• Fabrication de structures métalliques lourdes : procédés compatibles nécessitant un contrôle servo précis pour les opérations liées aux profils.

Avantages clés

• Productivité accrue : une machine peut remplacer plusieurs opérateurs qualifiés ; fonctionnement par un seul opérateur réduit les besoins en main-d'œuvre.
• Haute précision : le contrôle servo assure une précision constante en longueur et en angle pour une production continue.
• Maintenance simplifiée : conception en structure fermée, lubrification par bain d'engrenage et fonctions de diagnostic facilitent l'entretien.
• Polyvalence des matériaux : compatible avec armatures laminées à froid et à chaud pour les usages courants en construction.

Paramètres (tableau)
Model | YG-1 | YG-2 | YG-3 | YG-4
Single wire (mm) | Round steel 4-10 mm; Deformed steel bar 4-8 mm | Round steel 4-12 mm; Deformed steel bar 4-10 mm | Round steel 5-14 mm; Deformed steel bar 5-12 mm | Round steel 4-12 mm; Deformed steel bar 4-10 mm
Double wire (mm) | Round steel 4-6 mm; Deformed steel bar 4-6 mm | Round steel 4-8 mm; Deformed steel bar 4-8 mm | Round steel 5-10 mm; Deformed steel bar 5-10 mm | Round steel 4-8 mm; Deformed steel bar 4-8 mm
Max bending angle | ±180° | ±180° | ±180° | ±180°
Center pin diameter | 16, 18, 20 | 16, 18, 20 | / | 16, 18, 20
Maximum towing speed | 60 m/min | 60 m/min | 110 m/min | 110 m/min
Maximum bending speed | 800°/sec | 800°/sec | 1000°/sec | 800°/sec
Machine size | 2600×800×1700 mm | 3280×1000×1700 mm | 3850×1200×2200 mm | 3660×1110×1700 mm
Device color | Yellow (customized) | Yellow (customized) | Yellow (customized) | Yellow (customized)
Pieces Processed | ≤2 | ≤2 | ≤2 | ≤2
Air circuit system pressure | ≥0.8 MPa | ≥0.8 MPa | / | ≥0.8 MPa
Total Power | 14 kW | 20 kW | 32 kW | 23.5 kW
Working temperature | -5°C ~ 40°C | -5°C ~ 40°C | -5°C ~ 40°C | -5°C ~ 40°C
Length accuracy | ±1 mm | ±1 mm | ±1 mm | ±1 mm
Angle accuracy | ±1° | ±1° | ±1° | ±1°
Average power | 4.5 kW/h | 5 kW/h | 5 kW/h | 5 kW/h
Total weight | 1150 kg | 1350 kg | 2200 kg | 1550 kg

Model | YG-5-14S | YG-5-16S
Single wire (mm) | Round steel 5-14 mm; Deformed steel bar 5-12 mm | Round steel 5-18 mm; Deformed steel bar 5-16 mm
Double wire (mm) | Round steel 5-10 mm; Deformed steel bar 5-10 mm | Round steel 5-14 mm; Deformed steel bar 5-12 mm
Max bending angle | ±180° | ±180°
Maximum towing speed | 110 m/min | 110 m/min
Maximum bending speed | 1000°/sec | 1000°/sec
Machine size | 3850×1200×2200 mm | 4400×1500×2100 mm
Device color | Yellow (customized) | Yellow (customized)
Pieces Processed | ≤2 | ≤2
Air circuit system pressure | ≥0.8 MPa | ≥0.8 MPa
Total Power | 32 kW | 52.5 kW
Working temperature | -5°C ~ 40°C | -5°C ~ 40°C
Length accuracy | ±1 mm | ±1 mm
Angle accuracy | ±1° | ±1°
Average power | 5 kW/h | 12 kW/h
Total weight | 2200 kg | 3000 kg

Caractéristiques / Spécifications techniques

• Nom de la série : YG series (modèles : YG-1, YG-2, YG-3, YG-4, YG-5-14S, YG-5-16S).
• Capacité de pliage (fil simple) : environ 4 mm à 18 mm selon le modèle ; consulter le tableau pour les plages en acier déformé.
• Capacité double fil : jusqu'à 14 mm selon le modèle.
• Angle maximum de pliage : ±180° pour les modèles listés.
• Vitesse d'entraînement maximale : jusqu'à 110 m/min selon le modèle.
• Vitesse de pliage maximale : jusqu'à 1000°/sec (selon modèle).
• Précision en longueur : ±1 mm ; Précision en angle : ±1°.
• Puissance totale : de 14 kW à 52.5 kW selon le modèle.
• Température de fonctionnement : -5°C à 40°C.
• Masse typique des machines : 1 150 kg à 3 000 kg selon le modèle.
