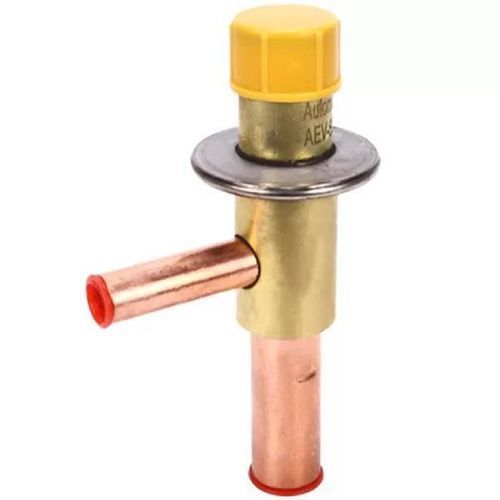

Vanne à commande assistée LFDBV

de régulationde régulation de débitpour système frigorifique

Présentation
La vanne de dérivation de refoulement LFDBV est un organe d'équilibrage de charge pour systèmes frigorifiques équipés d'un compresseur non réglable. Elle agit comme détendeur automatique pour maintenir une pression d'évaporation fixe et garantir la pression d'évaporation minimale. La vanne ajuste automatiquement son ouverture pour stabiliser la pression de sortie malgré les variations de pression d'entrée dans une plage définie. Raccords ODF. Pression de service maximale : 28 bar.

Dimensions et poids
Modèle | Taille de vanne | Raccords (Entrée (A) / Sortie (B)) | Dimensions (mm) C | D | E | F
LFDBV | 0.5 / 1.0 / 2.0 / 3.0 / 4.0 | 6 mm ODF / 10 mm ODF ou 1/4" ODF / 3/8" ODF | C : 58 | D : 36 | E : 106 | F : 54
LFDBV | 5.0 / 6.0 | 10 mm ODF / 16 mm ODF ou 3/8" ODF / 5/8" ODF | C : 64 | D : 47 | E : 122 | F : 69

Capacités (puissance nominale, kW)
Taille de vanne | Diamètre d'orifice | R134a | R22 | R404A | R507
0.5 | 0.7 | 0.98 | 1.4 | 1.0 | 1.0
1.0 | 1.0 | 1.4 | 2.1 | 1.5 | 1.5
2.0 | 2.0 | 2.9 | 4.2 | 3.0 | 3.0
3.0 | 3.0 | 6.7 | 9.8 | 6.8 | 6.9
4.0 | 3.5 | 8.9 | 12.8 | 9.0 | 9.0
5.0 | 4.75 | 16.3 | 23.6 | 16.5 | 16.6
6.0 | 5.0 | 20.4 | 30.6 | 21.4 | 21.6

Remarques complémentaires
Fonctionne comme détendeur/vanne de dérivation automatique pour applications frigorifiques ; maintient la pression d'évaporation fixe et la pression d'évaporation minimale ; ajuste automatiquement l'ouverture pour stabiliser la pression de sortie ; raccords ODF ; pression de service maximale 28 bar. Fiche technique disponible (PDF).

Caractéristiques techniques

• Modèle : LFDBV
• Type : Vanne de dérivation de refoulement / détendeur automatique (pour systèmes avec compresseur non réglable)
• Fonction : Maintenir la pression d'évaporation fixe et la pression d'évaporation minimale ; réglage automatique de l'ouverture pour maintenir la pression de sortie constante
• Pression de service maximale : 28 bar
• Types de raccordement : raccords ODF — 6 mm, 10 mm, 16 mm ; options 1/4", 3/8", 5/8" ODF
• Tailles de vanne disponibles : 0.5, 1.0, 2.0, 3.0, 4.0, 5.0, 6.0
• Tailles d'orifice (correspondantes) : 0.7, 1.0, 2.0, 3.0, 3.5, 4.75, 5.0
• Exemples de dimensions (mm) : C : 58 ou 64 ; D : 36 ou 47 ; E : 106 ou 122 ; F : 54 ou 69 (selon la taille de vanne)
• Capacités nominales (kW) pour réfrigérants : R134a, R22, R404A, R507 — voir tableau des capacités ci‑dessus
