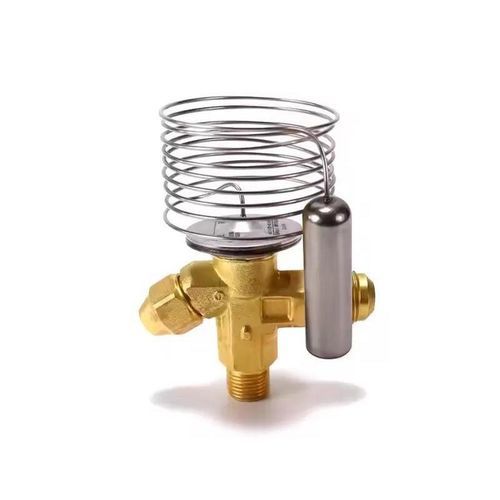

Vanne thermostatique de régulation de débit LFTEV

d'expansionde régulationde régulation de température

Présentation du produit La vanne de détente thermique sert à réguler l'alimentation en fluide frigorigène liquide dans l'évaporateur. L'alimentation est contrôlée par la surchauffe du fluide frigorigène ; ce détendeur est donc particulièrement adapté à l'alimentation en fluide frigorigène liquide dans un évaporateur à sec, car la surchauffe du fluide frigorigène à la sortie de l'évaporateur à sec est proportionnelle à la charge de l'évaporateur. Paramètres Généralités | Valeur Fluide applicable : tous les réfrigérants HCFC et HFC courants Plage de température : -40 ℃ à +60 ℃ Plage de température d’évaporation : -40 ℃ à +10 ℃ Pression de service maximale : 46 bar Raccord d’équilibrage : 1/4" ODF, 6 mm ODF Position de montage : le sommet de la vanne est orienté vers le haut, et le fluide s'écoule dans le sens de l'entrée vers la sortie Caractéristiques

• Large plage de températures d'évaporation.
• Composants des orifices d'écoulement interchangeables pour faciliter la gestion des stocks, l'appariement et la maintenance.
• L'installation du bulbe du thermomètre est aisée, et le transfert thermique entre la conduite et le bulbe du thermomètre est efficace.
• Le cœur et le corps de la vanne sont fabriqués dans un alliage résistant à l'usure, garantissant une longue durée de vie.
• Régulation de la surchauffe, performances stables.

Caractéristiques techniques et dimensions Réfrigérant | Modèle | Type d'équilibrage | Capillaire (m) | Entrée (pouces / mm) | Sortie (pouces / mm) | Équilibrage (pouces / mm) R22 | LFTX2 (interne) | interne | 1,5 | 3/8 / 10 | 1/2 / 12 | — R22 | LFTEX2 (externe) | externe | 1,5 | 3/8 / 10 | 1/2 / 12 | 1/4 / 6 R407C | LFTZ2 (intérieur) | intérieur | 1,5 | 3/8 / 10 | 1/2 / 12 | — R407C | LFTEZ2 (extérieur) | extérieur | 1,5 | 3/8 / 10 | 1/2 / 12 | 1/4 / 6 R134a | LFTN2 (intérieur) | intérieur | 1,5 | 3/8 / 10 | 1/2 / 12 | — R134a | LFTEN2 (extérieur) | extérieur | 1,5 | 3/8 / 10 | 1/2 / 12 | 1/4 / 6 R404A / R507 | LFTS2 (intérieur) | intérieur | 1,5 | 3/8 / 10 | 1/2 / 12 | — R404A / R507 | LFTES2 (extérieur) | extérieur | 1,5 | 3/8 / 10 | 1/2 / 12 | 1/4 / 6 Tableau de sélection des composants des orifices de débit (puissance frigorifique nominale entre -40 ℃ et +10 ℃) Option | Puissance frigorifique nominale (RT) R22 / R407C / R134a / R404A-R507 | Puissance frigorifique nominale (kW) R22 / R407C / R134a / R404A-R507 0X | 0,15 / 0,16 / 0,11 / 0,11 | 0,11 / 0,5 / 0,5 / 0,4 / 0,38 00 | 0,3 / 0,3 / 0,25 / 0,21 | 1,0 / 1,1 / 0,9 / 0,7 01 | 0,7 / 0,6 / 0,5 / 0,45 | 2,5 / 2,7 / 1,8 / 1,6 02 | 1,0 / 1,1 / 0,8 / 0,6 | 2,5 / 3,8 / 2,6 / 2,1 03 | 1,5 / 1,6 / 1,3 / 1,2 | 5,2 / 5,6 / 4,8 / 4,2 04 | 2,3 / 2,5 / 1,9 / 1,7 | 8,0 / 8,6 / 6,7 / 6,0 05 | 3,0 / 3,2 / 2,5 / 2,2 | 10,5 / 11,3 / 8,6 / 7,7 06 | 4,5 / 4,9 / 3,0 / 2,6 | 15,5 / 16,7 / 10,5 / 9,1 Cotes Plan coté et image cotée disponibles pour la série LFTEV. Documents et plans PDF disponible : « Détendeurs thermostatiques LFTEV » (date du document indiquée sur le site : 02/03/2026). Caractéristiques / spécifications techniques

• Série : détendeurs thermostatiques LFTEV.
• Fluides frigorigènes compatibles : Tous les fluides frigorigènes HCFC et HFC courants.
• Plage de température ambiante de fonctionnement : de -40 ℃ à +60 ℃.
• Plage de température d’évaporation : de -40 ℃ à +10 ℃.
• Pression de service maximale : 46 bars.
• Options de diamètre de la conduite d’égalisation : 1/4" ODF ou 6 mm ODF (selon le modèle).
• Longueur standard du capillaire : 1,5 m (varie selon le modèle).
• Dimensions courantes des raccords d'entrée/sortie : entrée 3/8" (10 mm), sortie 1/2" (12 mm) pour les modèles principaux ; certains modèles externes sont équipés d'une ligne d'équilibrage de 1/4" (6 mm).
• Types d’équilibrage : interne et externe (disponibles selon le fluide frigorigène et le modèle).
• Matériaux : cœur et corps de la vanne en alliage résistant à l’usure pour une durée de vie prolongée.
• Fonction : régulation du débit de fluide frigorigène basée sur la surchauffe, adaptée aux évaporateurs secs.
