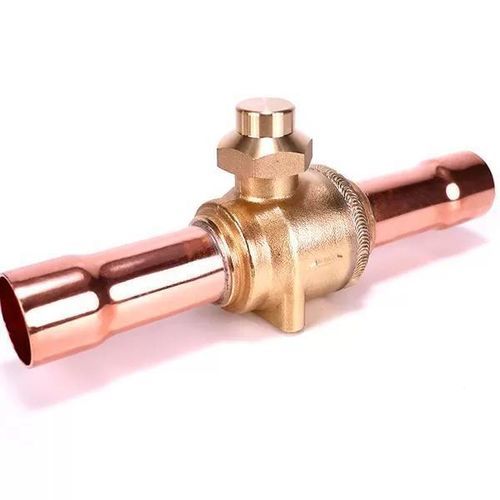

Vanne à boisseau sphérique LFBV series

manuelled'isolementantidéflagrante

Présentation
LFBV est une vanne d'arrêt à bille à commande manuelle, conçue pour les conduites liquide, d'aspiration et de gaz chaud dans les systèmes de climatisation commerciale et de réfrigération. La tige de vanne permet d'ouvrir ou de fermer la voie de circulation interne ; la vanne peut servir lors des opérations de maintenance pour le vide et la charge de réfrigérant.

Caractéristiques principales

• Conception droite, alésage complet (full-bore) pour une chute de pression minimale.
• Opération 1/4 de tour de complètement ouvert à complètement fermé pour un contrôle rapide.
• Corps et siège soudés pour éviter les fuites externes ; bille chromée et bague d'étanchéité haute performance ; test d'étanchéité à 100 %.
• Débit bidirectionnel ; tige de vanne antidéflagrante ; option soupape de charge disponible.
• Corps de vanne équipé de trous de montage pour support pour une installation facilitée.

Paramètres
Réfrigérants applicables : réfrigérants HCFC et HFC courants et huiles associées
Pression de service max : 4,5 MPa
Pression d'épreuve max : 6,5 MPa
Plage de température de fonctionnement : -40 °C à +120 °C
Positions d'installation typiques : conduite liquide, ports d'aspiration et de refoulement, conduite de gaz chaud

Dimensions (modèles sélectionnés)
LFBV-6-1 / LFBV-6-2 — ODF 1/4 in — L 134 mm — H 51 mm — C 8 mm — h 22 mm — M4 — OD 13 mm — Kv 0,8 m³/h
LFBV-10-1 / LFBV-10-2 — ODF 3/8 in — L 134 mm — H 51 mm — C 8 mm — h 22 mm — M4 — OD 13 mm — Kv 3,8 m³/h
LFBV-12-1 / LFBV-12-2 — ODF 1/2 in — L 156 mm — H 51 mm — C 11,5 mm — h 22 mm — M4 — OD 13 mm — Kv 5,6 m³/h
LFBV-16-1 / LFBV-16-2 — ODF 5/8 in — L 156 mm — H 51 mm — C 13 mm — h 22 mm — M4 — OD 13 mm — Kv 10,1 m³/h
LFBV-19-1 / LFBV-19-2 — ODF 3/4 in — L 166 mm — H 60 mm — C 16 mm — h 29,7 mm — M4 — OD 19 mm — Kv 20,4 m³/h
LFBV-22-1 / LFBV-22-2 — ODF 7/8 in — L 184 mm — H 60 mm — C 20 mm — h 29,7 mm — M4 — OD 19 mm — Kv 28,2 m³/h
LFBV-28-1 / LFBV-28-2 — ODF 1-1/8 in — L 204 mm — H 79 mm — C 23 mm — h 38 mm — M4 — OD 24,5 mm — Kv 52 m³/h
LFBV-35-1 / LFBV-35-2 — ODF 1-3/8 in — L 244 mm — H 89 mm — C 25,5 mm — h 48 mm — M6 — OD 30 mm — Kv 80,9 m³/h
LFBV-42-1 / LFBV-42-2 — ODF 1-5/8 in — L 256 mm — H 110 mm — C 28 mm — h 55 mm — M6 — OD 36,5 mm — Kv 196 m³/h
LFBV-54-1 / LFBV-54-2 — ODF 2-1/8 in — L 303 mm — H 128 mm — C 35 mm — h 60 mm — M6 — OD 50 mm — Kv 248 m³/h
LFBV-67-1 / LFBV-67-2 — ODF 2-5/8 in — L 324 mm — H 147 mm — C 36 mm — h 92 mm — M6 — OD 60,5 mm — Kv 252 m³/h
LFBV-79-1 / LFBV-79-2 — ODF 3-1/8 in — L 371 mm — H 179 mm — C 42 mm — h 112 mm — M6 — OD 73 mm — Kv 279 m³/h

Documents
PDF : fiche technique Vanne à bille LFBV
PDF : certificat UL — interrupteur de pression LFBV
PDF : documents produits LFBV

Caractéristiques / spécifications techniques

• Marque : LEFOO
• Gamme modèle : LFBV
• Type : vanne d'arrêt à bille manuelle, alésage complet (full-bore)
• Pression de service max : 4,5 MPa
• Pression d'épreuve max : 6,5 MPa
• Plage de température : -40 °C à +120 °C
• Manœuvre : 1/4 de tour, manuelle
• Construction : corps et siège soudés ; bille chromée ; bague d'étanchéité haute performance ; test d'étanchéité 100 %
• Débit : bidirectionnel ; tige antidéflagrante ; option soupape de charge
• Montage : trous de fixation pour support sur le corps de vanne
