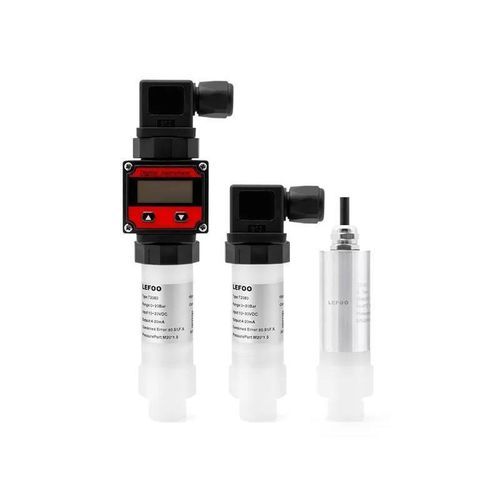

Transmetteur de pression relative LFT2080

piézorésistifcéramique4-20 mA

Présentation
Le transmetteur de pression anti-corrosion LFT2080 intègre un élément de détection piézorésistif en céramique à haute capacité de surcharge et des matériaux en contact résistants à la corrosion (1Cr18Ni9Ti, PVDF, fluoroélastomère, caoutchouc perfluoroéther). Il utilise une compensation numérique ASIC pour fournir des signaux de pression stables et reproductibles dans les milieux agressifs et les applications sanitaires (désinfection d'eau, systèmes de chloration, procédés chimiques, équipements de batteries, hygiène alimentaire, médical).

Principales applications

• Traitement des eaux et systèmes de chloration
• Lignes de process chimiques manipulant acides ou alcools forts
• Équipements de fabrication et de test de batteries
• Surveillance de pression en industrie agroalimentaire et secteurs médical/pharmaceutique

Caractéristiques

• Noyau piézorésistif céramique compatible milieux corrosifs
• Compensation numérique ASIC pour stabilité de sortie et contrôle de dérive
• Format compact avec haute précision de mesure
• Versions 2 fils (4–20 mA) et 3 fils (tensions) disponibles
• Indice de protection IP65 et options de connexion électrique/pression variées

Spécifications

• Modèle : LFT2080
• Marque : LEFOO
• Gamme de pression : -100 kPa à 2 MPa (selon version)
• Précision : ±0,5% F.S ou ±1% F.S (mesuré à 25 °C ; inclut linéarité, répétabilité, hystérésis)
• Capacité de surcharge : 1,5× pression nominale ; Pression de rupture : 2× pression nominale
• Signaux de sortie : 4–20 mA (2 fils) ; 0,5–4,5 V, 0–5 V, 0–10 V (3 fils)
• Alimentation : 4,75–5,25 VDC / 8–36 VDC / 12–36 VDC (selon sortie)
• Connexion électrique : DIN43650A (Big Hirschmann) ou sortie câble étanche M12
• Indice de protection : IP65
• Ports pression : G1/2, M20×1.5
• Matériaux en contact : 1Cr18Ni9Ti, PVDF, fluoroélastomère, caoutchouc perfluoroéther
• Forme de pression : Pression de jauge (G)
• Certification : RoHS

Dimensions et montage
Plan de cotes et consignes de montage fournis pour référence d'installation ; consulter la fiche technique pour le brochage électrique et les couples de serrage.
