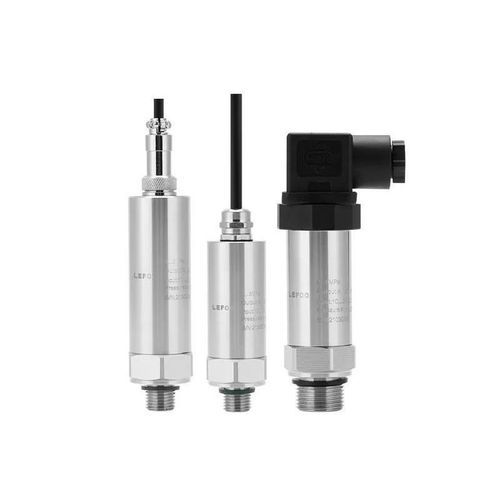

Transmetteur de pression relative LFT3100

absoluepiézorésistif4-20 mA

Présentation
Le transmetteur intégré de température et pression LFT3100 associe un capteur de pression piézorésistif avancé à une sonde de température PT-100 et convertit les signaux en sorties standard via un circuit de conditionnement dédié. Il bénéficie d'une compensation numérique de température, d'une large plage de fonctionnement et de plusieurs options de sortie. Convient à la surveillance de la pression et de la température dans les systèmes de traitement des aliments et de l'eau.

Caractéristiques principales

• Noyau de détection en silicium à diffusion rempli d'huile pour haute précision et forte capacité de surcharge.
• Sorties doubles température et pression dans un boîtier compact pour économiser l'espace d'installation.
• Prise en charge du protocole Modbus-485 (version intelligente).
• Éléments sensibles température et pression intégrés ensemble pour une mesure plus proche de la température du milieu.

Spécification (tableau)
Gamme de mesure : 0 ~ 10 kPa .. 70 MPa
Plage de température (PT-100) : -20 ~ 100 °C
Surcharge : 1,5 × pression nominale
Précision : Pression ±0,5% F.S ; Température ±2% F.S
Stabilité : <0,5% F.S/an
Température de fonctionnement : -20 ~ 85 °C
Température de stockage : -40 ~ 100 °C
Média mesuré : Gaz ou liquide compatible avec inox 304/316L, FKM (caoutchouc fluoré) ou NBR (caoutchouc nitrile)
Options électriques : 2 fils / 3 fils / 4 fils
Signaux de sortie : 4–20 mA / 0,5–4,5 V / RS-485 (Modbus pour version intelligente)
Alimentation : 10–30 VDC / 4,75–5,25 VDC / 10–30 VDC
Connexions électriques : DIN43650A (Grand Hirschmann), M12 étanche, connecteur aviation GX12 (3/4 pôles), connecteur aviation M12 4 pôles
Indice de protection : IP54, IP65
Raccords de pression : G1/4, M12×1, M10×1, NPT1/4, G1/2, M20×1,5, etc.
Type de pression : Jauge (G) / Absolue (A)
Certifications : Ex-proof type E, RoHS, CE

Caractéristiques techniques

• Modèle : LFT3100
• Plage de mesure : 0 ~ 10 kPa .. 70 MPa (selon version)
• Mesure de température : PT-100, -20 ~ 100 °C
• Capacité de surcharge : 1,5× pression nominale
• Précision pression : ±0,5% F.S (linéarité, répétabilité, hystérésis combinées à 25 °C)
• Précision température : ±2% F.S
• Stabilité : <0,5% F.S/an
• Température de fonctionnement : -20 ~ 85 °C
• Température de stockage : -40 ~ 100 °C
• Médias compatibles : Gaz ou liquides compatibles avec inox 304/316L, FKM ou NBR
• Configurations électriques : 2 fils / 3 fils / 4 fils
• Sorties disponibles : 4–20 mA, 0,5–4,5 V, RS-485 (Modbus pour version intelligente)
• Options d'alimentation : 10–30 VDC (2/4 fils), 4,75–5,25 VDC (3 fils, sortie tension)
• Connecteurs : DIN43650A, M12 étanche, GX12, M12 4 pôles
• Indice de protection : IP54 ou IP65
• Raccords : G1/4, M12×1, M10×1, NPT1/4, G1/2, M20×1,5, etc.
• Formes de pression : Jauge (G) ou Absolue (A)
• Certificats : Ex-proof type E, RoHS, CE
