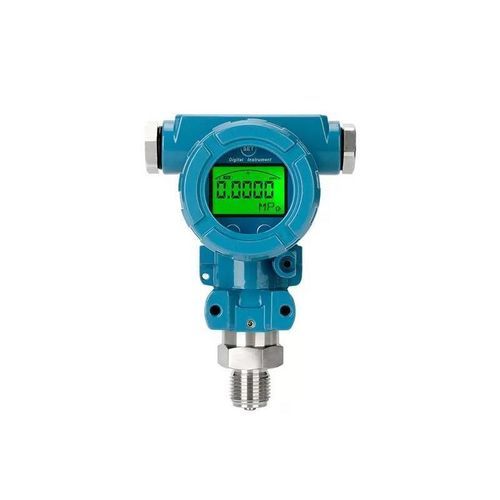

Transmetteur de pression relative LFT6200

absoluepiézorésistif4-20 mA

Présentation
Le LFT6200 est un transmetteur de pression isolé antidéflagrant destiné à la mesure de pression de gaz et de liquides industriels (eau, huile, milieux faiblement corrosifs). Il intègre une tête de pression en acier inoxydable 304, un élément de détection de haute qualité et un circuit dédié V/I permettant un calibrage simple du zéro et de la pleine échelle. Le produit est certifié Exd IIc T6 Gb et propose plusieurs options électriques et de connexion pression.

Fonctionnalités

• Construction antidéflagrante Exd IIc T6 Gb.
• Tête de pression en acier inoxydable 304 (option compatible 316L).
• Plages de pression sélectionnables de -100 kPa à 60 MPa.
• Sorties multiples : 4–20 mA, 4–20 mA + HART, 0–10 VDC, RS-485.
• Affichage configurable en direct et diverses connexions de pression (M20×1.5, G1/2).
• Indice de protection IP67 avec sortie de câble étanche.

Spécification
Plage de pression : -100 kPa ... 0/10 kPa ... 60 MPa. Résistance à la surtension : 1,5× la pression nominale. Précision (mesuré à 25 ℃) : ±1,0% F.S ; ±0,5% F.S ; ±0,25% F.S (selon la plage). Stabilité : <0,5% F.S par an. Température de fonctionnement : -20 à 80 ℃. Température de stockage : -40 à 100 ℃. Milieu mesuré : gaz ou liquide compatibles avec l'acier inoxydable 304 ou 316L, caoutchouc fluoré (FKM) ou nitrile (NBR). Configuration électrique : 2 fils / 3 fils / 4 fils. Signaux de sortie : 4–20 mA ; 4–20 mA + HART ; 0–10 VDC ; RS-485. Alimentation : 10–30 VDC / 14–36 VDC / 10–36 VDC (selon câblage/sortie). Isolation : >100 MΩ @ 500 VDC. Résistance diélectrique : 500 VAC @ 60 s. Type de pression : Pression manométrique (G) / Pression absolue (A). Raccord de pression : M20×1.5, G1/2. ① Mesuré à 25 ℃ avec précision combinée de linéarité, répétabilité et hystérésis.

Caractéristiques / Spécifications techniques

• Modèle : LFT6200
• Classe antidéflagrante : Exd IIc T6 Gb
• Matériau de la tête : acier inoxydable 304 (compatible 316L)
• Plages de pression : -100 kPa à 60 MPa (plages sélectionnables)
• Options de précision : ±0,25% F.S / ±0,5% F.S / ±1,0% F.S
• Signaux de sortie : 4–20 mA ; 4–20 mA + HART ; 0–10 VDC ; RS-485
• Alimentation : 10–36 VDC (selon configuration)
• Indice de protection : IP67
• Connexion électrique : sortie câble étanche
• Raccords de pression : M20×1.5 ; G1/2
