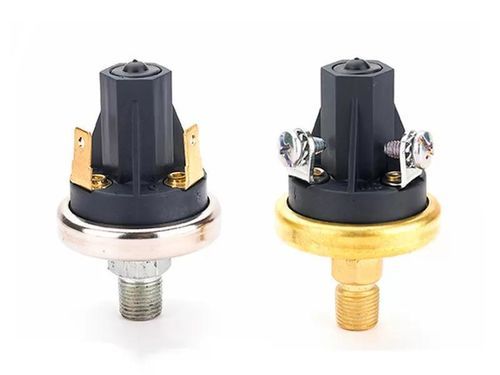

Vacuostat à membrane LF20-V

de videNONF

Présentation
Le pressostat de vide LF20-V est conçu pour le contrôle et la surveillance sous vide en service prolongé dans des environnements industriels et commerciaux. Il est réglé en usine et offre une stabilité du point de consigne. Le produit intègre un diaphragme en élastomère fluorosilicone pour une large compatibilité des fluides et propose plusieurs options de terminaisons électriques et de raccordement process, dont un connecteur Metri‑Pack assurant un serrage étanche.

Fonctionnalités principales

• Diaphragme en fluorosilicone pour compatibilité chimique étendue
• Réglage en usine avec intégrité de point de consigne
• Multiples terminaisons électriques : vis #8-32, lame 1/4" , Metri‑Pack
• Raccords process : 1/8" NPT, 1/4" NPT, G1/8, G1/4 (mâles)
• Action directe par contact lame pour commutation simple et reproductible
• Format compact facilitant l'intégration OEM

Paramètres
Modèle : LF20-V
Médias : Air
Point de pression : Réglé en usine de 1,1 à 22 in/Hg (vacuum)
Pression max de fonctionnement : 30 in/Hg (vacuum)
Pression d'éclatement : 150 psi
Plage de température de fonctionnement : -40℃ à +120℃
Type d'interrupteur : Action directe, contact lame
Classement électrique (résistif) : 15A @ 6VDC, 8A @ 12VDC, 4A @ 24VDC
Classement électrique (inductif) : 1A @ 120VAC, 0,5A @ 240VAC
Arrangement des contacts : SPST — NO ou NC
Terminaux : vis #8-32, lame 1/4" , Metri‑Pack
Connexions : 1/8" NPT mâle, 1/4" NPT mâle, G1/8" mâle, G1/4" mâle
Matériaux : Contacts — alliage d'argent plaqué or ; Base — acier plaqué ; Couvercle — polyester renforcé verre ; Diaphragme — élastomère fluorosilicone
Options : diverses tailles de connecteur de base ; fils pottés et scellés

Variantes / gammes

• Numéro 0 — couvercle : aucun
• Numéro 1 — point de consigne : 1,1–3" Hg (15–41" H2O) ±0,5" Hg ; circuit : SPST‑NC ; connexion : 1/8 NPT ; terminaux : lame 1/4" ; couvercle A
• Numéro 2 — point de consigne : 4–8" Hg ±1" Hg ; circuit : SPST‑NO ; base : acier plaqué ; connexion : 1/4 NPT ; terminaux : vis #8-32 ; couvercle B
• Numéro 3 — point de consigne : 9–17" Hg ±2" Hg ; base : acier inoxydable ; connexion : R1/8 ; terminaux : fils
• Numéro 4 — point de consigne : 18–22" Hg ±3" Hg ; connexion : R1/4
• Numéro 5 — connexion : G1/8
• Numéro 6 — connexion : G1/4

Remarques de conversion
1 kgf/cm² = 14,2 psi ; 1 bar = 14,5 psi ; 1 in/Hg = 0,49 psi

Applications typiques

• Contrôle HVAC et interverrouillages de sécurité
• Systèmes de réfrigération et détection de fuite
• Surveillance et contrôle de pompes à vide
• Mesure et sécurité de vide en process industriels

Caractéristiques / spécifications techniques

• Modèle : LF20-V
• Médias : Air (compatibilité selon diaphragme)
• Plage de réglage : 1,1–22 in/Hg en usine (selon variante)
• Vide max de fonctionnement : 30 in/Hg
• Pression d'éclatement : 150 psi
• Température : -40℃ à +120℃
• Action : action directe, contact lame
• Évaluations électriques : valeurs résistives et inductives indiquées ci-dessus
• Configuration de contact : SPST (NO ou NC)
• Terminaux & connecteurs : #8-32, lame 1/4" , Metri‑Pack, options fils
• Raccords process : 1/8" NPT, 1/4" NPT, G1/8, G1/4
• Matériaux : contacts en alliage d'argent plaqué or ; base acier plaqué ou inox ; couvercle polyester renforcé ; diaphragme fluorosilicone
