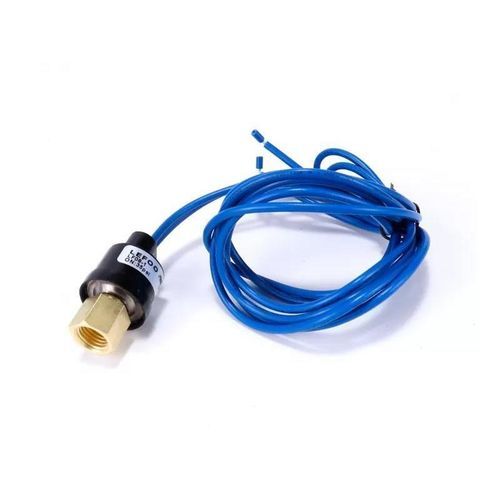

Pressostat-vacuostat mécanique LF08V

de videpour hydrocarburespour air

Présentation
Le LF08V est un interrupteur de pression sous vide compact à réarmement automatique, conçu pour surveiller la dépression dans les systèmes sous vide. Il convient aux systèmes de vide, notamment pour véhicules électriques et commandes industrielles de vide.

Paramètres techniques
MODÈLE : LF08V
Plage de réglage de la pression (pression manométrique) : -0,09 MPa à 0 MPa
Pression de fonctionnement / Tolérance / Pression maximale tenue (pression manométrique) : pour -0,09 ≤ p < 0 MPa — tolérance ±0,02 MPa ; pression maximale tenue 1,0 MPa
Différentiel de pression (commutation) : ≥ 0,025 MPa
Pression d'éclatement (pression manométrique) : 34,5 MPa × 1 min (sans dommage, sans fuite)
Température de fonctionnement : Ambiante -20 à 65 °C ; Milieu -20 à 65 °C
Paramètres électriques : 24–50 VAC (0,02–3 A) ; 8–36 VDC (0,02–3 A)
Médiums compatibles : air, eau, huile, lubrifiants, réfrigérants et hydrocarbures similaires
Durée de vie : mécanique ≈ 100 000 cycles ; électrique ≈ 30 000 cycles
Indice de protection : IP67
Conversion : 1 bar = 14,5 psi ; 1 MPa = 10 bar

Applications

• Systèmes de vide pour véhicules électriques
• Contrôles et automatismes de vide industriels
• Systèmes de réfrigération et CVC
• Équipements de laboratoire et salles propres
• Systèmes pneumatiques nécessitant la surveillance de la dépression

Documents et dessins
Fiche technique (PDF) et plan de dimensions disponibles sur demande ; contacter le fournisseur pour fichiers CAO et schémas de câblage.

Caractéristiques / spécifications techniques

• Type : Interrupteur de pression sous vide compact, réarmement automatique
• Modèle : LF08V
• Plage de pression : -0,09 MPa à 0 MPa
• Différentiel de déclenchement : ≥ 0,025 MPa
• Tolérance : ±0,02 MPa (pour -0,09 ≤ p < 0 MPa)
• Pression maximale tenue : 1,0 MPa
• Pression d'éclatement : 34,5 MPa pendant 1 min (sans dommage, sans fuite)
• Température de fonctionnement : -20 °C à 65 °C (ambiant et milieu)
• Paramètres électriques : 24–50 VAC (0,02–3 A) ; 8–36 VDC (0,02–3 A)
• Médiums compatibles : air, eau, huile, lubrifiants, réfrigérants
• Vie mécanique : env. 100 000 cycles ; Vie électrique : env. 30 000 cycles
• Indice de protection : IP67
