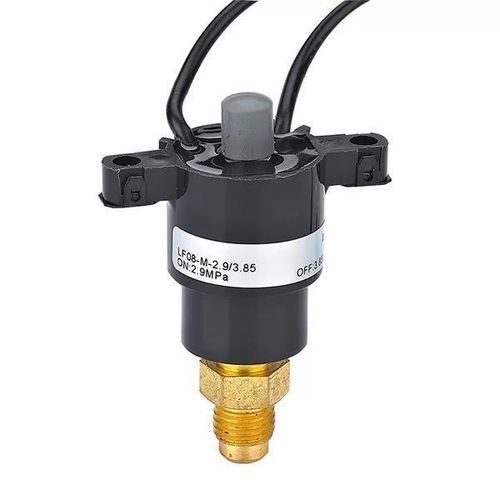

Pressostat mécanique LF08M

relatifNONF

Présentation
LF08M est un interrupteur de pression à réarmement manuel. Le point de consigne maximal atteint 942,5 PSI (≈ 6,5 MPa). Le contact peut être normalement ouvert (NO) ou normalement fermé (NC) ; courant nominal maximal jusqu'à 6 A (AC). Conçu pour la protection et le contrôle local de pression dans les systèmes de réfrigération, CVC et installations industrielles.

Applications

• Unités de réfrigération et équipements froids
• Systèmes de climatisation et CVC
• Compresseurs d'air
• Pompes à huile et unités hydrauliques
• Autres équipements industriels nécessitant contrôle/protection de pression

Paramètres
Plage de réglage de la pression (pression manométrique) : 0,02 MPa à 6,5 MPa (basse pression ≤ 1,0 MPa ; haute pression > 1,0 MPa).
Pression de fonctionnement / Tolérance / Résister à la pression maximale :
0,2 ≤ p < 0,6 MPa — ±0,03 MPa — Résister max : 1,5 MPa
0,6 ≤ p < 1,0 MPa — ±0,05 MPa — Résister max : 2,0 MPa
1,0 ≤ p < 2,0 MPa — ±0,07 MPa — Résister max : 3,0 MPa
2,0 ≤ p < 3,0 MPa — ±0,10 MPa — Résister max : 4,0 MPa
3,0 ≤ p < 4,0 MPa — ±0,15 MPa — Résister max : 5,5 MPa
4,0 ≤ p < 5,0 MPa — ±0,20 MPa — Résister max : 6,5 MPa
5,0 ≤ p < 6,5 MPa — ±0,25 MPa — Résister max : 8,0 MPa
Pression d'éclatement (pression manométrique) : 34,5 MPa × 1 min, sans dommage ni fuite.
Température de fonctionnement (ambiante) : basse pression -40 ℃ à 65 ℃ ; haute pression -40 ℃ à 120 ℃.
Température du milieu : basse pression -40 ℃ à 80 ℃ ; haute pression -40 ℃ à 135 ℃.

Paramètre électrique
24–250 VAC / 0,02–6 A ; 8–36 VDC / 0,02–3 A.

Médias compatibles
Air, eau, huile, lubrifiants, réfrigérants et hydrocarbures similaires.

Durée de vie & protection
Vie mécanique : 100 000 cycles. Vie électrique : 30 000 cycles (UL, CE). Indice de protection : IP67.

Documents & Dessins
Fiche technique et dessin dimensionnel disponibles en PDF.

Caractéristiques techniques

• Modèle : LF08M
• Point de consigne max : 942,5 PSI (≈ 6,5 MPa)
• Plage de pression : 0,02 MPa à 6,5 MPa
• Type de contact : Réarmement manuel ; NO ou NC
• Courant nominal max : jusqu'à 6 A (AC) ; jusqu'à 3 A (DC selon tension)
• Paramètres électriques : 24–250 VAC (0,02–6 A) ; 8–36 VDC (0,02–3 A)
• Pression d'éclatement : 34,5 MPa × 1 min (sans dommage/fuite)
• Températures de fonctionnement : voir paramètres ci‑dessus
• Vie : mécanique 100 000 cycles ; électrique 30 000 cycles (UL, CE)
• Indice de protection : IP67
• Médias compatibles : air, eau, huile, lubrifiants, réfrigérants
• Marque : LEFOO
