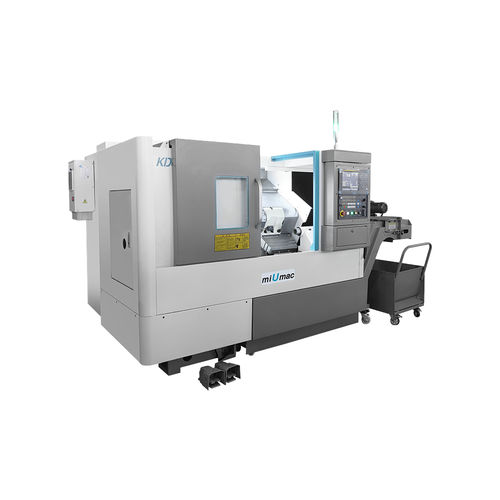

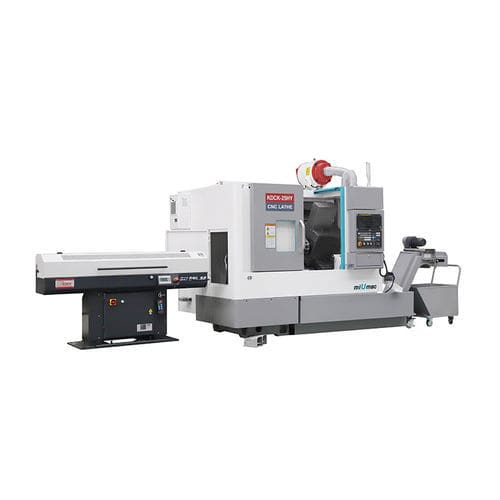

Centre de tournage CNC KDCK-25

2 axesbanc incliné8 outils

Tour CNC multifonctionnel 1. La machine adopte un système CNC avec une fonction complète et une grande fiabilité. La conception de la machine adopte une méthode d'intégration mécanique, électronique et hydraulique avec une structure compacte. 2. Le lit plat et la structure à glissière inclinée offrent une grande rigidité et une bonne évacuation des copeaux. 3. Les axes X et Z adoptent un guide linéaire de précision sans jeu pour une rigidité et une précision élevées. Article - Unité - KDCK-25 Traitement - - Diamètre de rotation max. au-dessus du lit - mm - Ø500 Diamètre de coupe max. pour les pièces de disque - mm - Ø300 Diamètre de coupe max. pour les pièces d'essieu - mm - Ø250 Longueur de coupe max. pour les pièces d'essieu - mm - 420 Broche - - - - - - - - - Alésage de la broche - mm - Ø62 Nez de broche - mm - Ø170 station droite Vitesse de la broche - tr/min - 3000 Course - - - Course max. de l'axe x - mm - 160 Course max. de l'axe Z - mm - 500 Course max. de l'axe Y - mm - - - Avance - - Avance rapide pour l'axe X - m/min - 12 Avance rapide pour l'axe Z - m/min - 20 Avance rapide pour l'axe Y - mm - - Tourelle - - Postes d'outils - pcs - 8 Dia. ext. Queue de l'outil de coupe - mm - 25×25 Diamètre intérieur max. de la queue de l'outil de coupe - mm - Ø40 Contre-pointe - - - Douille de la contre-pointe Dia. - mm - Ø63 Course de la douille de queue - mm - 115 Conicité de l'alésage de la douille de serrage - - MT.No.4 Autres - - - Puissance du moteur principal - kW - 7.5/11 Structure du lit - - Lit incliné 30 Entrée min. - mm - 0.001 Répétabilité - mm - ≤0.006 Dia. du mandrin - pouce - 8 Dimensions totales (L×LxH) - mm - 1950×1650×1680 Poids net - kg - 3400
