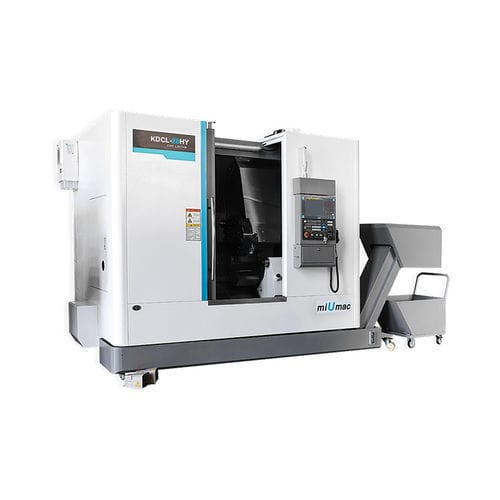

Centre de tournage CNC KDCL-28HY

3 axesbanc inclinéA2-6

1. La machine adopte un système CNC avec une fonction complète et une grande fiabilité. La conception de la machine adopte une méthode d'intégration mécanique, électronique et hydraulique avec une structure compacte. 2. Le composant de la broche est de construction très rigide pour fournir une vitesse variable afin de réaliser une coupe à vitesse linéaire constante et une coupe à grande vitesse. 3. Les axes X et Z adoptent un guide linéaire de précision sans jeu pour une rigidité et une précision élevées. Article - Unité - KDCL-28HY Course - - Diamètre de pivotement max. au-dessus du lit - mm - Ø600 Diamètre de coupe max. pour les pièces de disque - mm - Ø380 Diamètre de coupe max. pour les pièces d'essieu - mm - Ø300 Longueur de coupe max. pour pièces d'essieu - mm - 420 Course max. pour l'axe X - mm - 235 Course max. pour l'axe Y - mm - ±50 Course max. pour l'axe Z - mm - 550 Broche - - Nez de broche - - A2-6 Alésage de la broche - mm - Ø63 Mode d'entraînement de la broche - - entraînement par courroie Vitesse de rotation max. de la broche - tr/min - 4000 Puissance du moteur de la broche - kW - 15/18,5 Mandrin hydraulique Dia. - pouce - 8 Avance - - Avance rapide sur les axes X/Y/Z - m/min - 20/10/16 Tourelle - - Postes d'outils - - 12 Diamètre extérieur de la queue de l'outil de coupe - mm - 25×25 Diamètre intérieur max. de la queue de l'outil de coupe - mm - Ø40 Pince de serrage - - ER32 Vitesse max. de l'outil rotatif - tr/min - 4000 Puissance du moteur - kW - 2.7（feed motor） Contre-pointe - - Douille de la contre-pointe Dia. - mm - Ø80 Course de la douille de queue - mm - 120 Conicité de l'alésage du fourreau de la contre-pointe - - MT.NO.4 Course de la contre-pointe - mm - 500 Autres - - - Structure du lit - - Lit incliné à 45 Puissance totale - kVA - 40 Puissance de la pompe de refroidissement - W - 750 Capacité de la pompe de lubrification - L - 1,8 Dimensions globales （L×W×H） - mm - 4500×2080×2500 Poids net - kg - 5200
