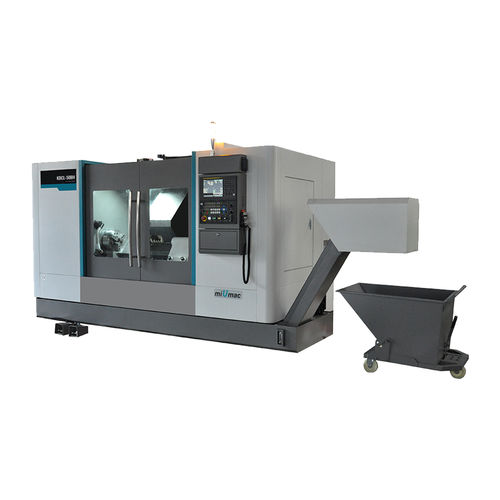

Centre de tournage CNC KDCL-50BH

2 axesbanc incliné12 outils

1. La machine adopte un système CNC entièrement fonctionnel et très fiable. 2. La conception de la machine adopte une méthode d'intégration mécanique, électronique et hydraulique avec une structure compacte. 3. Les axes X et Z sont guidés par des caissons, ce qui permet d'obtenir une rigidité et une précision élevées. Article - Unité - KDCL-50BH Traver - - Diamètre de pivotement max. au-dessus du lit - mm - Ø1000 Diamètre de coupe max. pour les pièces de disque - mm - Ø800 Diamètre de coupe max. pour les pièces d'essieu - mm - Ø620 Longueur de coupe maximale (de la face frontale du mandrin au point mort) - mm - 1900 Distance entre le centre de la broche et le sol - mm - 1450 Course maximale pour l'axe X - mm - 550 Course maximale pour l'axe Z - mm - 2000 Broche - - Nez de broche - - A₂-15 Alésage de la broche - mm - Ø160 Mode d'entraînement de la broche - - entraînement par courroie Vitesse de rotation max. de la broche - tr/min - 800 Puissance du moteur de la broche - kW - 22 Extrémité avant de la broche Dia. - mm - Ø220 Mandrin hydraulique Dia. - pouces - 21 Avance - - Avance rapide de l'axe X/Z - m/min - 12/12 Puissance du servomoteur de l'axe X/Z - kW - 4/6 Tourelle - - Postes d'outils - pcs - 12 Dia. ext. Queue de l'outil de coupe - mm - 32×32 Diamètre intérieur max. de la queue de l'outil de coupe - mm - Ø50 Puissance du moteur de l'outil - kW - 5,5/7,5 Vitesse max. de l'outil - tr/min - 4000 Contre-pointe - - - Douille de la contre-pointe Dia. - mm - Ø160 Course de la douille de queue - mm - 200 Conicité de l'alésage de la douille de la contre-pointe - - MT NO.6 Autres - - - Structure du lit - - Lit incliné à 45 Puissance totale - kVA - 40 Puissance de la pompe de refroidissement - W - 750 Capacité de la pompe de lubrification - L - 1,8 Dimensions globales （L×W×H） - mm - 7000×2300×2450 Poids net - kg - 13000 Précision - mm - IT5~6 Battement radial du trou conique de la broche - mm - ≤0.003 Précision de positionnement de l'axe X - mm - ≦0.008 Précision de positionnement de l'axe Z - mm - ≦0.016 Précision de la répétition du positionnement de l'axe X - mm - ≦0.005 Précision de la répétition du positionnement de l'axe Z - mm - ≦0.010 Rondeur de la pièce à usiner - mm - ≤0.005/Ø120 Traitement de la cylindricité de la pièce - mm - ≤0.010/Ø120×150
