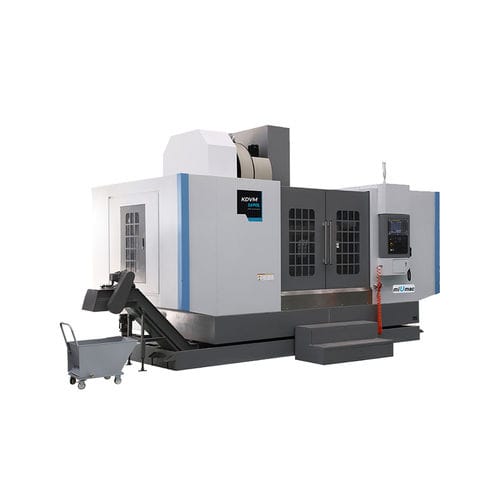

Centre d'usinage CNC 3 axes KDVM1690L
verticalBT 5024 outils

Centre d'usinage CNC 3 axes - KDVM1690L - Zhejiang KAIDA Machine Tool CO., LTD. - vertical / BT 50 / 24 outils
Centre d'usinage CNC 3 axes - KDVM1690L - Zhejiang KAIDA Machine Tool CO., LTD. - vertical / BT 50 / 24 outils
Centre d'usinage CNC 3 axes - KDVM1690L - Zhejiang KAIDA Machine Tool CO., LTD. - vertical / BT 50 / 24 outils - image - 2
Centre d'usinage CNC 3 axes - KDVM1690L - Zhejiang KAIDA Machine Tool CO., LTD. - vertical / BT 50 / 24 outils - image - 3
Centre d'usinage CNC 3 axes - KDVM1690L - Zhejiang KAIDA Machine Tool CO., LTD. - vertical / BT 50 / 24 outils - image - 4
Centre d'usinage CNC 3 axes - KDVM1690L - Zhejiang KAIDA Machine Tool CO., LTD. - vertical / BT 50 / 24 outils - image - 5
Centre d'usinage CNC 3 axes - KDVM1690L - Zhejiang KAIDA Machine Tool CO., LTD. - vertical / BT 50 / 24 outils - image - 6
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Zhejiang KAIDA Machine Tool CO., LTD.

Caractéristiques

Nombre d'axes
3 axes
Orientation de la broche
vertical
Nez de broche
BT 50
Nombre d'outils
24 outils
Fonction associée
de fraisage
Certifications
ISO 9001
Applications
pour l'industrie automobile, pour moules, pour travaux lourds, pour l'industrie aéronautique
Autres caractéristiques
haute performance, à haute productivité, de haute précision, à haute précision de coupe, haute rigidité
Course X

1 600 mm
(62,99 in)

Course Y

900 mm
(35,43 in)

Course Z

700 mm
(27,56 in)

Vitesse de rotation

6 000 rpm
(37 699 rad.min-1)

Puissance

15 kW, 18,5 kW
(20,39 hp, 25,15 hp)

Vitesse d'avancement axe X

20 m/min

Vitesse d'avancement axe Y

20 m/min

Vitesse d'avancement axe Z

20 m/min

Charge max. de la table

1 900 kg
(4 189 lb)

Poids max. outil

18 kg
(39,7 lb)

Précision de placement

0,02 mm
(0,00079 in)

Répétabilité

0,012 mm
(0,00047 in)

Temps de changement outil

4 s

Poids total

15,5 kg
(34,17 lb)

Longueur hors tout

4 640 mm
(182,7 in)

Largeur hors tout

3 450 mm
(135,8 in)

Hauteur totale

3 100 mm
(122 in)

Description

1. La pièce moulée est réalisée en sable lié à la résine ; après un vieillissement naturel et deux cycles de vieillissement artificiel, elle garantit une bonne précision et une bonne stabilité. 2. Une base large, une conception de colonne renforcée et des guidages linéaires de précision sur les axes X/Y/Z garantissent les bonnes performances et la stabilité de la précision des machines ; celles-ci conviennent aussi bien à l'usinage de dégrossissage qu'à celui de finition. 3. Utilisation de vis à billes précontraintes.

---

Ceci est une traduction automatique  (voir l’original en anglais)
