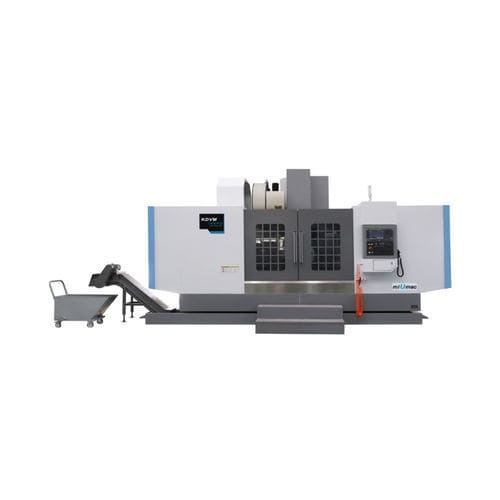

Centre d'usinage CNC 3 axes KDVM1890L

verticalBT 5024 outils

1. Le moulage est fait de sable lié à la résine, après un vieillissement naturel et deux fois un vieillissement artificiel, il assure une bonne précision et une bonne stabilité. 2. La base large, la conception renforcée de la colonne et les voies linéaires de précision pour X/Y/Z garantissent les bonnes performances et la stabilité de la précision des machines, qui conviennent à la fois à l'usinage d'ébauche et à l'usinage de finition. 3. Vis à billes de précontrainte utilisées. Référence - Unité - KDVM1890L Course - - - Course de l'axe X - mm - 1800 Course de l'axe Y - mm - 900 Course de l'axe Z - mm - 700 Distance entre l'axe de la broche et la surface du rail de guidage de la colonne - mm - 1080 Distance entre le nez de la broche et la surface de la table de travail - mm - 180-880 Table de travail - - Dimensions de la table - mm - 2000×900 Rainure en T (largeur x nombre x espacement) - mm - 22×5×165 Charge maximale de la table - kg - 1900 Système de broche - - Cône de la broche & Dia. - - BT50/Φ190 Vitesse de la broche - tr/min - 6000 Puissance du moteur de la broche - kW - 15/18,5 Système d'alimentation - - Vitesse de déplacement rapide de l'axe X/Y/Z - m/min - 20/20/20 Couple moteur des axes X/Y/Z - Nm - 36/36/36 Guide linéaire du rouleau X - mm - 55 Guide linéaire à rouleaux Y - mm - 45 Guide linéaire du rouleau Z - mm - 55 Précision de positionnement X/Y/Z - mm - ≤0.02/0.01/0.01 Précision du positionnement répété X/Y/Z - mm - ≤0.012/0.008/0.008 Système de changement d'outils - - Capacité du magasin d'outils - pcs - 24 Dia. max. de l'outil (espace adjacent/adjacent) - mm - Ф112/Ф200 Poids max. de l'outil - kg - 18 Longueur max. de l'outil - mm - 300 Temps de changement d'outil (T-T) - Sec. - 4 Autres - - - Méthode de déchargement de la broche - - pneumatique Mode de connexion du moteur des axes X/Y/Z - - type direct Dimensions d'encombrement (LxLxH) - - 4640x3450x3100 (sans convoyeur à copeaux) Poids de la machine - t - 16 Système CNC - - FANUC 0i MF（5）
