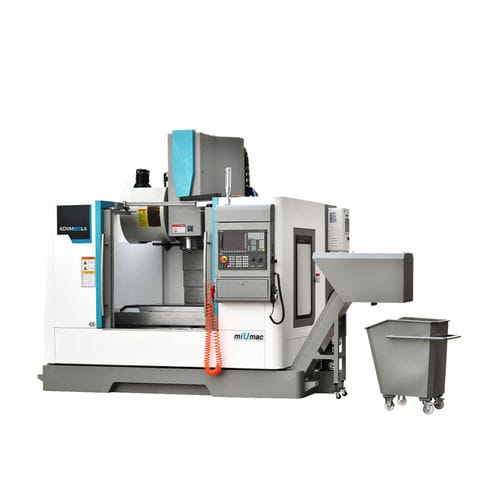

Centre d'usinage CNC 3 axes KDVM800LA

verticalBT 4024 outils

Le moulage est fait de sable lié à la résine, après un vieillissement naturel et deux fois un vieillissement artificiel, il assure une bonne précision et une bonne stabilité. Article - Unité - KDVM800LA Course Course de l'axe X - mm - 800 Course de l'axe Y - mm - 520 Course de l'axe Z - mm - 520 Distance entre l'axe de la broche et la surface du rail de guidage de la colonne - mm - 550 Distance entre le nez de la broche et la surface de la table de travail - mm - 150-670 Table de travail - - Dimensions de la table - mm - 950×510 Rainure en T (largeur x nombre x espacement) - mm - 18×5×100 Charge maximale de la table - kg - 800 Système de broche Cône de la broche & Dia. - - BT40/Φ150 Vitesse de la broche - tr/min - 8000 Puissance du moteur de la broche - kW - 11/15 Système d'alimentation Vitesse de déplacement rapide des axes X, Y - m/min - 36/36 Vitesse de déplacement rapide de l'axe Z - m/min - 30 Couple du moteur des axes X/Y/Z - Nm - 20/20/20 Guide linéaire de la bille X - mm - 35 Guide linéaire à billes Y/Z - mm - 35 Précision de positionnement X/Y/Z - mm - ≤0.006/0.006/0.006 Précision du positionnement répété X/Y/Z - mm - ≤0.004/0.004/0.004 Système de changement d'outils Capacité du magasin d'outils - pcs - 24 Dia. max. de l'outil (espace adjacent/adjacent) - mm - Ф78/Ф120 Poids max. de l'outil - kg - 8 Longueur max. de l'outil - mm - 300 Temps de changement d'outil (T-T) - Sec. - 2 Autres - - - Méthode de déchargement de la broche - - pneumatique Mode de connexion du moteur des axes X/Y/Z - - type direct Dimensions d'encombrement (LxLxH) - - 2600x2300x2700 (sans convoyeur à copeaux) Poids de la machine - t - 5,35 Système CNC - - FANUC 0i MF（5）
