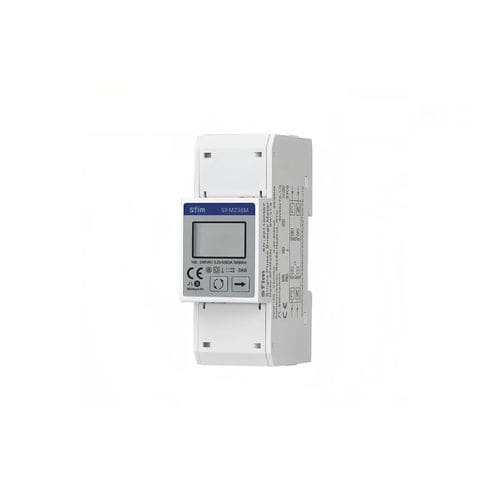

Compteur d'énergie électrique monophasé SFM236

sur rail DINrésidentielmultifonction

Aperçu du produit
Le compteur multifonction monophasé sur rail DIN série SFM236 est un appareil de mesure d'énergie compact et précis conçu pour les installations 1P2W. Adapté aux immeubles résidentiels, aux petits commerces et aux applications industrielles légères, il fournit des mesures continues et l'export de données pour la supervision et la gestion énergétique.

Capacités de mesure principales

• Tension : tension efficace RMS (compatible 100 V, 120 V, 220 V, 230 V, 240 V)
• Courant : courant efficace RMS (connexion directe 0,25–5(80) A ; prise en charge CT secondaire 1 A / 5 A)
• Puissance : puissance active (P), réactive (Q) et apparente (S)
• Fréquence : surveillance de la fréquence réseau (50 Hz / 60 Hz)
• Énergie : énergie cumulative import/export ; prise en charge des générateurs distribués

Polyvalence opérationnelle & intégration système
Le compteur dispose d'un écran LCD avec rétroéclairage blanc pour les lectures locales et d'une interface RS485 (Modbus RTU) pour l'intégration distante. Compatible avec PLC, RTU et systèmes de gestion énergétique pour l'enregistrement des données, l'analyse des tendances et le contrôle centralisé.

Paramètres techniques
Entrée - Tension : Un = 100...240 VAC ; plage de fonctionnement 0,8Un–1,15Un. Courant : direct 0,25–5(80) A ; tenue en surcourant 301 max pendant 0,01 s ; prise en charge CT 1 A / 5 A. Fréquence : 50/60 Hz. Capacité de raccordement : 16–25 mm². Affichage : LCD avec rétroéclairage blanc ; lecture maximale 999999 kWh. Précision : énergie active Classe 1 / Classe B. Sortie - Communication : RS485, Modbus RTU. Impulsion : 800 imp/kWh. Consommation : < 2W / 10 VA. Tenue : AC 4 kV / 1 min ; impulsion DC 6 kV (1,2 µs). Environnement : Température de fonctionnement -25 °C à +55 °C ; stockage -40 °C à +70 °C ; humidité ≤ 95 % sans condensation ; altitude ≤ 2000 m. Environnement mécanique/EMC : M1 / E2.

Caractéristiques / spécifications techniques

• Modèle/Série : SFM236 series
• Tension nominale : 100...240 VAC (0,8Un–1,15Un)
• Courant nominal : 0,25–5(80) A (direct) ; prise en charge CT secondaire 1 A / 5 A
• Fréquence : 50/60 Hz
• Affichage : LCD avec rétroéclairage blanc ; lecture maximale 999999 kWh
• Communication : RS485, Modbus RTU
• Constante d'impulsion : 800 imp/kWh
• Consommation : < 2W / 10 VA
• Température de fonctionnement : -25 °C à +55 °C ; Stockage : -40 °C à +70 °C
• Tenue : AC 4 kV/1 min ; impulsion DC 6 kV (1,2 µs)
• Capacité de raccordement : 16–25 mm²
