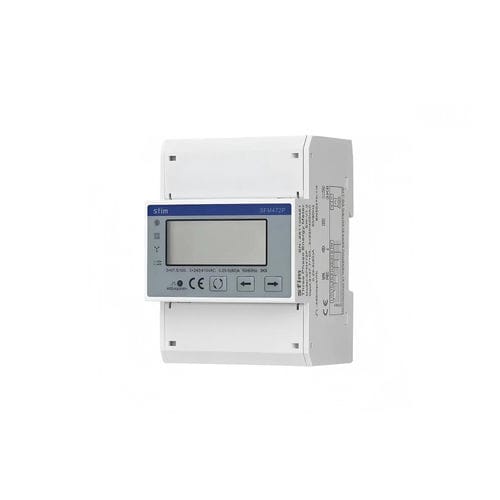

Compteur d'énergie électrique triphasé SFM472

sur rail DINmultifonction

Présentation
Le compteur multifonction triphasé série SFM472 est un appareil de surveillance électrique destiné aux réseaux triphasés quatre fils (3P4W). Conçu pour des applications commerciales, industrielles et services publics, il fournit des mesures précises et en temps réel de multiples paramètres électriques et s'intègre aux systèmes de gestion et de suivi d'énergie.

Principales capacités de mesure

• Tension : tensions efficaces ligne-à-ligne (L1-L2, L1-L3, L2-L3) et ligne-à-neutre (L1-N, L2-N, L3-N)
• Courant : mesure du courant efficace pour chaque phase
• Puissance : puissance active, réactive et apparente (par phase et total)
• Fréquence : fréquence réseau (50/60 Hz)
• Énergie : énergie active et réactive importée (consommée) et exportée (rendue) avec comptage cumulatif

Intégration système et flexibilité d'application
Le compteur propose un affichage local via un écran LCD embarqué et une intégration centralisée via RS485 avec protocole Modbus RTU. Il se connecte à des automates (PLC), RTU, systèmes SCADA et postes hôtes pour acquisition distante, analyse de charge, audits énergétiques et gestion automatisée de l'énergie.

Paramètres techniques
Entrée - Tension : Tension (Un) : 3*57.7/100…240/415 VAC
Plage de tension d'entrée : 0.8Un - 1.15Un
Entrée - Courant : connexion directe : 0.25-5(80) A ; tenue aux surcourants : 30 Imax pendant 0,01 s
Fréquence : 50 / 60 Hz
Câblage : Section de connexion : 16 à 25 mm2
Affichage : LCD avec rétroéclairage blanc ; Lecture max : 999999 kWh
Précision : énergie active : Classe 1, Classe B
Sortie - Communication : Interface : RS485 ; Protocole : Modbus RTU
Impulsion : Constante d'impulsion : 800 imp/kWh
Consommation : < 2 W / 10 VA
Tenue - Tension alternatif : 4 kV / 1 min
Tenue - Impulsion continu : 6 kV - 1.2 µs
Environnement - Température de fonctionnement : -25 °C ~ +55 °C ; Température de stockage : -40 °C ~ +70 °C
Humidité : ≤ 95% sans condensation, sans gaz corrosif
Altitude : ≤ 2000 m
Environnement mécanique : M1
Environnement électromagnétique : E2

Caractéristiques / Spécifications techniques

• Modèle/Série : SFM472 Series
• Application : surveillance d'installation triphasée quatre fils (3P4W)
• Tension nominale : 3*57.7/100…240/415 VAC ; plage de fonctionnement 0.8Un - 1.15Un
• Courant nominal : direct 0.25-5(80) A ; tenue aux surcourants 30 Imax pendant 0,01 s
• Fréquence : 50/60 Hz
• Affichage : LCD avec rétroéclairage blanc, lecture max 999999 kWh
• Précision énergie : énergie active Classe 1 / Classe B
• Communication : RS485, Modbus RTU
• Constante d'impulsion : 800 imp/kWh
• Consommation : < 2 W / 10 VA
• Tenue électrique : AC 4 kV/1 min ; Impulsion DC 6 kV (1.2 µs)
• Température de fonctionnement : -25 °C à +55 °C ; Stockage : -40 °C à +70 °C
• Humidité : ≤ 95% sans condensation
• Altitude : ≤ 2000 m
• Environnement mécanique / électromagnétique : M1 / E2
