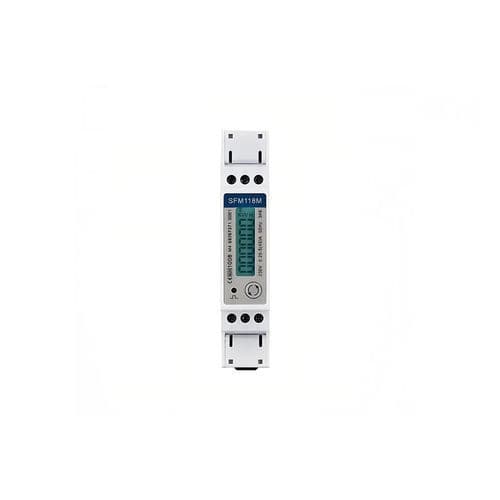

Compteur d'énergie électrique monophasé SFM118

sur rail DINRS-485multifonction

Description technique détaillée
La série SFM118 est un compteur multifonction monophasé pour rail DIN, conçu pour une intégration facile dans les réseaux 1P2W. Il fournit des mesures de haute précision des paramètres électriques essentiels pour les installations résidentielles, commerciales et industrielles légères. Sa compacité et son interface RS485 (Modbus RTU) facilitent la supervision centralisée et l'automatisation énergétique.

Paramètres mesurés

• Tension efficace (RMS) et courant efficace (RMS)
• Puissance active, puissance réactive et puissance apparente
• Fréquence du réseau
• Énergie active/réactive importée (consommée) et exportée (injectée)

Communication et supervision
Interface RS485 avec protocole Modbus RTU pour connexion aux automates, systèmes de gestion technique du bâtiment et logiciels de supervision énergétique. Permet l'acquisition distante, l'analyse des charges, le suivi de la consommation et l'intégration dans des stratégies de gestion de l'énergie.

Affichage et précision
Écran LCD avec rétroéclairage blanc. Lecture maximale 99999.9 kWh. Précision énergie active : Classe 1 / Classe B.

Paramètres techniques

• Modèle/Série : SFM118 Series
• Tension nominale (Un) : 230 VAC ; plage : 176–276 VAC
• Courant nominal (connexion directe) : 0,25–5(45) A ; tenue aux courts surintensités : 30 Imax pendant 0,01 s
• Fréquence : 50 Hz
• Capacité de connexion : 0,5–10 mm²
• Affichage : LCD avec rétroéclairage blanc ; lecture maxi 99999.9 kWh
• Précision énergie active : Classe 1 / Classe B
• Communication : RS485, Modbus RTU
• Constante d'impulsions : 1000 imp/kWh
• Consommation électrique : < 2 W / 25 VA
• Tension d'essai AC : 4 kV / 1 min
• Impulsion DC : 6 kV (1,2 µs)
• Température de fonctionnement : -25 °C à +55 °C
• Température de stockage : -40 °C à +70 °C
• Humidité : ≤ 95 % (sans condensation)
• Altitude : ≤ 2000 m
• Environnement mécanique : M1
• Environnement électromagnétique : E2
